Como a ondulação de saída afeta a estabilidade do PLC e do sensor?

Falhas intermitentes de automação frustram infinitamente os engenheiros. As reinicializações inexplicáveis ​​do PLC interrompem fluxos de trabalho críticos de fabricação. Gatilhos lógicos espúrios e leituras flutuantes de sensores desperdiçam um tempo valioso de produção. Freqüentemente ignoramos a causa raiz fundamental por trás dessas falhas fantasmas em gabinetes de controle de 24 VCC. O culpado oculto geralmente é a ondulação na saída da fonte de alimentação . A energia CC suja desestabiliza sutilmente redes de automação perfeitamente configuradas. Ele força os componentes sensíveis a operarem fora dos parâmetros elétricos designados.

Este artigo avalia objetivamente como o ruído elétrico degrada a estabilidade geral do sistema de controle. Você aprenderá os mecanismos exatos por trás dessas interrupções lógicas. Também exploraremos como especificar adequadamente a arquitetura de energia correta. Tomar decisões informadas aqui evita paradas de máquinas caras e inesperadas em suas instalações.

Principais conclusões

• A ondulação excessiva na saída da fonte de alimentação pode violar os limites lógicos do CLP e degradar a precisão dos sensores analógicos de alta resolução.

• A prática padrão da indústria exige que a ondulação e o ruído permaneçam abaixo de 1% da tensão nominal de saída (por exemplo, <120mVp-p para um sistema de 24V) sob carga total.

• Avaliar uma fonte de alimentação industrial requer olhar além dos valores “típicos” da folha de dados para entender como a ondulação funciona sob cargas dinâmicas e estresse térmico.

• A atualização para uma fonte de alimentação em trilho DIN de alta qualidade com capacitores premium de baixa ESR atenua a degradação de ondulação a longo prazo causada pelo envelhecimento do gabinete.

O custo oculto da ondulação de saída da fonte de alimentação na automação

Anomalias elétricas microscópicas se traduzem facilmente em perdas macroscópicas de negócios. Uma breve flutuação de tensão pode durar apenas alguns milissegundos. No entanto, pode interromper toda uma linha de embalagem. O tempo de inatividade não planejado da máquina custa às instalações milhares de dólares por minuto. A qualidade comprometida do lote leva ao desperdício de material caro. As horas de trabalho de diagnóstico acumulam-se rapidamente à medida que as equipes de manutenção perseguem fantasmas elétricos invisíveis.

Os técnicos muitas vezes culpam incorretamente o firmware do PLC quando ocorrem erros. Eles podem substituir sensores analógicos perfeitamente bons. Eles reconectam os cabos de rede na esperança de consertar quedas de comunicação. Estas intervenções falham porque tratam os sintomas. O verdadeiro ponto de falha é a alimentação CC suja. Nenhuma atualização de firmware pode consertar um sistema de fornecimento de energia instável. A religação não faz nada se a própria tensão da fonte flutuar muito.

Você deve estabelecer critérios rigorosos de sucesso para uma arquitetura de energia estável. A verdadeira estabilidade significa que a tensão permanece estritamente dentro de faixas de tolerância restritas. Microprocessadores sensíveis requerem energia CC plana e contínua. Os conversores analógico-digitais (ADCs) exigem um nível de ruído limpo para funcionar corretamente. Um projeto bem-sucedido mantém esses parâmetros independentemente das etapas de carga pesada. Quando um motor grande dá partida, o barramento CC não deve ceder ou vibrar. Proteger esta base elimina a maioria das falhas inexplicáveis ​​do gabinete.

Mecanismos de interrupção: PLCs vs. sensores analógicos

Impacto na lógica digital do PLC

As entradas digitais em CLPs de 24 VCC dependem de limites de tensão específicos para ler estados lógicos. Chamamos esses limites de $V_{IL}$ (Entrada de Tensão Baixa) e $V_{IH}$ (Entrada de Tensão Alta). Um PLC típico pode reconhecer qualquer tensão abaixo de 5 V como um “0” lógico. Ele pode reconhecer qualquer tensão acima de 15 V como um “1” lógico. A área entre 5V e 15V é uma região indefinida. A ondulação de tensão de alta amplitude pode empurrar um sinal válido para esta zona indefinida. Se um sinal estável de 24 V sofrer um pico de ondulação negativo severo, o PLC poderá ler momentaneamente um "0". Isso causa um falso acionamento. Um relé de segurança pode desarmar. Um sequenciador pode pular uma etapa crucial.

Os CLPs modernos apresentam redes de filtragem interna. Esses circuitos ajudam a suavizar pequenas anomalias elétricas. No entanto, você não pode confiar inteiramente neles. Transientes sustentados de alta frequência contornam facilmente os filtros de entrada básicos. A ondulação severa de baixa frequência sobrecarrega os capacitores de desacoplamento internos. Depois que o ruído passa pelo isolamento frontal, ele corrompe o processador lógico primário. O condicionamento adequado da energia na fonte continua sendo sua melhor defesa.

Impacto na precisão do sensor analógico

Os circuitos analógicos sofrem ainda mais com ondulação excessiva. Os loops padrão de 0-10 V ou 4-20 mA exigem estabilidade absoluta de tensão. Um sensor de pressão que traduz a força física em um sinal de 4-20mA assume que a tensão de base permanece perfeitamente plana. Ripple injeta interferência direta neste processo de tradução. O sensor transmite um sinal flutuante. O controlador interpreta mal a realidade física.

Os pisos de ruído determinam diretamente a resolução do ADC. A automação moderna utiliza ADCs de 16 ou até 24 bits para tarefas de alta precisão. Um ADC de 16 bits executado em uma referência de 10 V tem um tamanho de bit menos significativo (LSB) de aproximadamente 0,15 mV. Se a sua fonte de energia injetar 50mV de ondulação, ela efetivamente enterrará os bits mais baixos no ruído. Isto introduz erros de quantização inaceitáveis. Você paga pela precisão de 16 bits, mas recebe apenas desempenho de 8 bits.

Avaliando especificações: quanta ondulação é aceitável para uma fonte de alimentação industrial?

Os padrões da indústria fornecem linhas de base claras para níveis de ruído aceitáveis. A prática padrão exige que a ondulação e o ruído permaneçam abaixo de 1% da tensão nominal de saída. Para um sistema industrial robusto de 24 V, isso significa manter o ruído abaixo de 240 mVp-p. No entanto, as unidades de alta qualidade têm um objetivo muito menor. Uma fonte de alimentação industrial premium normalmente restringe a ondulação a menos de 120mVp-p. Redes de instrumentação e sensores de nível laboratorial exigem tolerâncias ainda mais rigorosas. Freqüentemente, eles exigem desempenho abaixo de 50mVp-p para manter a integridade dos dados.

Os engenheiros devem ler as fichas de dados de forma crítica. Você deve diferenciar entre ondulação de baixa frequência e ruído de alta frequência. A ondulação de baixa frequência geralmente se origina na rede CA de entrada. Aparece com o dobro da frequência da linha (por exemplo, 100 Hz ou 120 Hz). O ruído de alta frequência consiste em artefatos de comutação nítidos. Esses picos ocorrem na frequência de comutação do regulador, geralmente entre 50kHz e 500kHz.

Sempre examine as condições de teste listadas na folha de dados. Uma especificação “típica” significa muito pouco em ambientes agressivos. Faça a si mesmo estas perguntas críticas:

• A ondulação foi medida em uma largura de banda estrita de 20 MHz?

• O fabricante testou a unidade sob carga total ou parcial?

• O teste foi realizado a uma temperatura amena de 25°C ou em temperaturas realistas de operação do gabinete?

Você também deve avaliar a compensação fundamental entre reguladores lineares e de comutação. Os reguladores lineares fornecem ondulação ultrabaixa. Eles produzem ruído de comutação quase zero. Infelizmente, eles geram calor excessivo e carecem de eficiência. Os reguladores de comutação operam com alta eficiência. Eles permanecem frescos sob cargas pesadas. No entanto, eles geram inerentemente ruído de comutação. Eles exigem componentes de filtragem interna superiores para limpar a tensão de saída.

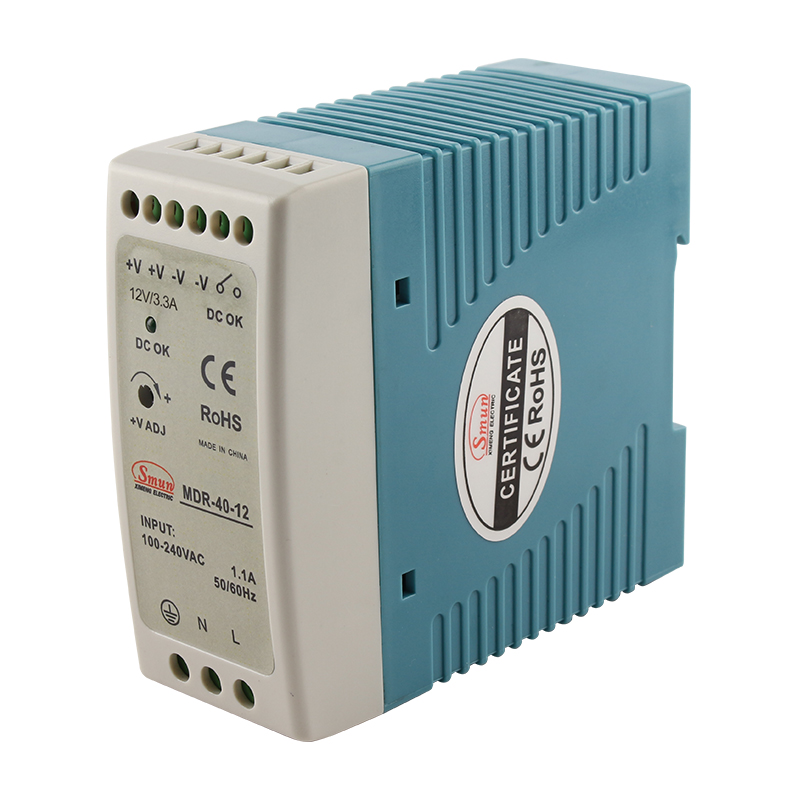

Selecionando a fonte de alimentação correta em trilho DIN para cargas sensíveis

O espaço do gabinete é um recurso premium na automação moderna. Uma fonte de alimentação típica em trilho DIN opera em espaços restritos e sem ventilação. Vários dispositivos ficam juntos. Isso cria alta densidade térmica. O calor atua como o principal inimigo da eletrônica de potência. A alta densidade térmica degrada os capacitores eletrolíticos internos muito mais rapidamente. À medida que o eletrólito líquido vaporiza com o tempo, a Resistência em Série Equivalente (ESR) aumenta. Uma ESR mais alta leva diretamente a um aumento da ondulação de produção. Seu sistema pode funcionar perfeitamente no primeiro dia, mas falhar inexplicavelmente dois anos depois.

Você deve avaliar unidades de energia em diversas dimensões críticas, mapeando recursos para resultados. Siga estas diretrizes:

1. Qualidade do capacitor: Procure modelos que especifiquem explicitamente capacitores de alta temperatura (classificação de 105°C) e baixa ESR. Esses componentes resistem à degradação térmica e mantêm perfis de tensão planos durante anos de uso contínuo.

2. Resposta Dinâmica à Carga: A fonte deve manter suas especificações de ondulação mesmo durante surtos repentinos de corrente. Cargas indutivas como contatores e solenóides freqüentemente disparam no mesmo barramento CC. A unidade de energia deve se recuperar instantaneamente sem apresentar quedas de tensão ou toques graves.

3. Filtragem EMI/RFI integrada: procure filtragem integrada abrangente. Isso garante que o ruído de comutação de alta frequência não retroceda para a rede CA. Ele também impede que o ruído chegue à delicada placa lógica do PLC.

Não compre simplesmente a unidade com a potência mais alta. O superdimensionamento de uma fonte de alimentação chaveada às vezes resulta em uma regulação de carga mais deficiente. Muitas unidades operam com menos eficiência com 10% de carga do que com 80% de carga. Concentre-se cuidadosamente na porcentagem de regulação de carga. Verifique as especificações de ondulação sob temperaturas operacionais nominais máximas. Por fim, verifique a documentação do MTBF (Mean Time Between Failures) para garantir confiabilidade a longo prazo.

Realidades de implementação: testando e mitigando ondulações no gabinete

Medir o ruído incorretamente leva os engenheiros ao caminho de diagnóstico errado. As pontas de prova padrão do osciloscópio geralmente causam enormes armadilhas de medição. Eles normalmente usam um cabo de aterramento longo com uma pinça jacaré. Este longo fio funciona como uma antena. Ele capta ativamente interferência eletromagnética ambiental (EMI) de inversores de frequência variável e relés dentro do gabinete. A tela do osciloscópio exibe leituras de ondulação infladas artificialmente.

Para evitar essa armadilha, use o método “tip-and-barrel” ou ground-spring. Remova totalmente o clipe de aterramento padrão. Prenda uma mola curta e desprotegida diretamente no corpo da sonda. Pressione este conjunto diretamente contra os terminais de saída. Isso elimina o efeito antena. Você capturará a tensão de ondulação verdadeira e não inflada.

Até mesmo a melhor fonte de alimentação requer práticas recomendadas de implantação adequadas. Considere estas etapas cruciais durante a montagem do gabinete:

• Separe seus caminhos de roteamento. Nunca passe fios de sinal analógico sensíveis paralelos a linhas de alimentação CC de alta corrente ou à rede elétrica CA.

• Use capacitores de desacoplamento localizados próximos a instrumentação altamente sensível.

• Implante conversores CC-CC dedicados para isolar nós de medição críticos. Isso evita que o ruído de um barramento de 24 V compartilhado contamine seus instrumentos de precisão.

Esteja ciente dos graves riscos de adoção. Atualizar uma unidade de energia sem resolver falhas fundamentais na fiação não resolverá seus problemas de ruído. Os loops de terra representam uma enorme ameaça à estabilidade da automação. Se o seu gabinete sofrer múltiplos potenciais de aterramento conflitantes, o ruído circulará independentemente da qualidade do fornecimento. Você deve garantir uma arquitetura terrestre em estrela de ponto único. Só então uma fonte de alimentação filtrada premium poderá realmente proteger seus CLPs e sensores.

Conclusão

A ondulação na saída da fonte de alimentação não é um fenômeno elétrico misterioso. É uma variável estritamente mensurável e altamente solucionável. Isso determina fortemente a confiabilidade geral do seu equipamento de automação. O controle desse ruído evita reinicializações lógicas aleatórias. Ele preserva a precisão exata de suas malhas de controle analógico. Ignorá-lo garante paradas de produção frustrantes e intermitentes.

Tome medidas proativas hoje mesmo para proteger a arquitetura de sua máquina. Primeiro, audite as planilhas de dados atuais da fonte de alimentação. Compare os limites de ondulação declarados com as rigorosas tolerâncias de tensão dos CLPs e sensores instalados. Em segundo lugar, exija técnicas de medição adequadas usando o método tip-and-barrel para verificar as condições reais do gabinete. Por fim, considere atualizar para unidades de trilho DIN de nível industrial altamente filtradas para todos os nós de missão crítica. Investir antecipadamente em energia limpa evita imensos custos de diagnóstico posteriores.

Perguntas frequentes

P: A ondulação na saída da fonte de alimentação piora com o tempo?

R: Sim. À medida que os capacitores internos envelhecem e secam (especialmente em ambientes quentes), sua Resistência Equivalente em Série (ESR) aumenta, fazendo com que a tensão de ondulação aumente à medida que a unidade se aproxima do fim de sua vida útil.

P: Posso usar uma fonte de alimentação comercial padrão para CLPs industriais se a tensão corresponder?

R: Não recomendado. Os suprimentos comerciais não possuem a filtragem EMI robusta e o controle rigoroso de ondulação necessários para ambientes industriais, arriscando erros de lógica do PLC durante surtos elétricos na fábrica.

P: Qual é a diferença entre ondulação e ruído transitório?

R: Ripple é uma variação periódica correspondente à frequência de comutação ou frequência da linha CA. O ruído transitório consiste em picos aleatórios de alta frequência, normalmente causados ​​por comutação de carga indutiva. Ambos exigem abordagens de filtragem diferentes.
