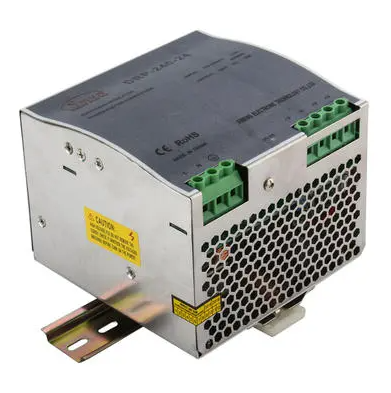

De acordo com a classificação da conexão entre o tubo de comutação e a carga, otrocando a fonte energéticapode ser dividido em três tipos: série, paralelo e acoplado a transformador (paralelo).Abaixo estão os detalhes desses diferentes tipos.
Aqui está o conteúdo:
Tipo de série
Tipo paralelo
Tipo de transformador de pulso acoplado (paralelo)
Tipo de série
A forma básica da fonte de alimentação chaveada é a fonte de alimentação chaveada conectada em série, que se caracteriza pela conexão em série do regulador chaveado com a carga.Portanto, os requisitos de tensão suportável dos tubos de comutação e dos diodos de corrente contínua são baixos.E o capacitor do filtro no tubo de comutação liga e desliga é atual, então o desempenho da filtragem é bom, o coeficiente de ondulação da tensão de saída é pequeno.E seus requisitos para a área da seção transversal do núcleo do indutor de armazenamento de energia também são menores.No entanto, também tem desvantagens: não há transformador de isolamento entre a tensão CC de saída e a tensão da rede.E se o tubo da chave em curto-circuito interno, toda a tensão de entrada diretamente para a carga, causará sobretensão ou sobrecarga de corrente, danos aos componentes.Portanto, o lado da saída geralmente precisa adicionar um regulador de tensão para proteger.
Tipo paralelo
O circuito básico do regulador de comutação do tipo paralelo é igual ao circuito em série porque o tubo de comutação é conectado em paralelo com a carga e é chamado de tipo paralelo.Além disso, o diodo é geralmente chamado de retificador de pulso.Quando o tubo de comutação satura a condução, a tensão de entrada é adicionada a ambas as extremidades do indutor de armazenamento de energia.Nesse momento, a corrente no indutor sobe linearmente, o diodo inverte a polarização e desliga, o indutor armazena energia, a corrente exigida pela carga é fornecida pela tensão carregada no capacitor há algum tempo.
Quando o interruptor da fonte de alimentação comuta o tubo de corte, a condução VD, através da indutância do declínio linear da corrente, a tensão de indução é deixada negativa à direita positiva, a tensão de entrada e a indutância na tensão de indução com série de polaridade, tensão de entrada de energia e indutância liberada pelo energia ao mesmo tempo para fornecer corrente para a carga e para carregar o capacitor.
Da mesma forma, quando o equilíbrio dinâmico é alcançado, o indutor aumenta o fluxo de corrente quando o tubo de comutação está saturado e diminui o fluxo de corrente quando o tubo de comutação é cortado, ou seja, a energia no indutor permanece uma quantidade constante.
Tipo de transformador de pulso acoplado (paralelo)
O dispositivo de comutação de fontes de alimentação de comutação acopladas a transformador pode ser um transistor bipolar ou um tubo de efeito de campo.Aqui, o enrolamento primário do transformador de pulso desempenha o papel de indutor de armazenamento de energia, o transformador de pulso transmite energia por meio de acoplamento indutivo, que pode isolar o lado de entrada e o lado de saída regulado um do outro e realizar a caixa (placa de base) sem eletricidade, e também pode obter convenientemente uma variedade de tensões DC, o que traz conveniência para a produção e manutenção, portanto, a maioria das TVs em cores usa fonte de alimentação de comutação acoplada a transformador.
A alta eficiência de conversão da fonte de alimentação chaveada é uma grande vantagem e, devido à alta frequência, ela usa um transformador leve e de tamanho pequeno.Portanto, a troca da fonte de alimentação será menor do que o tamanho da fonte de alimentação linear, o peso será relativamente leve.Neste ponto, a Zhejiang Ximeng Electronic Technology Co., Ltd. pode garantir as necessidades e a qualidade dos clientes.
