Você está usando a fonte de alimentação correta para seus dispositivos? A escolha da correta fonte de alimentação chaveada pode impactar significativamente o desempenho e a eficiência do seu sistema.
Neste artigo, exploraremos os principais fatores a serem considerados ao selecionar uma fonte de alimentação chaveada. Você aprenderá como adequá-lo às suas necessidades específicas, desde máquinas industriais até dispositivos médicos, garantindo desempenho ideal.

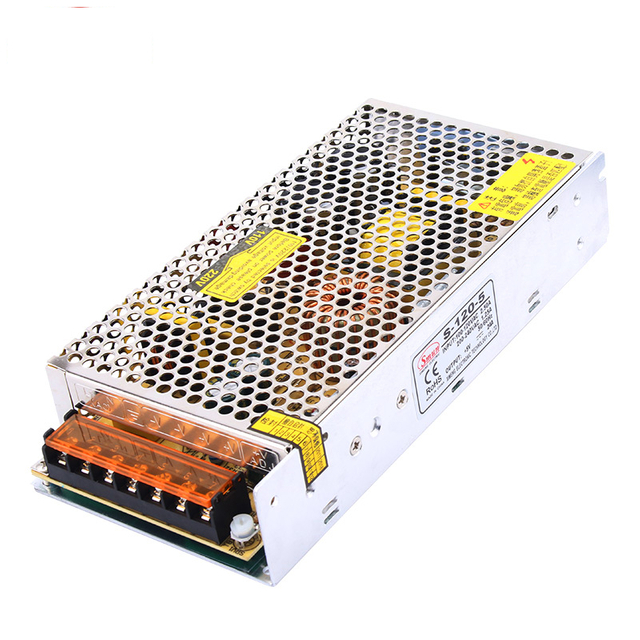

O que é uma fonte de alimentação de comutação?
Definição e princípio básico de funcionamento de fontes de alimentação chaveadas (SMPS)
Uma fonte de alimentação chaveada (SMPS) é um dispositivo eletrônico usado para converter com eficiência energia elétrica de uma forma para outra. Ao contrário das fontes de alimentação lineares tradicionais, que utilizam transformadores e reguladores de tensão, o SMPS utiliza comutação de alta frequência para regular a tensão e a corrente. Isso permite que ela seja mais compacta, leve e significativamente mais eficiente que as fontes de alimentação lineares. O SMPS pode lidar com entradas CA e CC, convertendo-as na tensão de saída necessária para vários dispositivos.
Em um SMPS típico, um oscilador liga e desliga rapidamente, enquanto os componentes do retificador e do filtro suavizam a saída. Essa comutação de alta frequência minimiza a perda de energia, resultando em uma eficiência muito maior em comparação com fontes de alimentação lineares, que dissipam o excesso de energia na forma de calor.
Componentes principais de uma fonte de alimentação chaveada: retificador, filtro, regulador de chaveamento e circuito de controle
Uma fonte de alimentação chaveada consiste em vários componentes essenciais que trabalham juntos para converter a potência de entrada em saída regulada:
Componente | Função | Propósito |
Retificador | Converte entrada AC em DC | Fornece DC estável para processamento adicional |
Filtro | Suaviza flutuações ou ondulações na saída DC | Garante tensão de saída estável e limpa |
Regulador de comutação | Liga e desliga rapidamente a alimentação de entrada para regular a tensão de saída | Mantém a tensão estável apesar das flutuações |
Circuito de Controle | Gerencia o processo de comutação e monitora tensão e corrente | Garante ótimo desempenho e estabilidade |
Esses componentes permitem que a fonte de alimentação converta e regule com eficiência a energia para uma ampla gama de aplicações, desde máquinas industriais até eletrônicos de consumo.
Como as fontes de alimentação comutadas diferem das fontes de alimentação lineares e por que são mais eficientes
As fontes de alimentação chaveadas operam de maneira diferente das fontes de alimentação lineares, resultando em vantagens significativas tanto em eficiência quanto em design.
● Fontes de alimentação lineares: utilizam um transformador para reduzir a tensão de entrada, seguido por um regulador linear para ajustar ainda mais a tensão. Este processo gera muito calor devido à dissipação de energia, tornando-os volumosos, ineficientes e exigindo sistemas de refrigeração adicionais.
● Fontes de alimentação comutadas: Os SMPS utilizam comutação de alta frequência para converter energia, o que reduz a perda de energia e minimiza a geração de calor. Este método permite que o SMPS use componentes menores e mais leves e produza menos calor, tornando-os muito mais eficientes – muitas vezes alcançando eficiências de 85% ou mais.
As vantagens do SMPS em relação às fontes de alimentação lineares incluem:
● Maior eficiência: os SMPS convertem mais potência de entrada em saída utilizável, minimizando a perda de calor e energia.
● Compacto e leve: O uso de comutação de alta frequência permite componentes menores e um design mais compacto, ideal para aplicações com espaço limitado.
● Melhor Desempenho: O SMPS mantém uma regulação de tensão precisa e lida com diversas tensões de entrada com desempenho superior.
Principais fatores a serem considerados ao escolher uma fonte de alimentação chaveada
Requisitos de energia e capacidade de carga
Ao selecionar uma fonte de alimentação chaveada, é crucial calcular o consumo total de energia do seu sistema. Isso pode ser feito multiplicando a tensão necessária pela corrente de cada dispositivo. Depois que a potência total for determinada, certifique-se de que a fonte de alimentação possa suportar a carga máxima considerando estes fatores:
1. Adicione uma margem de segurança: Sempre adicione uma margem de 20-30% à potência total para acomodar picos de carga e picos no consumo de energia. Isso evita sobrecarga e garante que a fonte de alimentação possa lidar com demandas repentinas de energia.
2. Considere os tipos de carga: Os dispositivos têm diferentes necessidades de energia:
um. Tensão Constante: Microcontroladores e outros dispositivos de baixa potência requerem tensão constante.
b. Corrente Constante: LEDs e carregadores de bateria requerem regulação precisa de corrente.
Ao selecionar uma fonte de alimentação com margem de segurança adequada e recursos de regulação de corrente, você garante uma operação confiável do sistema.
Recursos de eficiência e economia de energia
A eficiência é crucial para minimizar o desperdício de energia e reduzir os custos operacionais. Procure fontes de alimentação com os seguintes recursos:
● Altas classificações de eficiência: Uma fonte de alimentação com uma classificação de eficiência de 85% ou superior reduz a perda de energia e os custos operacionais.
● Correção do Fator de Potência (PFC): O PFC ativo melhora a eficiência corrigindo o fator de potência, especialmente importante em aplicações de alta carga.
● Modo de espera: As fontes de alimentação em modo de espera consomem energia mínima quando o sistema está inativo, proporcionando economia adicional de energia.
Estas funcionalidades de poupança de energia reduzem os custos de eletricidade e ajudam a evitar o sobreaquecimento, prolongando a vida útil da fonte de alimentação e dos dispositivos ligados.
Regulação de Tensão e Corrente
Tensão e corrente estáveis são essenciais para o bom funcionamento de dispositivos sensíveis. Ao escolher uma fonte de alimentação chaveada, considere o seguinte:
● Regulação de Tensão: Garante que a tensão de saída permaneça consistente mesmo quando a tensão de entrada flutua ou a carga muda.
● Regulação de Corrente: Dispositivos como LEDs e motores necessitam de regulação de corrente precisa para evitar danos ou mau funcionamento. Uma fonte de alimentação confiável mantém a corrente estável, independentemente da carga ou de alterações de entrada.
● Regulação de carga e linha:
○ Regulação de carga: mantém a tensão de saída estável apesar das flutuações na carga conectada.
○ Regulação de linha: Mantém a tensão de saída estável mesmo com tensões de entrada variáveis.
Escolha uma fonte de alimentação chaveada com especificações rígidas de carga e regulação de linha, especialmente para aplicações que exigem alta estabilidade.
Recursos de proteção e confiabilidade
A importância dos recursos de proteção
As fontes de alimentação chaveadas devem incluir recursos de proteção robustos para garantir uma operação segura e confiável. Os mecanismos de proteção comuns incluem:
● Proteção contra sobretensão (OVP): Evita danos limitando a tensão de saída quando ela excede um nível predefinido.
● Proteção contra Sobrecorrente (OCP): Protege contra sobrecarga limitando a corrente quando esta excede os níveis seguros.
● Proteção contra curto-circuito (SCP): Desliga a fonte de alimentação durante um curto-circuito para evitar fluxo excessivo de corrente.
● Proteção contra superaquecimento (OTP): Monitora a temperatura e desliga a fonte de alimentação caso ela exceda os limites de segurança, evitando superaquecimento.
Esses recursos de proteção protegem a fonte de alimentação e os dispositivos conectados, garantindo vida útil mais longa e operação confiável.
Como os mecanismos de proteção protegem os dispositivos e melhoram a confiabilidade
Os mecanismos de proteção melhoram a confiabilidade geral do fornecimento de energia, evitando falhas elétricas. Ao incorporar OVP, OCP, SCP e OTP, a fonte de alimentação pode operar dentro de parâmetros seguros, mesmo em condições imprevisíveis. Isso leva a:
● Segurança do dispositivo: protege dispositivos sensíveis contra flutuações de tensão, corrente e temperatura.
● Aumento do tempo de atividade: reduz a probabilidade de falhas, garantindo que os dispositivos permaneçam operacionais por períodos mais longos.
● Eficiência de Custos: Protege o sistema contra danos, reduzindo a necessidade de reparos ou substituições dispendiosas.
Esses recursos de proteção são essenciais para manter a funcionalidade da fonte de alimentação e garantir a operação confiável do dispositivo.
Gerenciamento de ruído e calor
Gerenciando ruído em fontes de alimentação chaveadas
As fontes de alimentação comutadas geram ruído devido à sua comutação de alta frequência, o que pode afetar componentes eletrônicos sensíveis. Para aplicações como equipamentos de áudio ou dispositivos médicos, é essencial minimizar o ruído. Procure fontes de alimentação com:
● Saída de baixa ondulação e ruído: certifique-se de que a fonte de alimentação especifique baixa ondulação e interferência eletromagnética (EMI) para operação estável em ambientes sensíveis a ruído.
● Blindagem e Filtragem: Muitas fontes de alimentação vêm com filtros EMI integrados para reduzir as emissões de ruído, garantindo a integridade dos sinais e evitando interrupções no desempenho.
A escolha de uma fonte de alimentação de baixo ruído garante o bom funcionamento de componentes eletrônicos sensíveis e evita interferências que podem afetar negativamente o desempenho.
Considerações sobre gerenciamento de calor
O superaquecimento pode levar à redução da eficiência e falha prematura nas fontes de alimentação. O gerenciamento eficaz do calor é essencial para manter a confiabilidade, especialmente em aplicações de alta carga ou em espaços confinados.
● Métodos de resfriamento: As fontes de alimentação vêm com resfriamento passivo (dissipadores de calor) ou resfriamento ativo (ventiladores). Escolha o método apropriado com base na geração de calor e no ambiente da aplicação.
● Classificações térmicas: Certifique-se de que a fonte de alimentação possa operar dentro da faixa de temperatura do seu ambiente. As fontes de alimentação industriais normalmente têm classificações térmicas mais altas para suportar condições adversas.
A dissipação de calor eficaz evita o superaquecimento e garante a longevidade da fonte de alimentação e dos dispositivos que ela alimenta.
Fator de forma e opções de montagem
Tamanho físico e compatibilidade com espaço disponível
O tamanho físico da fonte de alimentação deve caber no espaço disponível no seu sistema. Meça a área de instalação cuidadosamente para garantir que a fonte de alimentação se encaixe sem obstruir o fluxo de ar ou exigir modificações excessivas.
● Projetos compactos: Para espaços apertados, considere projetos ultrafinos ou de estrutura aberta que reduzam a necessidade de componentes volumosos e, ao mesmo tempo, forneçam a potência necessária.
● Personalização: Algumas aplicações podem exigir fontes de alimentação personalizadas. Nesses casos, a escolha de opções de estrutura aberta permite maior flexibilidade na integração.
A escolha de uma fonte de alimentação com as dimensões corretas garante uma integração perfeita ao seu sistema.
Tipos de opções de montagem
O método de montagem afeta a facilidade de instalação e o desempenho do sistema. As opções de montagem comuns incluem:
● Montagem em estrutura aberta: Ideal para configurações personalizadas onde a fonte de alimentação está integrada em uma estrutura ou gabinete existente.
● Montagem fechada: Oferece proteção contra poeira e umidade, tornando-a adequada para ambientes onde a fonte de alimentação está exposta a danos físicos.
● Montagem em Trilho DIN: Comum em aplicações industriais, esta opção simplifica a instalação e manutenção, especialmente em espaços apertados.
Considerações Ambientais: Classificação IP e Tolerância à Temperatura
Ao usar fontes de alimentação em ambientes industriais ou externos, considere a classificação IP e a tolerância à temperatura:
● Classificação IP: Quanto maior a classificação IP, melhor será a proteção contra poeira e água. Para ambientes externos ou agressivos, escolha uma fonte de alimentação com classificação IP de pelo menos IP65 ou superior.
● Tolerância à temperatura: Selecione fontes de alimentação com tolerâncias de temperatura mais altas para uso em ambientes extremos. As fontes de alimentação industriais são projetadas para operar em amplas faixas de temperatura, garantindo desempenho confiável.
Essas considerações garantem que sua fonte de alimentação tenha um desempenho ideal nas condições que enfrentará, melhorando a confiabilidade e a longevidade do sistema.
Escolha com base na aplicação: recursos e funções especiais
Combinando a fonte de alimentação com as necessidades específicas da sua aplicação
É essencial combinar a fonte de alimentação com os requisitos e características de energia específicos da sua aplicação. Aplicações como tiras de LED, máquinas industriais e dispositivos médicos têm necessidades únicas.
● Tiras de LED: Requerem regulação de corrente constante para garantir estabilidade. Escolha uma fonte de alimentação que corresponda precisamente aos requisitos atuais dos LEDs.
● Máquinas Industriais: Para aplicações pesadas, escolha uma fonte de alimentação que possa fornecer alta potência e oferecer proteção robusta contra flutuações de tensão de entrada.
● Dispositivos Médicos: Os dispositivos médicos exigem alta confiabilidade e baixo ruído. Selecione uma fonte de alimentação com regulação de tensão rígida e ondulação mínima.
Selecionando recursos adicionais com base no caso de uso
Certos recursos podem melhorar o desempenho da sua fonte de alimentação dependendo da aplicação:
● Sensoriamento Remoto: Esse recurso garante tensão estável na carga, especialmente em cabos longos.
● Funções de sinalização: Procure fontes de alimentação que incluam indicadores de status, como falha de energia ou sinais de energia boa, especialmente em aplicações de missão crítica.
● Fonte de alimentação ininterrupta (UPS): Para sistemas que não podem suportar períodos de inatividade, selecione uma fonte de alimentação com funcionalidade UPS para garantir operação contínua durante interrupções de energia.
Ao selecionar a fonte de alimentação e os recursos apropriados, você pode garantir uma operação confiável, eficiente e segura para sua aplicação específica.
Conclusão
Ao escolher uma fonte de alimentação chaveada, é crucial considerar fatores como requisitos de energia, eficiência e recursos de proteção. Pesquisar diferentes opções e compreender as necessidades imediatas e de longo prazo pode ajudá-lo a fazer a melhor escolha. oferece fontes de alimentação de alta qualidade com mecanismos de proteção avançados e recursos de economia de energia, garantindo confiabilidade, eficiência e segurança para seus dispositivos.
Perguntas frequentes
P: O que é uma fonte de alimentação chaveada e como ela é usada em aplicações industriais?
R: Uma fonte de alimentação chaveada (SMPS) converte energia elétrica de forma eficiente, lidando com entradas CA e CC. É amplamente utilizado em indústrias como automação e eletrônica devido ao seu tamanho compacto, alta eficiência e capacidade de regular a tensão de saída com precisão.
P: Como escolho a fonte de alimentação chaveada correta para minhas máquinas?
R: Considere a potência necessária, capacidade de carga e eficiência. Certifique-se de que a fonte de alimentação chaveada possa suportar cargas de pico e inclua os recursos de proteção necessários, como proteção contra sobretensão e sobrecorrente.
P: Quais são as implicações de custo do uso de uma fonte de alimentação chaveada em operações de longo prazo?
R: Embora o custo inicial de uma fonte de alimentação chaveada possa ser maior do que as alternativas lineares, sua alta eficiência, recursos de economia de energia e menor necessidade de manutenção reduzem os custos operacionais ao longo de seu ciclo de vida.
P: Como a regulação de tensão afeta o desempenho de uma fonte de alimentação chaveada em sistemas críticos?
R: A regulação de tensão é crucial para manter o desempenho estável em aplicações sensíveis. Uma fonte de alimentação chaveada com regulação precisa de tensão garante que os equipamentos conectados operem dentro de limites seguros, minimizando o risco de danos.
P: Há alguma limitação ou compensação ao selecionar uma fonte de alimentação chaveada?
R: Embora as fontes de alimentação chaveadas ofereçam alta eficiência, elas podem gerar mais ruído e exigir melhor gerenciamento de calor em comparação com fontes lineares. A consideração cuidadosa das necessidades de ruído e resfriamento é essencial para um desempenho ideal.
