Introdução
Os inversores são os heróis anônimos dos sistemas de energia modernos. Seja numa instalação solar doméstica, numa fonte de energia de reserva ou numa maquinaria industrial, um inversor desempenha um papel crucial na conversão da eletricidade numa forma utilizável. Compreender o funcionamento de um inversor é essencial para quem pretende melhorar a eficiência energética, garantir a fiabilidade da energia ou adotar soluções de energia renovável. Este guia explora detalhadamente a operação do inversor – desde seus princípios fundamentais até seus diferentes tipos, componentes e aplicações no mundo real.
O que é um inversor e por que é importante
Um inversor é um dispositivo eletrônico que converte Corrente Contínua (CC) em Corrente Alternada (CA) . A maioria dos eletrodomésticos, ferramentas e eletrônicos domésticos funcionam com energia CA, enquanto fontes como painéis solares e baterias produzem energia CC. O inversor preenche essa lacuna, garantindo que a energia CC armazenada ou gerada possa operar dispositivos elétricos padrão.
No contexto dos sistemas de energia solar, o inversor é o cérebro da configuração – monitorando a tensão, ajustando a corrente e gerenciando a interação com a rede. Num sentido mais amplo, os inversores revolucionaram a forma como a energia é gerida, distribuída e utilizada em ambientes residenciais, comerciais e industriais.
O princípio fundamental: como um inversor converte CC em CA
Basicamente, um inversor executa um processo eletrônico controlado que alterna a energia CC em altas velocidades para emular a forma de onda da energia CA. Essa transformação acontece através de componentes semicondutores, normalmente transistores ou MOSFETs , que ligam e desligam rapidamente a corrente em um padrão controlado pelo circuito interno do inversor .
Análise passo a passo
| Etapa | Descrição | do Processo |
| 1 | Entrada CC | O inversor recebe corrente contínua de uma fonte CC, como um painel solar ou bateria. |
| 2 | Processo de mudança | Os transistores de potência alternam rapidamente para gerar uma sequência de pulsos. |
| 3 | Modelagem de ondas | Esses pulsos são filtrados e modulados para criar uma forma de onda CA limpa. |
| 4 | Regulamento de saída | Sensores e microcontroladores ajustam a tensão e a frequência para corresponder à saída CA necessária (por exemplo, 120 V/60 Hz). |
Este processo garante que o sinal CA de saída imite a onda senoidal suave fornecida pela rede, permitindo que equipamentos sensíveis funcionem corretamente.
Componentes principais de um sistema inversor
Cada sistema inversor consiste em vários componentes críticos que funcionam em harmonia para alcançar conversão e regulação eficientes. A compreensão desses elementos fornece informações sobre o desempenho e a confiabilidade do inversor.
| Componente | Função |
| Circuito de entrada CC | Alimenta tensão CC de uma fonte, como uma bateria ou painel solar. |
| Transistores de potência (IGBTs/MOSFETs) | Execute a comutação de alta velocidade de DC para simular AC. |
| Unidade Microcontroladora (MCU) | Controla o tempo de comutação e a modelagem da forma de onda. |
| Circuito de Filtro | Suaviza os pulsos para formar uma saída de onda senoidal pura. |
| Sistema de resfriamento | Evita o superaquecimento através de ventiladores ou dissipadores de calor. |
| Transformador de saída (opcional) | Ajusta os níveis de tensão para cargas CA específicas. |
Esses componentes garantem que o inversor mantenha uma operação segura sob condições variáveis de carga e temperatura.
Tipos de inversores e suas aplicações
Nem todos os inversores são criados iguais. Cada tipo é projetado para ambientes e expectativas de desempenho específicos. Abaixo estão as principais categorias de inversores:

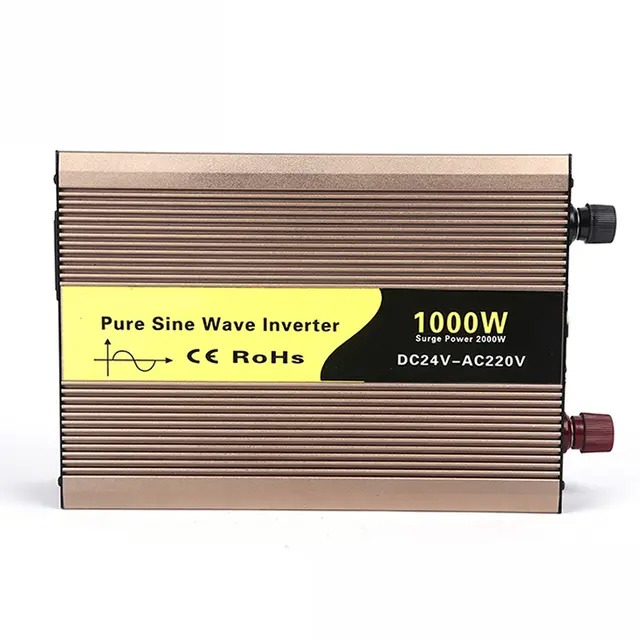

1. Inversor de onda senoidal pura
Produz uma forma de onda limpa e suave idêntica à eletricidade da rede.
Ideal para dispositivos sensíveis como computadores, equipamentos de áudio e instrumentos médicos.

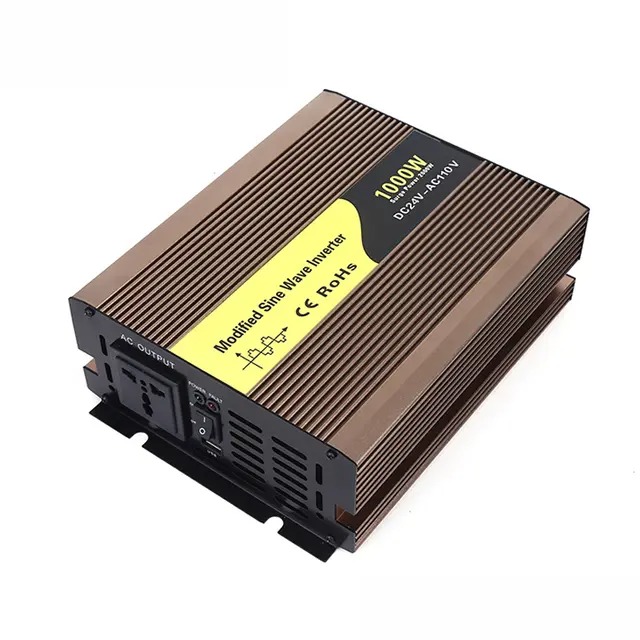

2. Inversor de onda senoidal modificado
Mais simples e barato, mas produz uma aproximação escalonada de uma onda senoidal.
Adequado para aparelhos básicos como luzes, ventiladores e pequenas ferramentas.
3. Inversor de Onda Quadrada
Tipo mais antigo e menos eficiente; produz alta distorção harmônica.
Raramente usado hoje, exceto em aplicações simples e de baixo custo.
4. Inversor Grid-Tie
5. Inversor fora da rede (autônomo)
Funciona independentemente da rede elétrica, geralmente com armazenamento de bateria.
Comum em áreas remotas ou configurações de energia reserva.
Modulação por largura de pulso (PWM) e criação de onda senoidal
A parte mais crítica do funcionamento de um inversor está no controle da forma de onda . Os inversores modernos usam modulação por largura de pulso (PWM) para sintetizar uma onda senoidal CA a partir da entrada CC. O PWM varia a largura dos pulsos de tensão para simular o formato senoidal, garantindo uma tensão de saída suave e estável.
Visão geral do processo PWM
| Elemento | Função |
| Sinal da portadora | Uma onda triangular de alta frequência usada para comparação. |
| Sinal de referência | Representa a onda senoidal desejada. |
| Circuito Comparador | Compara sinais para determinar a largura do pulso. |
| Dispositivo de comutação | Produz a forma de onda de saída CA correspondente. |
A tecnologia PWM aumenta a eficiência do inversor, reduz a distorção harmônica e melhora a compatibilidade com a eletrônica moderna.
Eficiência do inversor e qualidade de energia
A eficiência de um inversor é uma medida de quão bem ele converte CC em CA sem perda de energia. Os inversores de alta eficiência normalmente atingem uma eficiência de conversão de 90 a 98% , o que significa que apenas uma pequena parte da energia é perdida na forma de calor.
Fatores que afetam a eficiência
Nível de carga: Os inversores operam com mais eficiência entre 40–80% da carga nominal.
Temperatura: O excesso de calor reduz a eficiência de conversão e a vida útil dos componentes.
Tipo de forma de onda: Os inversores de onda senoidal pura fornecem energia mais limpa e melhor eficiência.
Frequência de comutação: Frequências mais altas permitem formas de onda mais suaves, mas podem aumentar a geração de calor.
Métricas de qualidade de energia
| Métrica | Descrição | Função de |
| Distorção Harmônica Total (THD) | Mede a pureza da forma de onda. | <3% |
| Regulação da tensão | Consistência da tensão de saída. | ±5% |
| Estabilidade de frequência | Mantém a frequência CA precisa (50/60 Hz). | ±0,1Hz |
Inversores de alta qualidade mantêm tensão e frequência estáveis, protegendo os aparelhos e melhorando a confiabilidade geral do sistema.
Como funcionam os inversores em sistemas de energia solar
Nas aplicações de energia solar, os inversores servem como inteligência central do sistema. Eles gerenciam o fluxo de energia, a sincronização da rede e o monitoramento.
Fluxo de processo em um inversor solar
Coleção DC: Painéis solares geram eletricidade DC.
Conversão: O inversor converte CC em CA compatível com a rede.
Sincronização: Para sistemas ligados à rede, o inversor combina a tensão e a frequência com a rede elétrica.
Distribuição de Energia: A energia é utilizada em tempo real ou realimentada para a rede, muitas vezes ganhando créditos através da medição líquida.
Monitoramento: Inversores inteligentes rastreiam o desempenho, detectam falhas e otimizam a produção.
Os inversores solares geralmente incluem algoritmos de rastreamento de ponto de potência máxima (MPPT) , que ajustam os parâmetros de entrada para extrair a maior energia possível dos painéis solares.
Mecanismos de Segurança e Proteção em Sistemas Inversores
A operação confiável do inversor depende de sistemas de proteção integrados que evitam danos sob condições anormais.
| Recurso de Proteção | de Faixa Ideal |
| Proteção de sobrecarga | Desliga a saída se a carga exceder a classificação. |
| Proteção de curto -circuito | Evita danos internos causados por falhas de fiação. |
| Desligamento por excesso de temperatura | Ativa o resfriamento ou desliga o inversor durante superaquecimento. |
| Corte de baixa/alta tensão | Protege baterias e aparelhos de tensões extremas. |
| Proteção contra falta à terra | Detecta corrente de fuga para garantir a segurança do usuário. |
Esses recursos tornam os inversores modernos mais seguros, duráveis e fáceis de integrar em sistemas de energia complexos.
Vantagens de usar um inversor
A utilização generalizada de inversores é impulsionada pelos inúmeros benefícios que oferecem na gestão energética e na sustentabilidade.
Eficiência Energética: Reduz a dependência de combustíveis fósseis, otimizando o uso de energia renovável.
Fonte de alimentação ininterrupta: mantém a eletricidade durante interrupções quando emparelhado com baterias.
Proteção do dispositivo: Fornece tensão estável e corrente limpa para equipamentos sensíveis.
Escalabilidade: Pode ser personalizado para pequenas residências ou grandes operações industriais.
Benefícios ambientais: Permite sistemas solares e eólicos, reduzindo a pegada de carbono.
Conclusão
Compreender como funciona um inversor revela por que ele é a base dos modernos sistemas de conversão de energia. Ao converter CC em CA de forma inteligente, regular a tensão e a frequência e integrar-se com fontes de energia renováveis, os inversores fornecem eletricidade eficiente, confiável e limpa. Seja para backup doméstico, instalações solares ou aplicações industriais, os inversores continuam a impulsionar a transição mundial em direção a soluções energéticas mais inteligentes e ecológicas.
Perguntas frequentes
1. O que um inversor realmente faz?
Um inversor converte eletricidade CC de fontes como baterias ou painéis solares em eletricidade CA adequada para alimentar aparelhos e dispositivos.
2. Qual é a diferença entre inversores de onda senoidal pura e onda senoidal modificada?
Os inversores de onda senoidal pura produzem energia CA limpa e suave, ideal para eletrônicos sensíveis, enquanto os inversores de onda senoidal modificados são mais baratos, mas podem causar ruído ou desempenho reduzido.
3. Um inversor pode funcionar sem bateria?
Sim. Os inversores ligados à rede podem operar diretamente a partir de painéis solares sem baterias, mas os sistemas fora da rede requerem baterias para armazenamento e estabilidade de energia.
4. Quão eficientes são os inversores modernos?
A maioria dos inversores de alta qualidade atinge eficiência de 90 a 98%, dependendo do projeto, da carga e das condições ambientais.
5. Como escolho o inversor certo?
Selecione um inversor com base em seus requisitos de energia, tipo de carga (sensível ou geral), preferência de forma de onda e se você precisa de operação ligada à rede ou fora da rede.
