Como você calcula a margem de corrente de pico para uma fonte de alimentação industrial?

Os sistemas de automação industrial prosperam com o fornecimento de energia consistente e confiável. No entanto, uma única queda de tensão de uma unidade inadequada pode interromper repentinamente linhas de produção inteiras. O subdimensionamento do seu equipamento inevitavelmente leva a um comportamento errático do controlador lógico programável (PLC). Também causa disparos incômodos e tempo de inatividade dispendioso e não planejado. Por outro lado, unidades com superdimensionamento agressivo desperdiçam espaço valioso no gabinete. Aumenta desnecessariamente as despesas de capital iniciais (CAPEX).

O cálculo de uma margem de corrente precisa da fonte de alimentação preenche a lacuna crítica entre as cargas elétricas teóricas e as duras condições operacionais do mundo real. Ele garante a confiabilidade do sistema sem excesso desnecessário de componentes. Neste guia, você aprenderá uma estrutura de cálculo concreta para lidar com picos dinâmicos. Também exploraremos regras essenciais de redução de temperatura e critérios específicos de avaliação de fornecedores. Essas etapas ajudarão você a finalizar suas especificações de energia com confiança e a manter seus processos industriais funcionando perfeitamente.

Principais conclusões

• A margem de corrente padrão de uma fonte de alimentação contínua é normalmente de 20% a 30% acima da carga máxima em estado estacionário, mas as cargas dinâmicas exigem cálculos de pico distintos.

• As durações da corrente de pico (por exemplo, 3 segundos versus 30 milissegundos) determinam estritamente se você precisa de uma fonte contínua maior ou de uma unidade com um recurso específico de “aumento de potência”.

• Os ambientes de redução térmica influenciam fortemente o cálculo da margem; uma fonte de 10A pode fornecer apenas 7,5A a 60°C.

• A seleção do fator de forma – especialmente a escolha entre uma fonte de alimentação fechada e uma fonte de alimentação em trilho DIN – altera fundamentalmente a dissipação térmica e as margens de segurança exigidas.

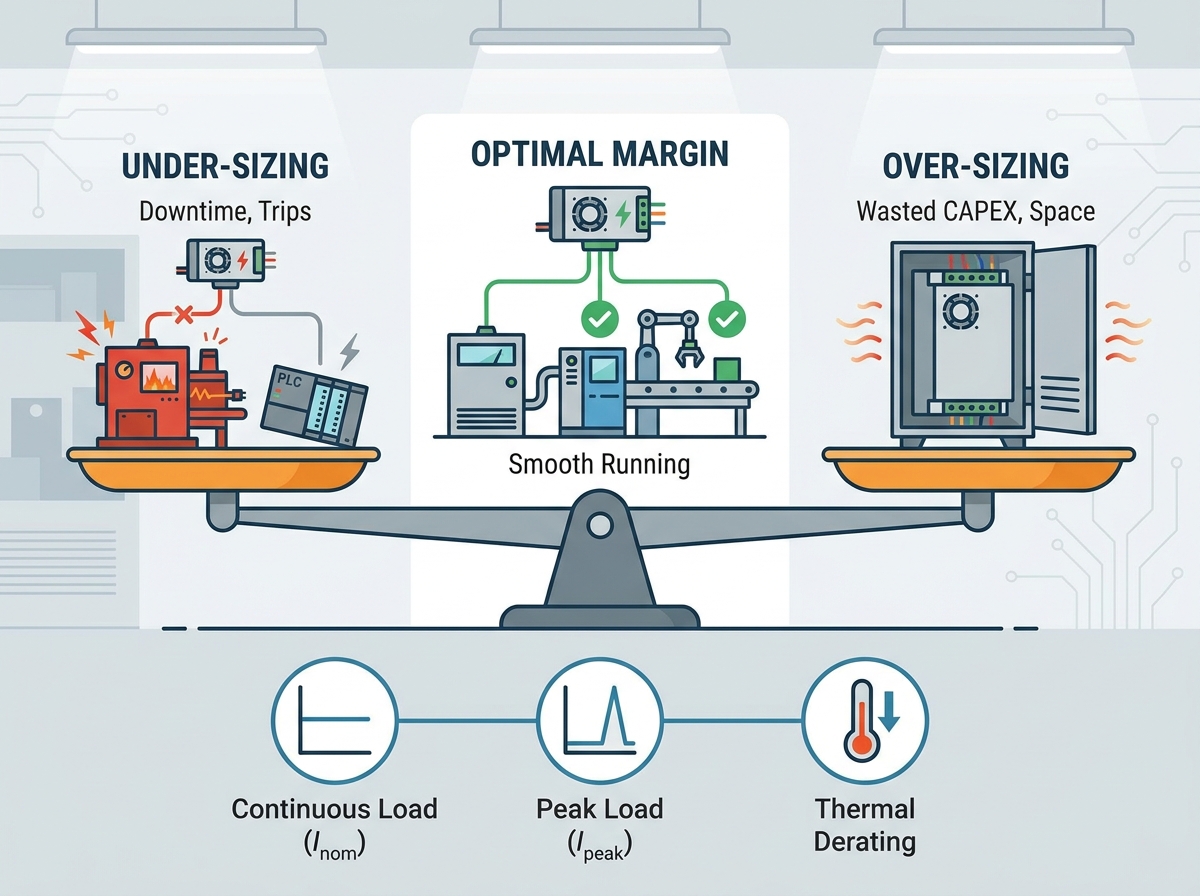

O caso de negócios: equilibrando confiabilidade versus especificação excessiva

As equipes de engenharia frequentemente lutam para encontrar o meio-termo ideal durante a especificação de energia. Você deve equilibrar a segurança física do seu equipamento com orçamentos de aquisição rigorosos. Alcançar esse equilíbrio requer uma compreensão profunda de como as cargas elétricas se comportam ao longo do tempo.

O custo do subdimensionamento

Ao selecionar uma unidade com base puramente na carga nominal, você acarreta sérios riscos operacionais. O tropeço incômodo é o sintoma mais comum de subdimensionamento. Isso ocorre quando picos transitórios acionam a proteção interna contra curto-circuito da unidade. Isso força o sistema a desligar inesperadamente. O envelhecimento acelerado dos componentes apresenta outro perigo oculto. Operar uma unidade continuamente em seu limite máximo gera calor interno excessivo. Este calor degrada rapidamente os capacitores eletrolíticos. A equação de Arrhenius afirma que a vida útil do capacitor cai aproximadamente pela metade para cada aumento de 10°C na temperatura operacional. Além disso, unidades subdimensionadas geralmente causam reinicializações imprevisíveis do sistema durante a partida do motor. Essas reinicializações corrompem dados e arruinam lotes de produção ativos.

A armadilha do superdimensionamento

Para evitar o subdimensionamento, alguns engenheiros aplicam margens arbitrárias de segurança de 100%. Eles dobram a carga calculada e compram unidades enormes. Essa abordagem cria problemas distintos. Primeiro, aumenta drasticamente a área física dentro do gabinete de controle. O espaço do painel é extremamente caro. Em segundo lugar, reduz a eficiência elétrica. Os dispositivos de energia comutados operam com mais eficiência entre 50% e 80% de sua carga nominal. Operar uma unidade enorme com apenas 20% da capacidade gera desperdício de calor desnecessário. Finalmente, o sobredimensionamento inflaciona desnecessariamente os custos de aquisição. Você paga pelo silício interno e pelo cobre que nunca utilizará.

Critérios de sucesso

Uma especificação finalizada deve atingir quatro objetivos distintos. Deve cobrir confortavelmente o empate em estado estacionário. Deve acomodar picos transitórios conhecidos sem queda de tensão. Deve levar em conta a redução térmica ambiental dentro de painéis fechados. Finalmente, deve otimizar a relação preço/desempenho geral para sua aplicação específica.

Cálculo passo a passo para margem de pico atual

Você não pode adivinhar o caminho para um sistema confiável. Uma abordagem metódica garante que suas especificações correspondam à realidade. Siga esta estrutura de engenharia de quatro etapas para determinar seus requisitos exatos.

Etapa 1: auditoria da carga contínua total ($I_{nom}$)

Comece somando o consumo de corrente nominal de todos os componentes ativos. Você deve calcular a carga quando os dispositivos operam simultaneamente sob condições padrão. Inclui sensores, CLPs, interfaces homem-máquina (IHMs) e relés padrão. Revise a folha de dados de cada componente da sua lista de materiais. Se um dispositivo listar uma faixa de consumo de energia, use o valor máximo em estado estacionário. Este valor básico representa seu $I_{nom}$.

Etapa 2: Identificar cargas transitórias/de pico ($I_{peak}$)

A seguir, isole suas cargas indutivas e capacitivas. Esses componentes exigem enorme corrente de partida quando energizados. Motores de corrente contínua (CC), contatores pesados ​​e solenóides grandes representam cargas indutivas típicas. Determine a duração exata desses picos de demanda. Um motor pode extrair 150% de sua corrente nominal por três segundos completos. Por outro lado, um driver de LED pode exigir 300% por apenas 30 milissegundos. Mapeie o ciclo de trabalho desses eventos. Picos frequentes requerem estratégias de resfriamento diferentes de eventos raros e isolados.

Etapa 3: Aplicar o fator de redução ambiental

O calor restringe severamente o fornecimento de corrente. Você deve localizar a curva de redução de potência específica do fabricante para o dispositivo escolhido. Identifique a temperatura operacional máxima esperada dentro do seu gabinete de controle. A maioria das unidades industriais fornece 100% da capacidade até 50°C. Além desse ponto, eles normalmente perdem de 2% a 2,5% da capacidade por grau Celsius. Calcule a perda real de capacidade na temperatura máxima. Chamamos isso de déficit de desclassificação térmica.

Etapa 4: a fórmula da margem final

Agora, combine seus dados em um cálculo concreto. Aplique as regras a seguir para estabelecer sua linha de base e verificar seus picos.

1. Cálculo da linha de base: Classificação recomendada = ($I_{nom}$ × 1,25 buffer) + Déficit de redução térmica.

2. Verificação de pico: compare seu $I_{peak}$ calculado com a capacidade de pico especificada da unidade. Certifique-se de que a duração de pico certificada da unidade selecionada exceda o evento transitório mais longo do seu sistema.

Se o seu cálculo de linha de base sugerir uma unidade de 10A, mas a inicialização do motor em 3 segundos atingir 20A, você terá uma escolha. Você deve comprar uma unidade contínua de 20A ou encontrar uma unidade de 10A com uma função especializada de aumento de potência de 200%.

Navegando em cargas dinâmicas e riscos atuais de irrupção

Cargas dinâmicas enganam muitos engenheiros. Um sistema pode parecer perfeitamente seguro no papel, mas falhar repetidamente no campo. Compreender o comportamento da carga ajuda a evitar armadilhas de especificação padrão.

Partidas de motores e solenóides

Cargas indutivas combatem mudanças no fluxo de corrente. Quando você aplica tensão a um motor estacionário, ele carece de força eletromotriz reversa (EMF). Como resultado, ele pode consumir de três a cinco vezes sua corrente nominal por vários milissegundos ou segundos. Os dispositivos de energia padrão não possuem capacitância interna para suportar esse consumo massivo. Eles veem a demanda repentina como uma falha. Eles acionam a proteção contra curto-circuito e entram no "modo soluço". Este modo desliga a saída e a reinicia repetidamente. Se o seu cálculo de margem ignorar esse comportamento, seus motores simplesmente irão se contorcer em vez de dar partida.

Cargas Capacitivas

Cargas capacitivas apresentam um desafio diferente. Capacitores vazios agem como curtos-circuitos no momento em que você aplica energia. Drivers de LED e switches de rede complexos contêm enormes bancos de capacitores de entrada. Eles causam picos de corrente instantâneos e incrivelmente íngremes. Embora os picos indutivos possam durar segundos, os picos capacitivos geralmente são resolvidos em microssegundos. No entanto, a amplitude é severa. Se o pico deixar a tensão do sistema abaixo do limite mínimo de operação do PLC, o controlador será reinicializado instantaneamente.

Realidade de Implementação

Você não deve aumentar enormemente sua classificação de corrente contínua apenas para lidar com picos curtos e pouco frequentes. Fazer isso viola nossa regra contra sobredimensionamento. Em vez disso, avalie unidades projetadas especificamente para cargas dinâmicas. Procure dispositivos que ofereçam recursos de “Peak Power” ou “Power Boost”. Estas unidades avançadas podem sustentar 150% a 200% da sua corrente nominal durante 3 a 5 segundos. Eles controlam a partida do motor suavemente. Depois disso, eles voltam à sua classificação contínua altamente eficiente.

Gráfico de características de carga dinâmica

Avaliação do fator de forma: restrições térmicas e montagem

O cálculo da sua margem depende muito de quão bem a unidade libera calor. O formato altera fundamentalmente a dissipação térmica. Você deve alinhar suas margens de segurança com sua estratégia de montagem física.

Margens da fonte de alimentação em trilho DIN

Uma fonte de alimentação em trilho DIN é montada diretamente em um trilho metálico padronizado dentro de um gabinete de controle. Normalmente você os encontra em painéis de automação de alta densidade. Este formato depende quase exclusivamente do resfriamento por convecção natural. O ar frio entra pelas aberturas inferiores, absorve o calor e sai pelas aberturas superiores.

Ao calcular as margens para este formato, as regras de folga vertical são absolutas. Os fabricantes exigem lacunas específicas acima e abaixo da unidade. Se você bloquear essas aberturas com dutos de arame grossos, a temperatura interna disparará. Dispositivos geradores de calor adjacentes também perturbam o resfriamento. Se você montar um inversor de frequência variável (VFD) diretamente ao lado da fonte, deverá aumentar significativamente seu déficit de redução de capacidade térmica. Se o fluxo de ar forçado (ventiladores do gabinete) não estiver disponível, sua margem de corrente contínua geralmente deverá ser maior para compensar o calor estagnado.

Margens de fonte de alimentação fechada

Uma fonte de alimentação fechada possui um invólucro metálico protetor. Normalmente você monta essas unidades por meio de parafusos do chassi. Você os encontrará em máquinas independentes, pisos de fábrica agressivos ou ambientes de alta vibração onde os trilhos DIN podem falhar. Eles geralmente utilizam resfriamento de placa de base ou ventiladores de resfriamento mecânicos integrados.

As unidades fechadas geralmente lidam com temperaturas ambientes mais altas com mais elegância. O resfriamento da placa de base transfere o calor diretamente para a estrutura metálica pesada da máquina. No entanto, as unidades que dependem de ventiladores internos apresentam riscos mecânicos. Os ventiladores mecânicos eventualmente falham devido à entrada de poeira ou desgaste dos rolamentos. Ao dimensionar uma unidade fechada com ventilador, avalie o tempo médio entre falhas (MTBF) na carga atual calculada. Se o ventilador morrer, a unidade reduzirá drasticamente sua produção ou desligará completamente. Para mitigar esse risco, muitos engenheiros especificam unidades fechadas grandes o suficiente para operar passivamente mesmo se o ventilador falhar.

Comparação de fator de forma

Avaliação de fornecedores: lendo folhas de especificações com ceticismo de engenharia

As fichas técnicas muitas vezes obscurecem as limitações críticas por trás da terminologia de marketing. Você deve abordar as especificações do fornecedor com um saudável ceticismo de engenharia. Uma margem calculada não terá valor se o hardware não funcionar conforme anunciado.

Avaliações contínuas vs. de pico

Nunca combine classificações de pico de curto prazo com capacidade operacional contínua. Alguns fabricantes rotulam uma unidade como “240W” em fonte grande. No entanto, a leitura das letras miúdas revela que ele sustenta apenas 240W por três segundos. Sua classificação contínua real pode ser de apenas 120W. Rejeite os fabricantes que escondem essas distinções. Sempre exija verificação independente. Procure certificações UL, TUV ou CE que confirmem os resultados dos testes térmicos em estado estacionário.

Comportamento de proteção contra sobrecarga

Você deve avaliar exatamente como a unidade se comporta quando sua carga ultrapassa a margem calculada. Os dispositivos geralmente utilizam uma das duas topologias de proteção.

"Limitação de Corrente Constante" é ideal para iniciar cargas industriais pesadas. Quando a carga exige corrente excessiva, a unidade limita a corrente ao seu limite máximo. Em seguida, a tensão cai proporcionalmente. Isso permite que motores pesados ​​acionem gradualmente sem travar o sistema.

Por outro lado, "Foldback" ou "Modo Soluço" desliga totalmente a saída ao detectar uma sobrecarga. A unidade espera alguns segundos e tenta novamente. Embora seja excelente para eliminar curtos-circuitos reais, o modo soluço pode falhar totalmente ao iniciar cargas indutivas. Certifique-se de selecionar Limitação de Corrente Constante se o seu sistema possuir motores grandes.

Lógica de seleção

Use um processo rigoroso e repetível para filtrar as opções do seu fornecedor. Siga estas etapas sequenciais:

1. Filtre por saída nominal: faça seu cálculo $I_{nom}$ e adicione seu buffer de 25%. Descarte quaisquer unidades que estejam abaixo desta classificação contínua.

2. Filtrar por duração de pico: compare as durações de pico transitórios medidas com a janela de aumento de potência certificada pelo fabricante.

3. Verifique a curva térmica: Faça referência cruzada da curva de redução na temperatura pretendida do gabinete. Certifique-se de que a unidade ainda atenda aos requisitos da etapa 1 a 60°C.

4. Selecione pela longevidade: compare o custo total do ciclo de vida, os períodos de garantia e as métricas de MTBF estabelecidas em todas as suas opções restantes.

Conclusão

O cálculo da margem correta continua a ser um exercício de recolha de dados precisos e não de suposições arbitrárias. Identificar suas cargas em estado estacionário estabelece sua linha de base. O mapeamento de picos transitórios permite navegar com sucesso pelos riscos de inicialização indutiva. A aplicação de redução de temperatura precisa garante que a unidade sobreviva a ambientes agressivos. Ao seguir esta estrutura sistemática, você protege a integridade do seu sistema sem inflar os custos de capital iniciais.

Tome medidas imediatas em sua próxima construção. Revise cuidadosamente sua lista de materiais atual. Isole suas cargas indutivas mais altas e meça suas durações exatas de pico. Por fim, consulte sempre as curvas de redução térmica do seu fornecedor antes de emitir o Pedido de Compra final.

Perguntas frequentes

P: Qual é uma regra prática segura para a margem de corrente da fonte de alimentação?

R: Uma margem de 20% a 30% acima da carga contínua máxima serve como padrão da indústria para ambientes estáveis. No entanto, esta regra geral é facilmente substituída. Requisitos específicos de redução de capacidade térmica ou cargas de irrupção excepcionalmente altas exigem cálculos personalizados para garantir a segurança.

P: Posso usar uma fonte de alimentação de corrente superior à necessária?

R: Sim. Um dispositivo consumirá apenas a corrente exata necessária para operar. Entretanto, um superdimensionamento significativo de uma unidade (por exemplo, >50%) reduz sua eficiência elétrica. Ele também aumenta o espaço físico dentro do seu gabinete e aumenta desnecessariamente os custos iniciais de hardware.

P: Como a temperatura afeta meu cálculo de margem atual?

R: A maioria dos dispositivos de energia industriais começa a "reduzir" ou perde capacidade acima de 50°C a 60°C. Se a temperatura interna do gabinete atingir 60°C, uma unidade poderá fornecer apenas 75% de sua corrente contínua nominal. A sua margem de referência deve ser aumentada para compensar este défice térmico.

P: O que acontece se a corrente de pico exceder a classificação da fonte de alimentação?

R: Dependendo da topologia interna específica, a tensão de saída cairá drasticamente. Alternativamente, a unidade pode entrar no “modo soluço”, o que significa que ela desliga e reinicia continuamente. Esse comportamento redefine imediatamente os controladores conectados e causa um extenso tempo de inatividade operacional.
