O filtro de energia de purificação EMI monofásico CA 220 V com conexão de parafuso é um componente crítico projetado para proteger seus sistemas elétricos contra interferência eletromagnética perturbadora. Projetadas especificamente para redes de energia monofásicas, as séries CW4-S e CW4E-S fornecem supressão de ruído excepcional, garantindo que equipamentos industriais e comerciais operem suavemente sem degradação do sinal. Ao integrar esse filtro de energia em seus painéis de controle ou chassis de dispositivos, você pode mitigar efetivamente os riscos de aquisição associados ao mau funcionamento do equipamento, tempo de inatividade inesperado e problemas de conformidade.
Recursos e benefícios
Esta série de filtros de potência EMI foi projetada tendo em mente a praticidade e a confiabilidade de longo prazo, oferecendo vantagens significativas para integradores de sistemas e fabricantes de equipamentos:
Tamanho compacto e fácil instalação: Projetado com uma grande economia de espaço, este filtro de energia EMI permite uma montagem rápida, direta e segura no chassi. Esse design compacto reduz significativamente o tempo de instalação, reduz os custos de mão de obra e otimiza o layout interno em painéis de controle elétrico ou gabinetes de equipamentos lotados.
Conexões de terminal de parafuso versáteis: Apresentando estilos de conexão de parafuso robustos e confiáveis, o filtro garante contatos elétricos seguros mesmo em ambientes sujeitos a vibração. Esta conexão estável minimiza os requisitos de manutenção, reduz a resistência de contato e aumenta a segurança geral do sistema durante a operação contínua.
Supressão superior de EMI e RFI: Oferece excelente desempenho de atenuação conduzida juntamente com proteção de pulso contra surtos altamente eficaz. Ao suprimir ativamente a interferência de radiofrequência (RFI) e a interferência eletromagnética (EMI), ele protege componentes sensíveis downstream, microprocessadores e sensores contra flutuações da rede elétrica, picos de tensão e ruído de alta frequência.
Aplicações Típicas
Este filtro EMI monofásico CA 220 V é altamente versátil e adequado para um amplo espectro de ambientes exigentes onde a qualidade da energia é essencial:
Equipamentos elétricos e eletrônicos: Fornece energia limpa e purificada para eletrônicos industriais em geral, fontes de alimentação e instrumentos de teste. Garante uma operação estável e reduz significativamente o risco de mau funcionamento ou leituras imprecisas causadas por ruído na linha de energia.
Equipamentos médicos e domésticos: Ideal para dispositivos de diagnóstico médico sensíveis, sistemas de monitoramento de pacientes e eletrodomésticos inteligentes avançados. Manter a integridade rigorosa do sinal e minimizar as emissões eletromagnéticas são essenciais nessas aplicações para garantir a segurança do paciente e a confiabilidade do dispositivo.
Sistemas de Automação e Datacom: Altamente recomendados para controladores de automação industrial (CLPs), robótica, redes de comunicação de dados e equipamentos eletrônicos de processamento de dados. O filtro ajuda a evitar perda de pacotes de dados, erros de comunicação e reinicializações inesperadas do sistema, filtrando interferências perturbadoras de alta frequência da fonte de alimentação.
Especificações Técnicas
Compreender os parâmetros técnicos é essencial para a seleção adequada dos componentes. A série CW4 foi construída para atender aos rigorosos padrões da indústria, oferecendo uma ampla seleção de classificações de corrente para acomodar diversas capacidades de carga. A robusta rigidez dielétrica e a ampla faixa de temperatura operacional garantem que o filtro funcione de maneira confiável, mesmo em condições térmicas exigentes.
Tensão máxima de operação contínua: 250VAC
Frequência operacional: 50/60 Hz
Correntes Nominais: 3A – 40A @ 40℃ Máx.
Tensão de teste de alto potencial (1 min): Linha a linha 1500 VCC / Linha a terra 1500 VCA
Faixa de temperatura de operação e armazenamento: -25°C ~ +85°C (categoria climática 25/085/21)
Matriz e especificações do modelo
Consulte a matriz detalhada do modelo abaixo para selecionar a configuração unipolar ou bipolar apropriada e a classificação de corrente necessária para suas necessidades específicas de aplicação.
| Diagrama esquemático | Modelo | Especificações | Atual |
 | CW4-3A-S | pólo único aparafusado | 3A |
| CW4-6A-S | 6A |
| CW4-10A-S | 10A |

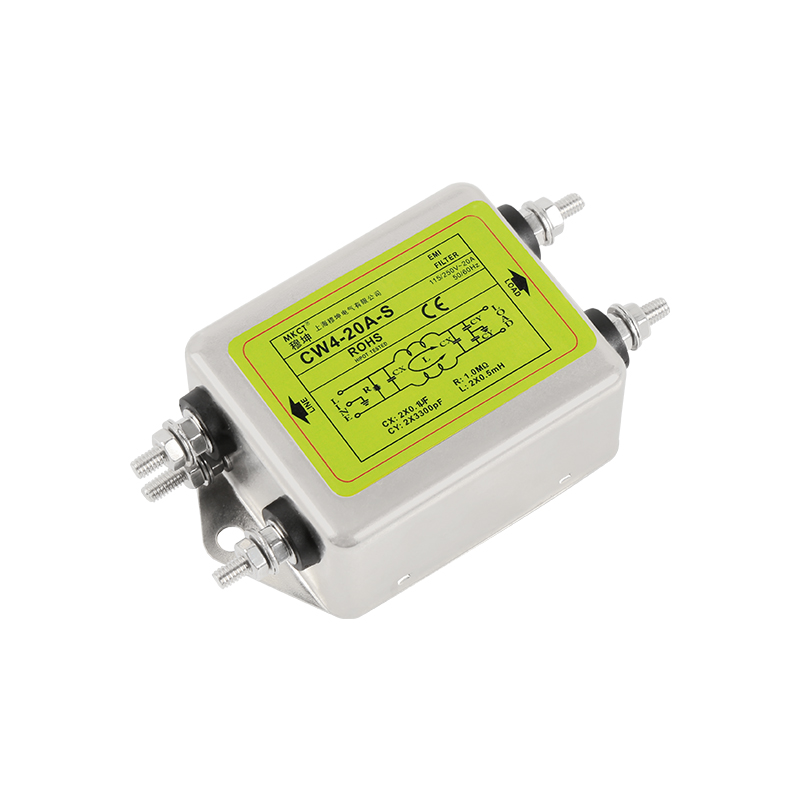

| CW4-20A-S | 20a |

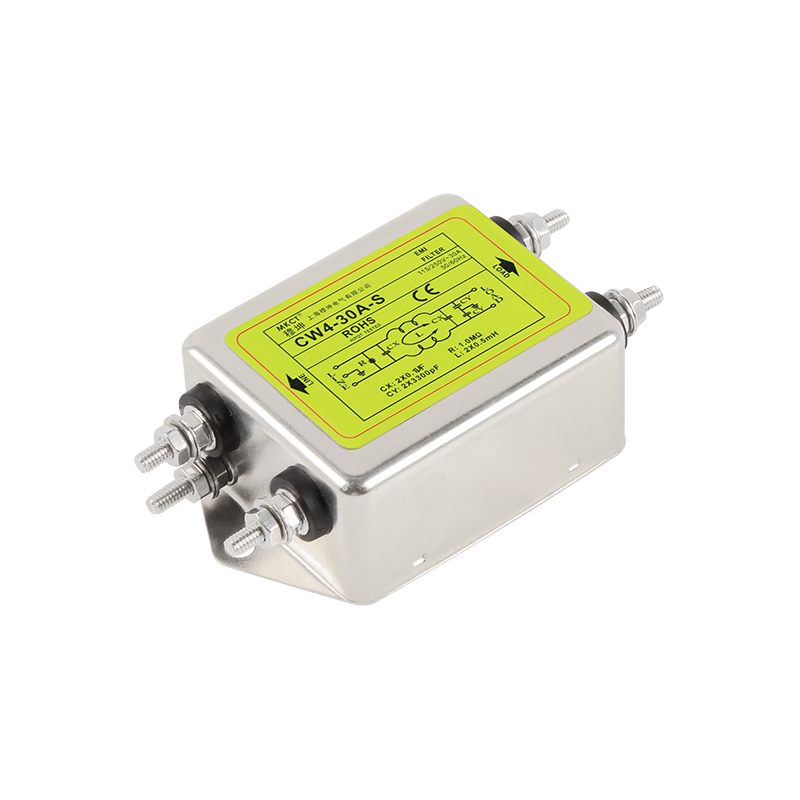

| CW4-30A-S | 30A |
| CW4L2-3A-S | bipolar aparafusado | 3A |
| CW4L2-6A-S | 6A |
| CW4L2-10A-S | 10A |
| CW4L2-20A-S | 20a |
| CW4L2-30A-S | 30A |
| CW4E-3A-S | pólo único aparafusado | 3A |
| CW4E-6A-S | 6A |
| CW4E-10A-S | 10A |

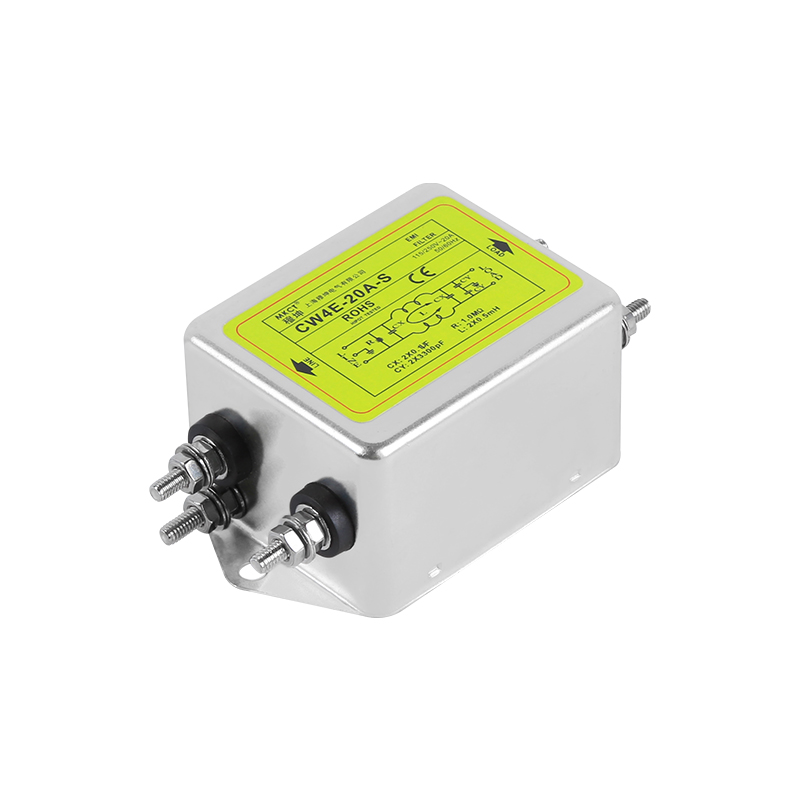

| CW4E-20A-S | 20a |

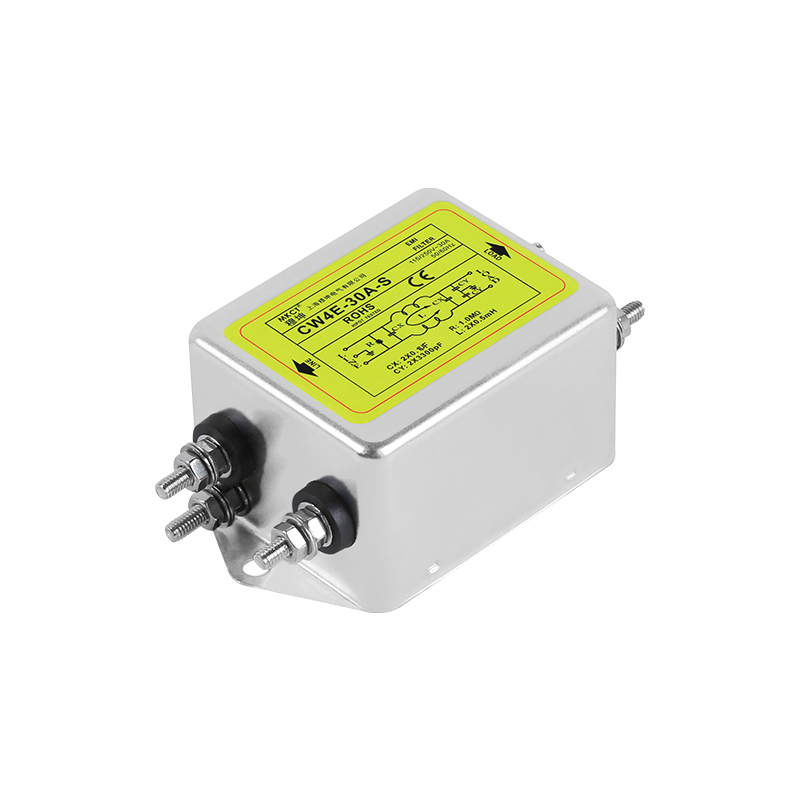

| CW4E-30A-S | 30A |

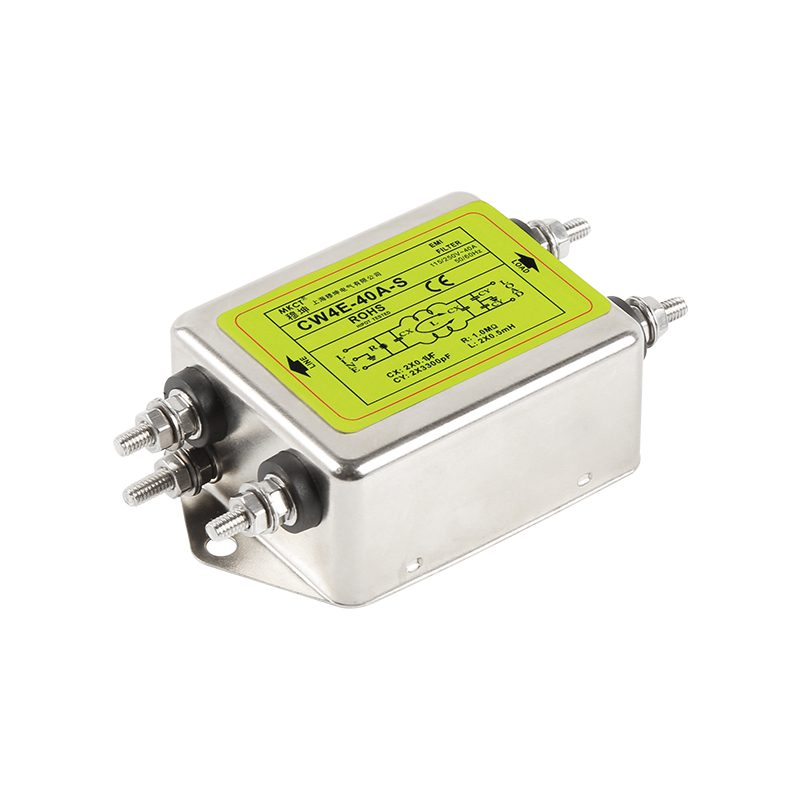

| CW4E-40A-S | 40A |
| CW4EL2-3A-S | bipolar aparafusado | 3A |
| CW4EL2-6A-S | 6A |
| CW4EL2-10A-S | 10A |
| CW4EL2-20A-S | 20a |
| CW4EL2-30A-S | 30A |
Para curvas de desempenho abrangentes, desenhos dimensionais e outros documentos técnicos, consulte a seção dedicada da folha de dados na guia adjacente.
