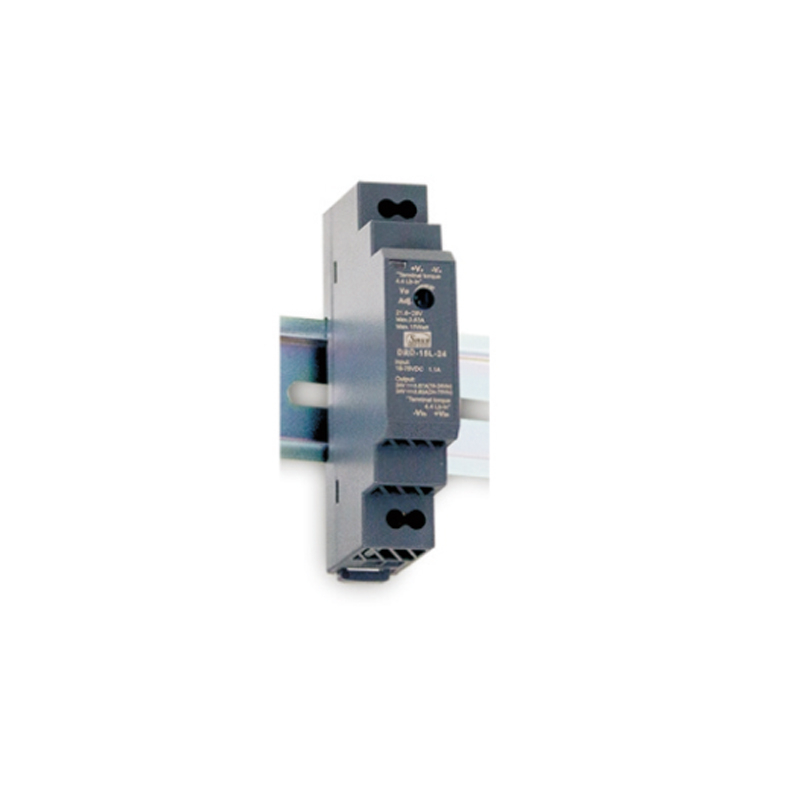

| Modelo | DRD-15G-5 | DRD-15G-12 | DRD-15G-15 | DRD-15G-24 |
| Saída | Tensão de saída | 5V | 12V | 15V | 24 V |
| Corrente nominal | 3A | 1,25 A | 1A | 0,63A |
| Intervalo atual | 0–3A | 0–1,25 A | 0–1A | 0–0,63A |
| Poder nominal | 15 W | 15W | 15 W | 15W |
| Ondulação e ruído (máx.) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Faixa de ajuste de tensão | 4,5–5,5 V | 9–13,2V | 13,5–16,5 V | 21,6–28V |
| Precisão de tensão | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Regulação da linha | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regulação de carga | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Hora de inicialização | 120ms |
| Tempo de subida | 85 ms (carga total) |
| Tempo de espera (tip.) | Tipo G:8 ms @ entrada de 24 V |
| Capacitância Externa | 3300 µF | 1200 µF | 1200 µF | 680 µF |
| Entrada | Faixa de tensão de entrada | 9–36 V CC |
| Eficiência (Tip.) | 84% | 85% | 85% | 86% |
| Corrente CC | 0,8A/24VCC |
| Corrente de irrupção | 15A/24VCC |
| Proteção | Sobrecarga | Poder do avaliador 110-150% |
| Modo soluço, recupera automaticamente após a condição de falha ser removida |
| Sobre tensão | 5,75–7 V | 13,8–16,2V | 17,25–20,25V | 28,8–34V |
| Tipo de proteção: desligar a tensão O/P, renovar para recuperar |
| Polaridade reversa | Recuperação automática baseada em MOSFET (sem danos) |
| Bloqueio de subtensão | Entrada de 24 V (tipo G): ON ≥9 V, OFF ≤8,5 V |
| Ambiente | Temperatura operacional | -40°C a +85°C (consulte a curva de redução) |
| Umidade | 5%–95% UR (sem condensação) |
| Temperatura/umidade de armazenamento | -40°C a +85°C, 5%–95% UR (sem condensação) |
| Coeficiente de temperatura | ±0,03%/°C (0°C–60°C) |
| Resistência à vibração | 10–500 Hz, 2G (eixos X/Y/Z, 60 min/ciclo) |
| Altitude | 2.000 metros |
Segurança
&
emc | Conformidade de segurança | CEI 62368-1 GB4943.1 |
| Emissão EMC | EN55032 (CISPR32) Classe B, EN61000-3-3 |
| Imunidade EMC | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Suportar tensão | E/PO/P:3KVDC |
| Resistência ao isolamento | I/PO/P>100M Ohms / 500Vdc / 25℃/ 70% UR |
| Outros | Mtbf | 907 mil horas (min.) a 25°C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (L×A×P) |
| Peso | 68 g/peça |
| Observação | 1. Todas as especificações são medidas sob entrada de 24 VCC, carga nominal e temperatura ambiente de 25°C, a menos que especificado.
2.Método de medição de ondulação/ruído: par trançado de 12' com capacitores de 0,1 μF + 47 μF em paralelo, largura de banda de 20 MHz.
3.A
precisão
inclui erro de configuração, regulação de linha e regulação de carga.
(6.500 pés):
|
| Modelo | DRD-15L-5 | DRD-15L-12 | DRD-15L-15 | DRD-24L-24 |
| Saída | Tensão de saída | 5V | 12V | 15V | 24 V |
| Corrente nominal | 3A | 1,25 A | 1A | 0,63A |
| Intervalo atual | 0–3A | 0–1,25 A | 0–1A | 0–0,63A |
| Poder nominal | 15W | 15W | 15W | 15W |
| Ondulação e ruído (máx.) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Faixa de ajuste de tensão | 4,5–5,5 V | 9–13,2V | 13,5–16,5 V | 21,6–28V |
| Precisão de tensão | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Regulação da linha | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regulação de carga | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Hora de inicialização | 120ms |
| Tempo de subida | 85 ms (carga total) |
| Tempo de espera (tip.) | Tipo L:16 ms @ entrada de 48V |
| Capacitância Externa | 3300 µF | 1200 µF | 1200 µF | 1000 µF |
| Entrada | Faixa de tensão de entrada | 18-75 V CC |
| Eficiência (Tip.) | 85% | 86% | 86% | 87% |
| Corrente CC | 0,4A/48VCC |
| Corrente de irrupção | 15A/48VCC |
| Proteção | Sobrecarga | Poder do avaliador 110-150% |
| Modo soluço, recupera automaticamente após a condição de falha ser removida |
| Sobre tensão | 5,75–7 V | 13,8–16,2V | 17,25–20,25V | 28,8–34V |
| Tipo de proteção: desligar a tensão O/P, renovar para recuperar |
| Polaridade reversa | Recuperação automática baseada em MOSFET (sem danos) |
| Bloqueio de subtensão | Entrada de 48 V (tipo G): ON ≥18 V, OFF ≤17 V |
| Ambiente | Temperatura operacional | -40°C a +85°C (consulte a curva de redução) |
| Umidade | 5%–95% UR (sem condensação) |
| Temperatura/umidade de armazenamento | -40°C a +85°C, 5%–95% UR (sem condensação) |
| Coeficiente de temperatura | ±0,03%/°C (0°C–60°C) |
| Resistência à vibração | 10–500 Hz, 2G (eixos X/Y/Z, 60 min/ciclo) |
| Altitude | 2.000 metros |
Segurança
&
emc | Conformidade de segurança | CEI 62368-1, GB4943.1 |
| Emissão EMC | EN55032 (CISPR32) Classe B, EN61000-3-3 |
| Imunidade EMC | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Suportar tensão | E/PO/P:3KVDC |
| Resistência ao isolamento | I/PO/P>100M Ohms / 500Vdc / 25℃/ 70% UR |
| Outros | Mtbf | 907 mil horas (min.) a 25°C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (L×A×P) |
| Peso | 68 g/peça |
| Observação | 1. Todas as especificações são medidas sob entrada de 24 VCC, carga nominal e temperatura ambiente de 25°C, a menos que especificado.
2.Método de medição de ondulação/ruído: par trançado de 12' com capacitores de 0,1 μF + 47 μF em paralelo, largura de banda de 20 MHz.
3.A
precisão
inclui erro de configuração, regulação de linha e regulação de carga.
(6.500 pés):
|
