Filtro de energia EMI CW2B-1A/3A/6A/10A-T de entrada IEC com fusível e interruptor opcionais

Características

Filtro de entrada de energia de entrada IEC, design integrado de módulo com interruptor e fusíveis.

Para instrumentos de medição e minieletrônicos

Bom desempenho de supressão de interferência

Aplicações típicas

Equipamentos eletrônicos industriais

Equipamentos médicos e comerciais

Equipamentos de escritório e testes

Especificações técnicas

Tensão operacional contínua máxima: 250VAC

Frequência de operação: 50/60Hz

Correntes nominais: 1A-10A@40℃ Máx.

Tensão de teste de alto potencial (1 min):Linha a Linha 1500VDC/Linha a Terra 1500VAC

Faixa de temperatura de operação e armazenamento: -25 ℃ ~ + 85 ℃ (25/085/21)

Diagrama esquemático	modelo	Especificações	Atual	Observação

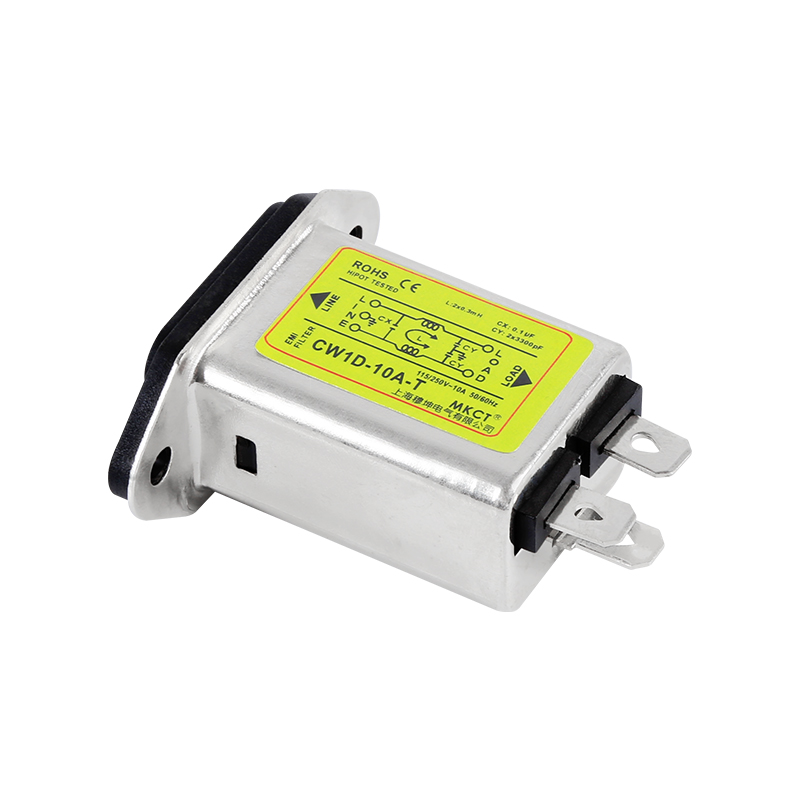

	CW1D-1A-T	Entrada de soquete IEC	1A
	CW1D-3A-T		3A
	CW1D-6A-T		6A

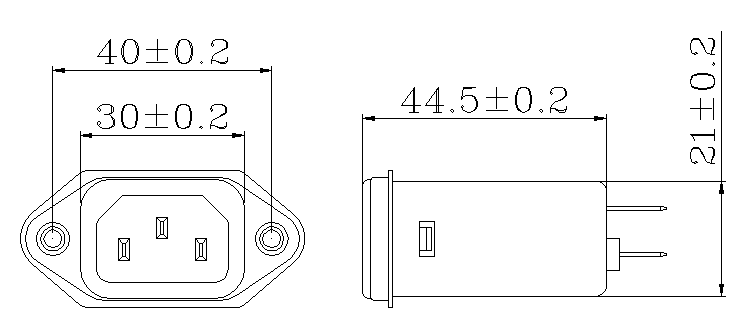

	CW1D-10A-T		10A
	CW2B-1A-TL(D2)	Entrada de soquete IEC	1A	Trocar com Luz
	CW2B-3A-TL(D2)		3A
	CW2B-6A-TL(D2)		6A
	CW2B-10A-TL(D2)		10A
	CW2B-1A-T(D2)	Entrada de soquete IEC	1A	Interruptor sem luz
	CW2B-3A-T(D2)		3A
	CW2B-6A-T(D2)		6A
	CW2B-10A-T(D2)		10A

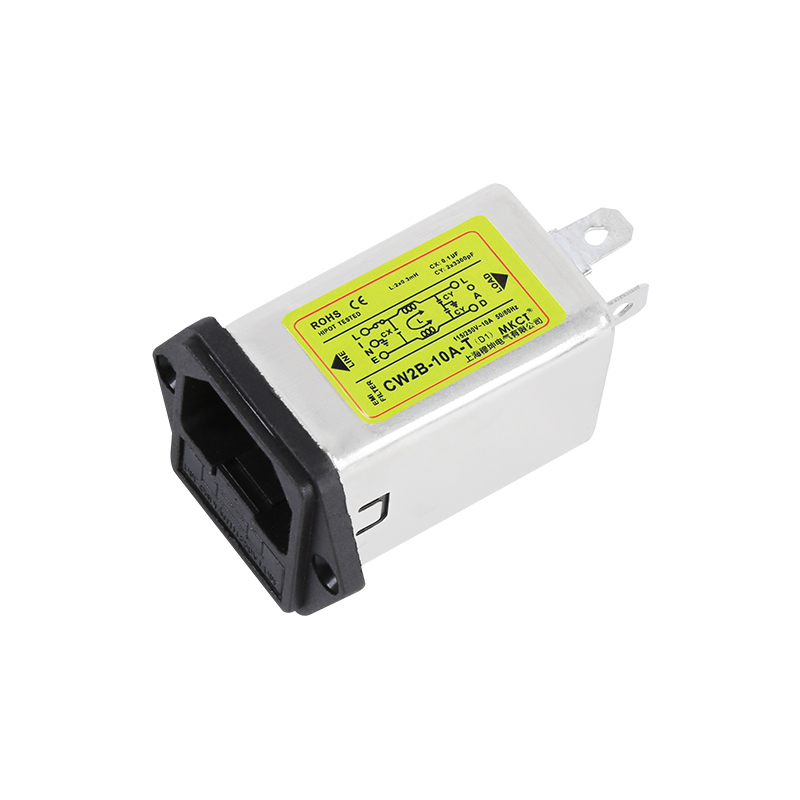

	CW2B-1A-T(D1)	Entrada de soquete IEC	1A	Fusível único
	CW2B-3A-T(D1)		3A

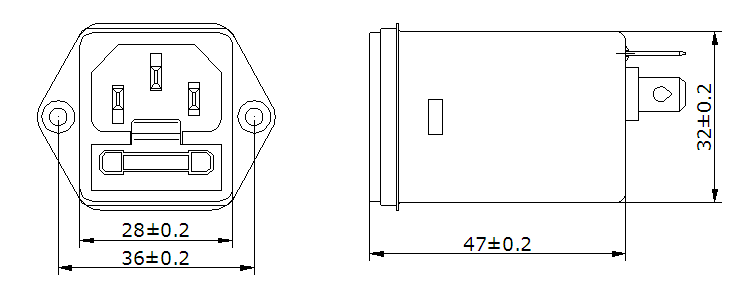

	CW2B-6A-T(D1)		6A
	CW2B-10A-T(D1)		10A
	CW2B-3A-T2(D1)	Entrada de soquete IEC	3A	Fusível duplo
	CW2B-6A-T2(D1)		6A
	CW2B-10A-T2(D1)		10A

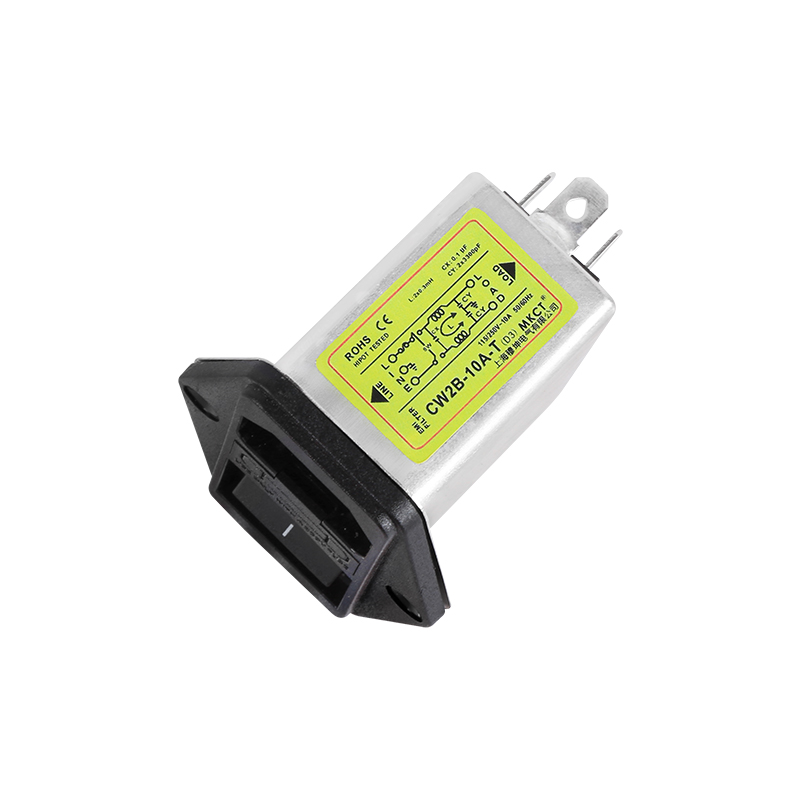

	CW2B-1A-T(D3)	Entrada de soquete IEC	1A	Interruptor Fusível Único

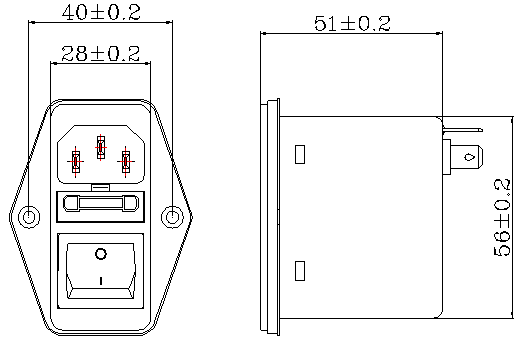

	CW2B-3A-T(D3)		3A
	CW2B-6A-T(D3)		6A
	CW2B-10A-T(D3)		10A
	CW2B-3A-T2(D3)		3A	Interruptor fusível duplo
	CW2B-6A-T2(D3)		6A
	CW2B-10A-T2(D3)		10A

Mais detalhes, verifique as fichas técnicas.
