| Modelo | LRS-200-12 | LRS-200-15 | LRS-200-24 | LRS-200-36 | LRS-200-48 |
| Saída | Tensão CC | 12V | 15V | 24 V | 36 V | 48 V |
| Faixa Atual | 0-17A | 0-14A | 0-8,4A | 0-5,6A | 0-4,2A |
| Potência nominal | 204W | 210W | 201,6 W | 201,6W | 201,6 W |
| Ruído de ondulação (máx.) | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
| Faixa de ajuste de tensão | 10,5~13,8V | 13,5~18V | 21,6~28,8V | 32,4~39,6V | 43,2~52,8V |
| Tolerância de Tensão | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Regulamento de Linha | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Regulação de Carga | ±1,0% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Configurar, tempo de subida | 1500ms,30ms/230VCA 1500ms,30ms/115VAC (carga total) |
| Espere o tempo | 16 ms/230 VCA 12ms/115VAC (carga total) |
| Entrada | Faixa de tensão | 85 ~132 VCA/170~264 VCA selecionado por interruptor 240 ~ 373 VCC (ligar 230 VCA) |
| Freqüência | 47 ~ 63Hz |
| Eficiência | 87% | 88% | 89% | 89% | 90% |
| Corrente CA | 4A/115 VCA 2,2 A/230 VCA |
| Corrente de irrupção | PARTIDA A FRIO: 60A/230VAC |
| Corrente de fuga | <2mA / 240 VCA |
| Proteção | Sobrecarga | 110 ~ 140% de potência de saída nominal |
| Tipo de proteção: modo soluço 12-36V, recupera automaticamente após a condição de falha ser removida |
| Sobretensão | 13,8~16,2V | 18,8~21,8V | 28,8~33,6V | 41,4~48,6V | 55,2~64,8V |
| Tipo de proteção: Desligue a tensão o/p, ligue novamente para recuperar |
| Ambiente | Temperatura de trabalho | -20 ~ +70℃ (Consulte a curva de redução como folha de dados da SMUN) |
| Umidade de trabalho | 20 ~ 90% RH sem condensação |
| Temperatura de armazenamento. Umidade | -45 ~ +85℃, 20 ~ 95% RH sem condensação |
| Coeficiente de temperatura | ±0,03%/℃ (0 ~ 50℃) |
| Vibração | 10 ~ 500 Hz, 2G 10 min/1 ciclo, 60 min. cada eixo XYZ |
Segurança
| Padrões de segurança | GB4943.1,EN60950.1 aprovado |
| Suportar Tensão | I/PO/P:1,5KVAC I/P-FG:1,5KVAC O/P-FG:0,5KVAC |
| Resistência de Isolamento | I/PO/P, I/P-FG, O/P-FG:100M Ohms / 500VDC/25℃/70% RH |
| Emissão EMC | EN61000-3-2:2014/EN61000-3-3:2013 |
| Imunidade EMC | EN 55032:2015/EN55035:2017/60950-1 |
| Outros | MTBF | ≥347,5 mil horas MIL-HDBK-217F (25 ℃) |

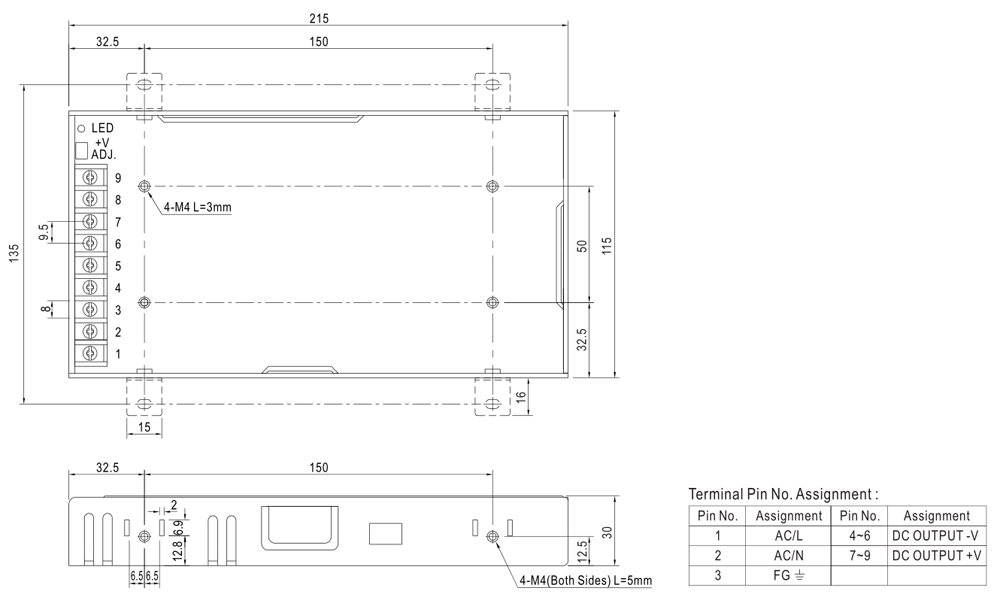

| Dimensão | 215*115*30mm (C*L*A) |
| Embalagem | 0,66Kg; 20 unidades/13,2 kg/CTN |
| Observação | 1. Todos os parâmetros NÃO especialmente mencionados são medidos na entrada de 230 VCA, carga nominal e 25 ℃ de temperatura ambiente. 2. O ruído de ondulação é medido em 20 MHz de largura de banda usando um fio de par trançado de 12 'terminado com capacitores paralelos de 0,1 uf e 47 uf. 3.Tolerância inclui tolerância configurada, regulação de linha e regulação de carga. 4. A saída de redução é necessária sob baixa tensão de entrada. Consulte a curva de redução para obter detalhes. 5. A fonte de alimentação deve ser considerada como parte dos componentes do sistema. Todos os testes de EMC testarão amostras em uma placa de ferro metálico com espessura de 1 mm, comprimento de 360 mm e largura de 36 mm. 6. Entre em contato com o atendimento ao cliente SMUN para obter mais detalhes. |
