Fonte de alimentação industrial em trilho DIN série SDR 75W a 480W de saída única

compartilhar com:

Fonte de alimentação industrial em trilho DIN série SDR 75W a 480W de saída única

Potência:
75W ~ 480W
Características :
Estojo de plástico, ultrafino

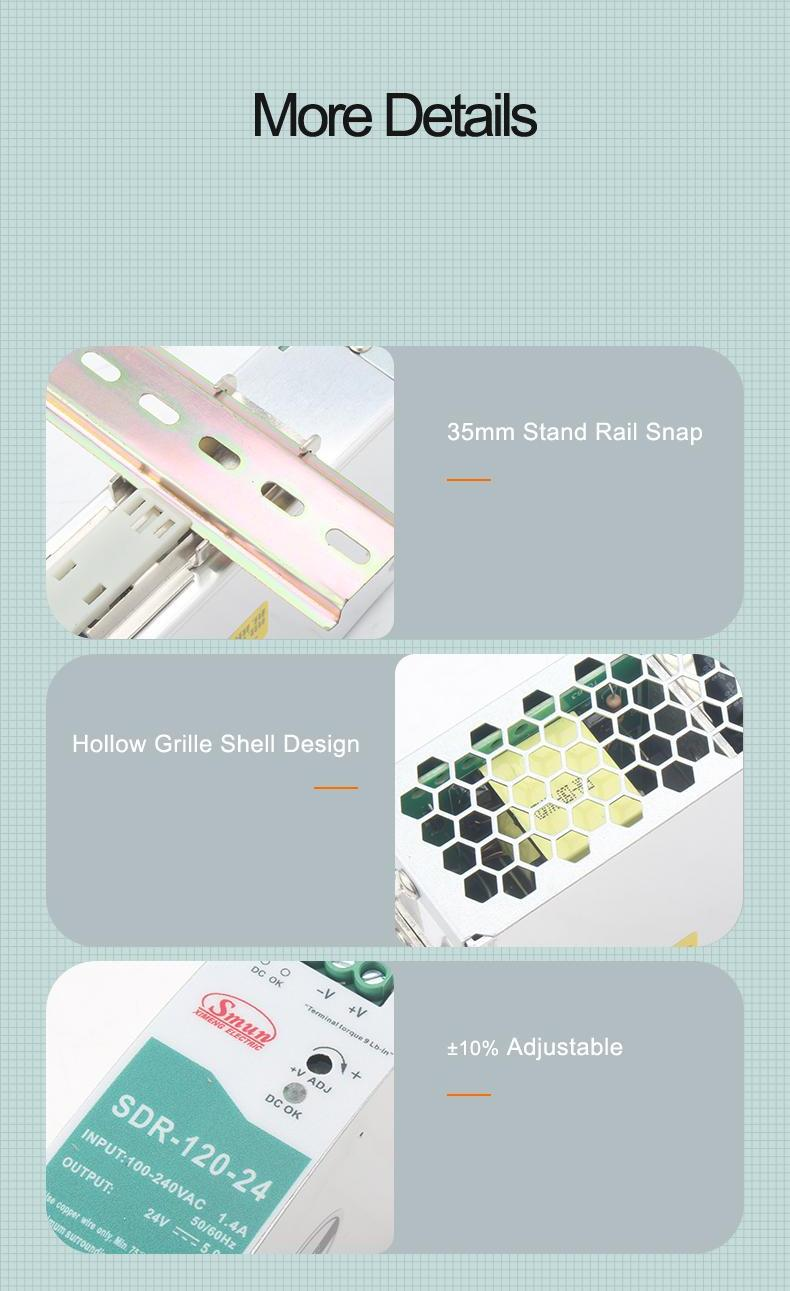

Montar em trilho industrial TS-35/7.5 ou 15
Função PFC ativa integrada

Alta eficiência

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
DES
Marca do Produto:
SMUN

Descrição:

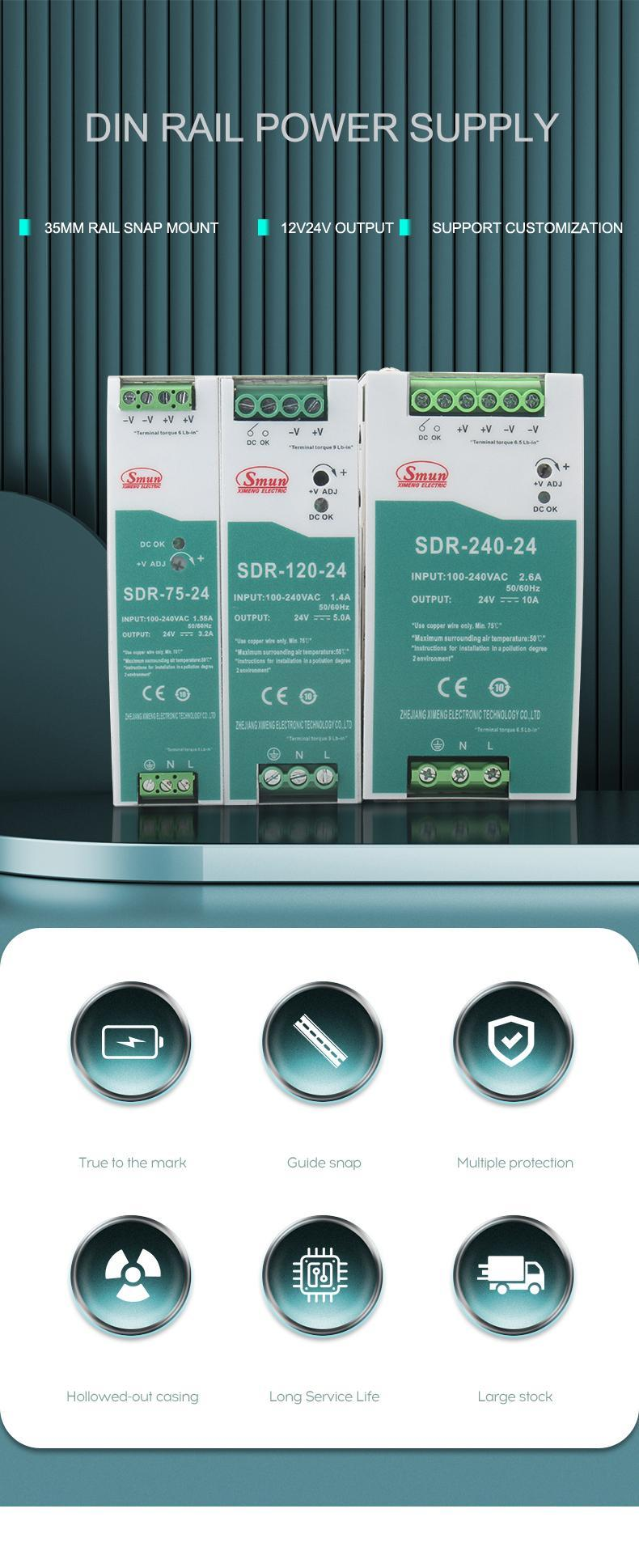

A série SDR é uma fonte de alimentação comutada montada em trilho DIN, amplamente utilizada em controle industrial, equipamentos de automação, instrumentação, dispositivos de comunicação e aplicações de iluminação LED, entre outros. Aqui está uma visão geral de seus principais recursos e especificações:

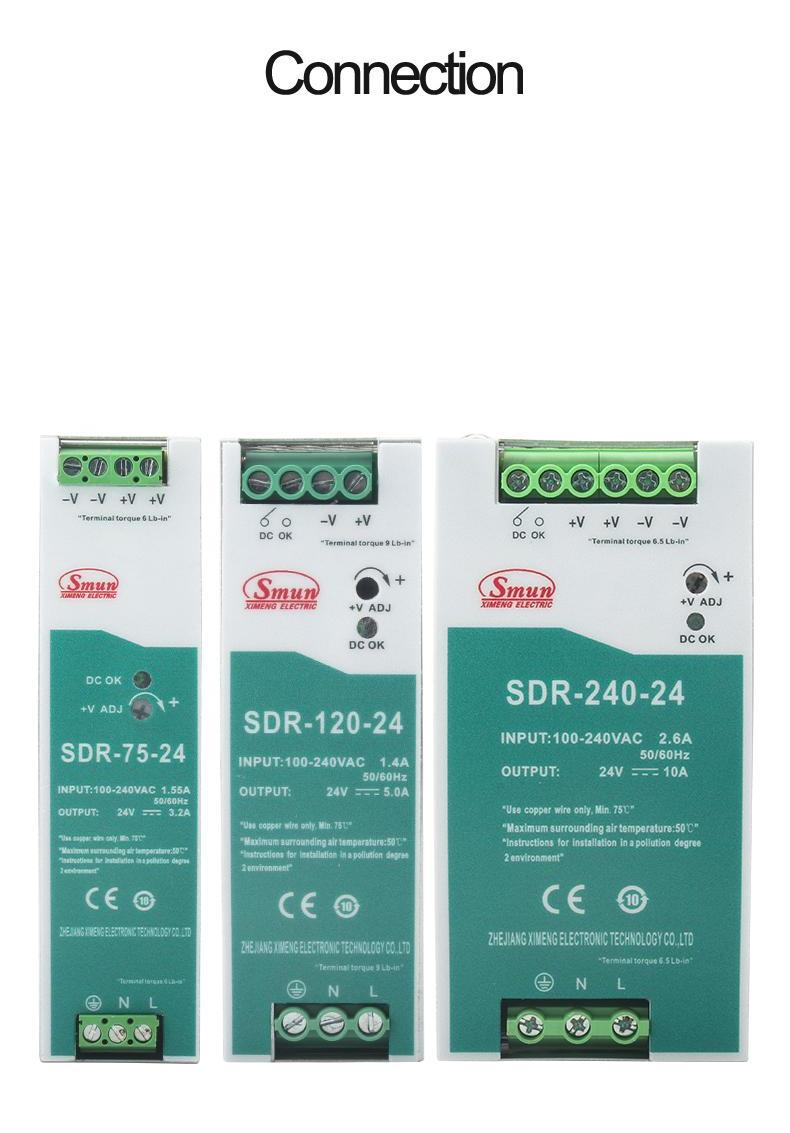

Série	Potência (W)	Entrada (VAC)	Saída (VCC)	Tamanho (mm)	Garantia (anos)
SDR-75	75	90-264	12,24,48	32X125.2X102	3
SDR-120	120		12,24,48	40X125,2X113,5
SDR-240	240		24,48	63X125,2X113,5
SDR-480	480		24,48	85,5X125,2X128,5

Características:

Tensão de entrada de ampla faixa : A série SDR foi projetada com uma ampla faixa de tensão de entrada, normalmente cobrindo 85-264 VCA ou 100-370 VCC, permitindo que ela opere de forma estável em vários padrões elétricos globais, aumentando assim sua versatilidade e flexibilidade.
Alta Eficiência: Como uma fonte de alimentação com eficiência energética, o SDR normalmente atinge uma eficiência de conversão acima de 80%, com alguns modelos ainda mais altos. Isto não só reduz o consumo de energia, mas também reduz os custos operacionais e o impacto ambiental.
Baixo consumo de energia sem carga: em conformidade com padrões como ErP Lot 6, essas fontes de alimentação consomem energia mínima quando descarregadas ou com carga leve, alinhando-se aos requisitos de economia de energia ecológica.
Mecanismos de proteção abrangentes: além das proteções básicas, como proteção contra curto-circuito (SCP), proteção contra sobretensão (OVP) e proteção contra sobrecarga (OLP), o SDR-240 também pode apresentar proteção contra superaquecimento (OTP), garantindo corte automático de saída sob condições anormais para evitar danos.
Certificações Internacionais: Esses produtos normalmente passam por diversas certificações de segurança internacionais, incluindo CE, TÜV, entre outras, garantindo a qualidade e a segurança do produto para aplicações no mercado global.
Tensão de saída ajustável: Alguns modelos podem oferecer ajuste fino da tensão de saída, permitindo aos usuários ajustar a tensão de saída de acordo com necessidades específicas, aumentando a flexibilidade.

Aplicações:

Automação Industrial: Fornece energia CC estável para controles PLC, sensores, atuadores e outros equipamentos de automação industrial.
Segurança e vigilância: alimenta câmeras CCTV, sistemas de controle de acesso, sistemas de alarme e outros dispositivos de segurança, garantindo operação ininterrupta 24 horas por dia, 7 dias por semana.
Iluminação LED: Adequado para sistemas de iluminação LED internos e externos, especialmente para fitas de LED e luminárias que requerem acionamento de tensão constante.
Equipamentos de Telecomunicações: Fornece energia para roteadores, switches, pontos de acesso sem fio e outras infraestruturas de telecomunicações, garantindo a estabilidade da transmissão de dados.
Sistemas de Instrumentação e Controle: Usados em diversos instrumentos de medição, sistemas de controle de automação, fornecendo energia para controladores, displays, etc.
Dispositivos Médicos: Embora nem todos os modelos SDR-240 sejam adequados para dispositivos médicos, certos modelos certificados podem ser usados para alimentação auxiliar em instrumentos médicos, como dispositivos de monitoramento e equipamentos terapêuticos de pequena escala.

Especificações:

Modelo		SDR-75-12	SDR-75-24	SDR-75-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-6.3a	0-3,2A	0-1.6a
	Poder nominal	75.6W	76.8W	76.8W
	Ruído de ondulação (máx)	100mvp-p	120MVP-P	150mvp-p
	Tensão adj.Range	12-14V	24-28 V	48-55V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 0,5%	± 0,5%	± 0,5%
	Regulação de carga	± 1,0%	± 1,0%	± 1,0%
	Configure, tempo de subida	1500 ms, 60 ms/230 VCA 3000 ms, 60 ms/115 VCA (carga total)
	Segure o tempo	80 ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	88 ~264VAC 124~370VDC[Operação de entrada DC possível conectando AC/L(+),AC/N(-)]
	Freqüência	47 ~ 63Hz
	Eficiência	88,5%	89%	90%
	Corrente CA.	1,4 A/115 VCA 0,85 A/230 VCA
	CORENTE DE INRUSH	30A/115VCA 50A/230VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	Normalmente funciona dentro de 110 ~ 150% da potência de saída nominal por mais de 3 segundos e, em seguida, desliga a tensão o/p, religue para recuperar
		150 ~ 170% de potência nominal, limitação de corrente constante com recuperação automática dentro de 3 segundos e, em seguida, desligue a tensão o/p após 3 segundos, ligue novamente para recuperar
	Sobre tensão	14-17V	29-33V	56-65V
		Tipo de proteção: Desligue o/p voltahe, ligue novamente para recuperar
	Sobretemperatura	Desligue a tensão o/p, ligue novamente para recuperar depois que a temperatura cair
Ambiente	Temperatura de trabalho	-30 ~ +70 ℃ (consulte a curva de deraca como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 95% RH não-condescente
	Temp.humidade de armazenamento	-40 ~ +85 ℃, 10 ~ 95% RH
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 aprovado;(atender BS EN/EN60204-1)
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	Conformidade com BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A
	Imunidade EMC	Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), nível da indústria pesada, critérios A,EAC TP TC 020
Outros	Mtbf	479,8 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	32125,2102mm (CLA)
	Embalagem	0,51Kg; 28 unidades/15,3 kg/1,22 CUFT
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga. 4. A fonte de alimentação é considerada um componente que será instalado no equipamento final. O equipamento final deve ser confirmado novamente que ainda atende às diretivas EMC. 5. Folgas de instalação: 40 mm na parte superior, 20 mm na parte inferior, 5 mm nos lados esquerdo e direito são recomendados quando carregado permanentemente com potência total. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma folga de 15 mm 6. A redução de potência pode ser necessária sob baixa tensão de entrada. Por favor, verifique a curva de desclassificação para mais detalhes. 7.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.

Modelo		SDR-120-12	SDR-120-24	SDR-120-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-10A	0-5a	0-2.5a
	Poder nominal	120 W	120 W	120 W
	Ruído de ondulação (máx)	100mvp-p	120MVP-P	150mvp-p
	Tensão adj.Range	12-14V	24-28 V	48-55V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 0,5%	± 0,5%	± 0,5%
	Regulação de carga	± 1,0%	± 1,0%	± 1,0%
	Configure, tempo de subida	1500 ms, 60 ms/230 VCA 3000 ms, 60 ms/115 VCA (carga total)
	Segure o tempo	20ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	88 ~264VAC 124~370VDC[Operação de entrada DC possível conectando AC/L(+),AC/N(-)]
	Freqüência	47 ~ 63Hz
	Eficiência	85%	88%	90%
	Corrente CA.	1,4 A/115 VCA 0,85 A/230 VCA
	CORENTE DE INRUSH	30A/115VCA 50A/230VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	Normalmente funciona dentro de 110 ~ 150% da potência de saída nominal por mais de 3 segundos e, em seguida, desliga a tensão o/p, religue para recuperar
		150 ~ 170% de potência nominal, limitação de corrente constante com recuperação automática dentro de 3 segundos e, em seguida, desligue a tensão o/p após 3 segundos, ligue novamente para recuperar
	Sobre tensão	14-17V	29-33V	56-65V
		Tipo de proteção: Desligue o/p voltahe, ligue novamente para recuperar
	Sobretemperatura	Desligue a tensão o/p, ligue novamente para recuperar depois que a temperatura cair
Ambiente	Temperatura de trabalho	-30 ~ +70 ℃ (consulte a curva de deraca como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 95% RH não-condescente
	Temp.humidade de armazenamento	-40 ~ +85 ℃, 10 ~ 95% RH
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 aprovado;(atender BS EN/EN60204-1)
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	Conformidade com BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A
	Imunidade EMC	Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), nível da indústria pesada, critérios A,EAC TP TC 020
Outros	Mtbf	292,1 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	40125,2113,5mm (CLA)
	Embalagem	0,67Kg; 28 unidades/15,3 kg/1,22 CUFT
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga. 4. A fonte de alimentação é considerada um componente que será instalado no equipamento final. O equipamento final deve ser confirmado novamente que ainda atende às diretivas EMC. 5. Folgas de instalação: 40 mm na parte superior, 20 mm na parte inferior, 5 mm nos lados esquerdo e direito são recomendados quando carregado permanentemente com potência total. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma folga de 15 mm 6. A redução de potência pode ser necessária sob baixa tensão de entrada. Por favor, verifique a curva de desclassificação para mais detalhes. 7.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.

Modelo		SDR-240-12	SDR-240-24	SDR-240-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-20A	0-10A	0-5a
	Poder nominal	240W	240W	240W
	Ruído de ondulação (máx)	100mvp-p	120MVP-P	150mvp-p
	Tensão adj.Range	12-14V	24-28 V	48-55V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 0,5%	± 0,5%	± 0,5%
	Regulação de carga	± 1,0%	± 1,0%	± 1,0%
	Configure, tempo de subida	1500 ms, 60 ms/230 VCA 3000 ms, 60 ms/115 VCA (carga total)
	Segure o tempo	20ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	88 ~264VAC 124~370VDC[Operação de entrada DC possível conectando AC/L(+),AC/N(-)]
	Freqüência	47 ~ 63Hz
	Eficiência	85%	88%	90%
	Corrente CA.	1,4 A/115 VCA 0,85 A/230 VCA
	CORENTE DE INRUSH	30A/115VCA 50A/230VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	Normalmente funciona dentro de 110 ~ 150% da potência de saída nominal por mais de 3 segundos e, em seguida, desliga a tensão o/p, religue para recuperar
		150 ~ 170% de potência nominal, limitação de corrente constante com recuperação automática dentro de 3 segundos e, em seguida, desligue a tensão o/p após 3 segundos, ligue novamente para recuperar
	Sobre tensão	14-17V	29-33V	56-65V
		Tipo de proteção: Desligue o/p voltahe, ligue novamente para recuperar
	Sobretemperatura	Desligue a tensão o/p, ligue novamente para recuperar depois que a temperatura cair
Ambiente	Temperatura de trabalho	-30 ~ +70 ℃ (consulte a curva de deraca como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 95% RH não-condescente
	Temp.humidade de armazenamento	-40 ~ +85 ℃, 10 ~ 95% RH
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 aprovado;(atender BS EN/EN60204-1)
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	Conformidade com BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A
	Imunidade EMC	Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), nível da indústria pesada, critérios A,EAC TP TC 020
Outros	Mtbf	292,1 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	63125,2113,5mm (CLA)
	Embalagem	1,03Kg; 12 unidades/13,4 kg/1,22 CUFT
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga. 4. A fonte de alimentação é considerada um componente que será instalado no equipamento final. O equipamento final deve ser confirmado novamente que ainda atende às diretivas EMC. 5. Folgas de instalação: 40 mm na parte superior, 20 mm na parte inferior, 5 mm nos lados esquerdo e direito são recomendados quando carregado permanentemente com potência total. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma folga de 15 mm 6. A redução de potência pode ser necessária sob baixa tensão de entrada. Por favor, verifique a curva de desclassificação para mais detalhes. 7.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.
