Fonte de alimentação industrial em trilho Din fino de saída única Série MDR 10W a 100W

compartilhar com:

Fonte de alimentação industrial em trilho Din fino de saída única Série MDR 10W a 100W

Potência:
10W~96W
Características :
Estojo de plástico, ultrafino
1∅, entrada de faixa completa
Sem consumo de energia de carga<0,75W~1W
Montar em trilho industrial TS-35/7.5 ou 15
Função PFC ativa integrada
Saída de sinal DC OK (MDR-10/20)
Contato de relé DC OK (MDR-40/60/100)
Classe I, Div 2 Locais Perigosos T4 (MDR-40/60)

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
MDR
Marca do Produto:
SMUN

Descrição:

MDR é uma fonte de alimentação comutada montada em trilho DIN de alto desempenho, projetada especificamente para aplicações industriais, fornecendo uma saída CC estável e ideal para instalação em gabinetes de controle ou outros espaços compactos que exigem conversão de energia eficiente.

Série	Potência (W)	Entrada (VAC)	Saída (VCC)	Tamanho (mm)	Garantia (anos)
MDR-10		85-264	5,12,15,24	22,5X90X100	3
MDR-20	20		5,12,15,24	22,5X90X100
MDR-40	40		5,12,24,48	40X90X100
MDR-60	60		5,12,24,48	40X90X100
MDR-100	100		12,24,48	55X90X100

Características:

Potência Nominal: O MDR oferece potência de saída, atendendo aos requisitos de potência de cargas de médio porte.
Tensão de entrada: Suporta uma ampla gama de tensões de entrada CA, normalmente de 85 VCA a 264 VCA, garantindo operação estável em diferentes padrões de tensão globais.
Configuração de saída: Disponível com várias opções de tensão de saída, com o modelo MDR mencionado fornecendo saída de 5V, 12V, 24V DC, 48V, adaptada para dispositivos que exigem necessidades específicas de tensão.
Design Ultrafino: A fonte de alimentação foi projetada tendo em mente a eficiência espacial, apresentando um perfil ultrafino que facilita a instalação em espaços limitados.
Método de montagem: Utiliza montagem em trilho DIN padrão (geralmente TS35/75 ou TS35/15), permitindo rápida instalação e manutenção.
Alta Eficiência: Possui alta eficiência de conversão, reduzindo a perda de energia e contribuindo para a conservação de energia.
Funções de proteção: Incorpora mecanismos de proteção contra sobrecarga, curto-circuito e sobretensão para garantir a segurança da fonte de alimentação e dos equipamentos conectados.
Versões sem fio: Certos modelos oferecem configurações sem fio, sem cabos de saída, permitindo aos usuários conectar de acordo com suas necessidades específicas.
Filtro EMI: Equipado com um filtro EMI interno para suprimir eficazmente a interferência eletromagnética e melhorar a compatibilidade eletromagnética.
Ambiente Operacional: Adequado para uma ampla faixa de temperaturas operacionais, garantindo operação estável a longo prazo em ambientes industriais.

Aplicações:

Automação Industrial: Alimenta PLCs, sensores, atuadores, IHMs e outros sistemas de controle industrial.
Vigilância de segurança: Adequado para alimentar câmeras CCTV, sistemas de controle de acesso, sistemas de alarme e outros equipamentos de segurança.
Iluminação LED: Atua como driver de LED, fornecendo energia para sistemas de iluminação industrial ou comercial.
Equipamento de Telecomunicações: Fornece energia CC estável para switches de rede, roteadores, servidores e outras infraestruturas de telecomunicações.
Instrumentação: Oferece suporte de energia preciso para equipamentos de laboratório, instrumentos de medição e dispositivos similares.

Especificações:

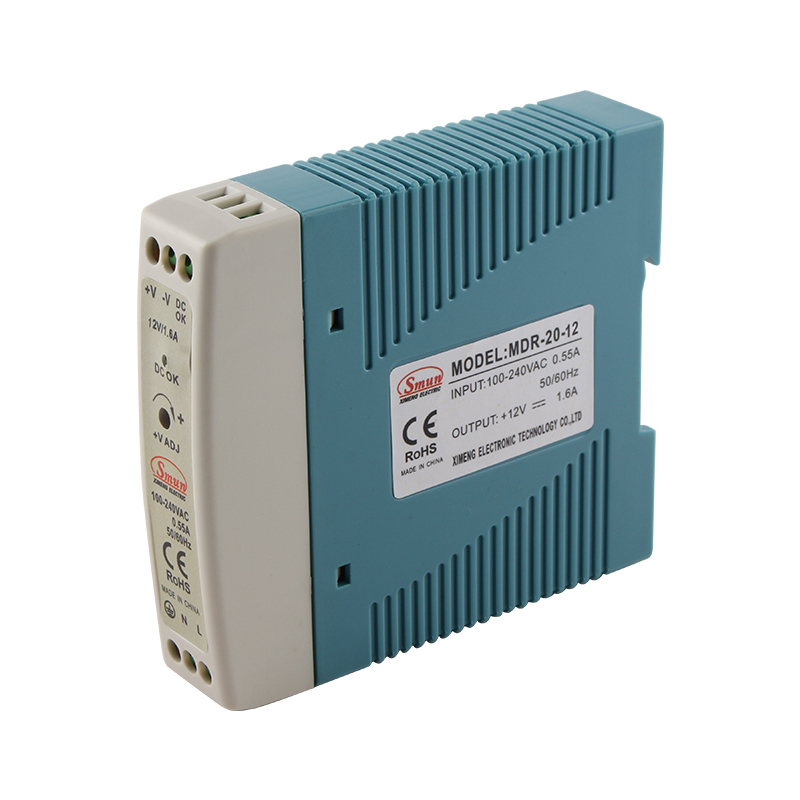

Modelo		MDR-20-12	MDR-20-24	MDR-20-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-1,67A	0-1A	0-0,4A
	Poder nominal	20W	24W	19,2 W
	Ruído de ondulação (máx)	120MVP-P	150mvp-p	180MVP-P
	Tensão adj.Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 1,0%	± 1,0%	±0,2%
	Regulação de carga	± 1,0%	± 1,0%	± 0,5%
	Configure, tempo de subida	500ms,30ms/230VAC 1000ms,30ms/115VAC (carga total)
	Segure o tempo	50 ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	85 ~264VCA 124~370VCC
	Freqüência	47 ~ 63Hz
	Eficiência	80%	80%	84%
	Corrente CA.	0,55 A/115 VCA 0,35 A/230 VCA
	CORENTE DE INRUSH	20A/115 VCA 40A/230 VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	Potência de saída nominal 105 ~ 160
		Tipo de proteção: modo soluço, recupera automaticamente após a remoção da condição de falha.
	Sobre tensão	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de proteção: Desliga o/p voltahe, recupera automaticamente após a condição de falha ser removida
Função	Sinal ativo DC OK (máx.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabalho	-20~ +70℃ (Consulte a curva de redução como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 90% RH não-condescente
	Temp.humidade de armazenamento	-20 ~ +85℃, 10 ~ 90% UR
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Cumprir os padrões de segurança CE e GB4943.1
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	En61000-3-2: 2014/en61000-3-3: 2013
	Imunidade EMC	EN55032:2015/EN55035:2017/60950-1
Outros	Mtbf	236,9 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	22,590100mm (CLA)
	Embalagem	0,19Kg; 72 unidades/14,7 kg/0,91 CUFT
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação da linha e regulação de carga. 4. A saída precisa ser reduzida sob a condição de baixa tensão de entrada, consulte o gráfico da curva de redução para obter detalhes. 5. O tempo de configuração é medido na primeira partida a frio. Ligar/desligar a fonte de alimentação pode aumentar o tempo de configuração. 6.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.

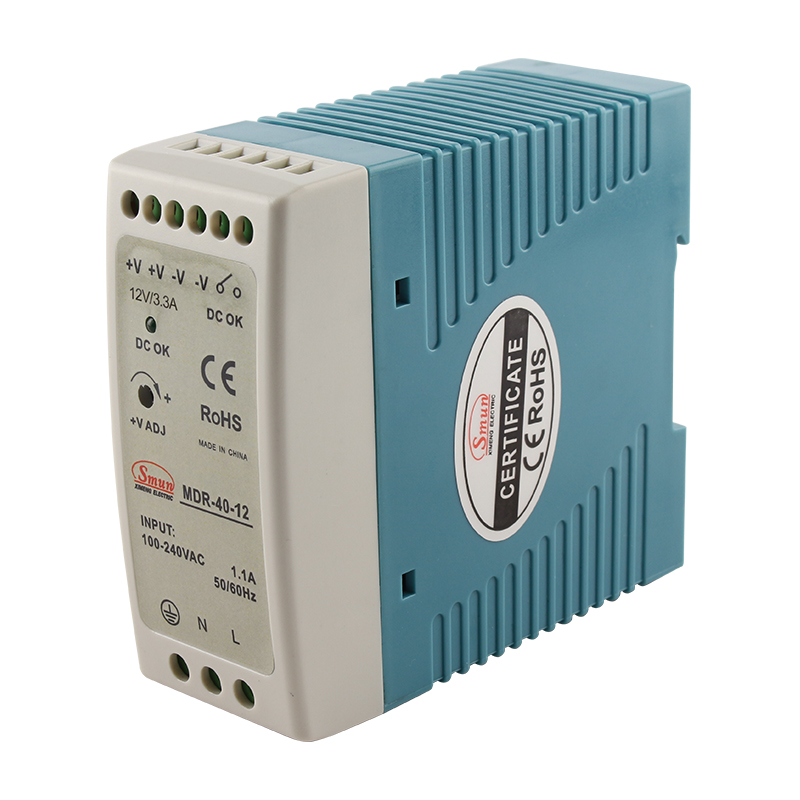

Modelo		MDR-40-12	MDR-40-24	MDR-40-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-3.4a	0-1,7A	0-0,83A
	Poder nominal	40,8 W	40,8 W	39,8W
	Ruído de ondulação (máx)	120MVP-P	150mvp-p	180MVP-P
	Tensão adj.Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 1,0%	± 1,0%	±0,2%
	Regulação de carga	± 1,0%	± 1,0%	± 0,5%
	Configure, tempo de subida	500ms,30ms/230VAC 1000ms,30ms/115VAC (carga total)
	Segure o tempo	50 ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	85 ~264VCA 124~370VCC
	Freqüência	47 ~ 63Hz
	Eficiência	76%	80%	84%
	Corrente CA.	0,55 A/115 VCA 0,35 A/230 VCA
	CORENTE DE INRUSH	20A/115 VCA 40A/230 VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	105 ~ 160% Power de saída nominal
		Tipo de proteção: modo soluço, recupera automaticamente após a condição de falha ser removida.
	Sobre tensão	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de proteção: Desliga o/p voltahe, recupera automaticamente após a condição de falha ser removida
Função	Sinal ativo DC OK (máx.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabalho	-20~ +70℃ (Consulte a curva de redução como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 90% RH não-condescente
	Temp.humidade de armazenamento	-20 ~ +85℃, 10 ~ 90% UR
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Cumprir os padrões de segurança CE e GB4943.1
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	En61000-3-2: 2014/en61000-3-3: 2013
	Imunidade EMC	EN55032:2015/EN55035:2017/60950-1
Outros	Mtbf	>327,9 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	4090100mm (CLA)
	Embalagem	0,25kg
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação da linha e regulação de carga. 4. A saída precisa ser reduzida sob a condição de baixa tensão de entrada, consulte o gráfico da curva de redução para obter detalhes. 5. O tempo de configuração é medido na primeira partida a frio. Ligar/desligar a fonte de alimentação pode aumentar o tempo de configuração. 6.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.

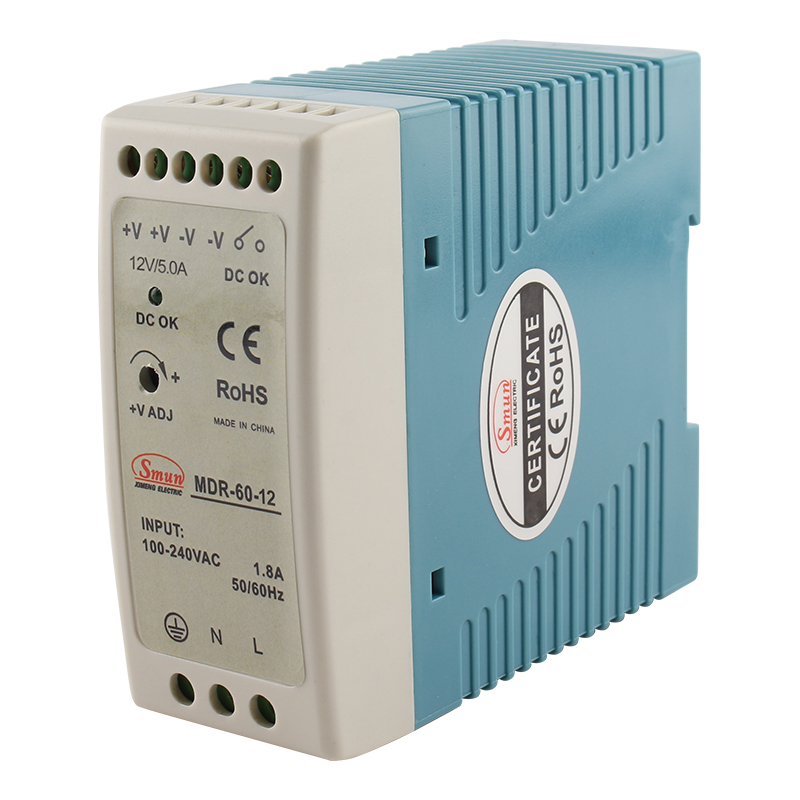

Modelo		MDR-60-12	MDR-60-24	MDR-60-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-5a	0-2.5a	0-1.25a
	Poder nominal	60W	60W	60W
	Ruído de ondulação (máx)	120MVP-P	150mvp-p	180MVP-P
	Tensão adj.Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 1,0%	± 1,0%	±0,2%
	Regulação de carga	± 1,0%	± 1,0%	± 0,5%
	Configure, tempo de subida	500ms,30ms/230VAC 1000ms,30ms/115VAC (carga total)
	Segure o tempo	50 ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	85 ~264VCA 124~370VCC
	Freqüência	47 ~ 63Hz
	Eficiência	76%	80%	84%
	Corrente CA.	0,55 A/115 VCA 0,35 A/230 VCA
	CORENTE DE INRUSH	20A/115 VCA 40A/230 VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	105 ~ 160% Power de saída nominal
		Tipo de proteção: modo soluço, recupera automaticamente após a condição de falha ser removida.
	Sobre tensão	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de proteção: Desliga o/p voltahe, recupera automaticamente após a condição de falha ser removida
Função	Sinal ativo DC OK (máx.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabalho	-20~ +70℃ (Consulte a curva de redução como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 90% RH não-condescente
	Temp.humidade de armazenamento	-20 ~ +85℃, 10 ~ 90% UR
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Cumprir os padrões de segurança CE e GB4943.1
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	En61000-3-2: 2014/en61000-3-3: 2013
	Imunidade EMC	EN55032:2015/EN55035:2017/60950-1
Outros	Mtbf	>299,2 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	4090100mm (CLA)
	Embalagem	0,25kg
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação da linha e regulação de carga. 4. A saída precisa ser reduzida sob a condição de baixa tensão de entrada, consulte o gráfico da curva de redução para obter detalhes. 5. O tempo de configuração é medido na primeira partida a frio. Ligar/desligar a fonte de alimentação pode aumentar o tempo de configuração. 6.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.

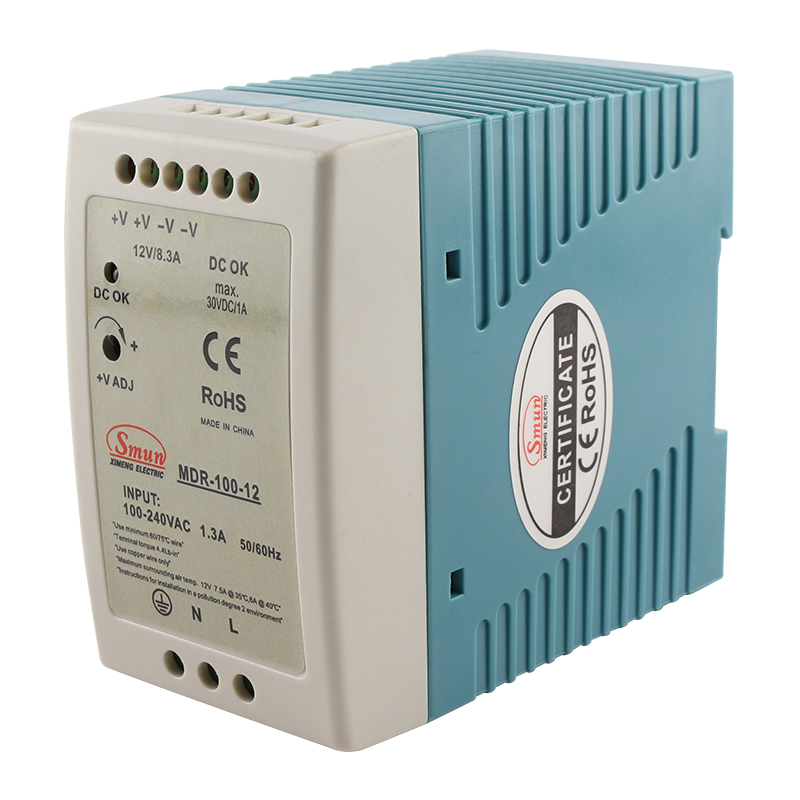

Modelo		MDR-100-12	MDR-100-24	MDR-100-48
Saída	Tensão CC	12V	24V	48V
	Intervalo atual	0-8.3a	0-4.2a	0-2.1a
	Poder nominal	99.6W	100,8w	100,5W
	Ruído de ondulação (máx)	120MVP-P	150mvp-p	180MVP-P
	Tensão adj.Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerância à tensão	± 1,0%	± 1,0%	± 1,0%
	Regulação da linha	± 1,0%	± 1,0%	±0,2%
	Regulação de carga	± 1,0%	± 1,0%	± 0,5%
	Configure, tempo de subida	500ms,30ms/230VAC 1000ms,30ms/115VAC (carga total)
	Segure o tempo	50 ms/230 VCA 20 ms/115 VCA (carga total)
Entrada	Faixa de tensão	85 ~264VCA 124~370VCC
	Freqüência	47 ~ 63Hz
	Eficiência	76%	80%	84%
	Corrente CA.	0,55 A/115 VCA 0,35 A/230 VCA
	CORENTE DE INRUSH	20A/115 VCA 40A/230 VCA
	Corrente de vazamento	<1MA / 240VAC
Proteção	Sobrecarga	105 ~ 160% Power de saída nominal
		Tipo de proteção: modo soluço, recupera automaticamente após a condição de falha ser removida.
	Sobre tensão	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de proteção: Desliga o/p voltahe, recupera automaticamente após a condição de falha ser removida
Função	Sinal ativo DC OK (máx.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabalho	-20~ +70℃ (Consulte a curva de redução como folha de dados da SMUN)
	Umidade de trabalho	20 ~ 90% RH não-condescente
	Temp.humidade de armazenamento	-20 ~ +85℃, 10 ~ 90% UR
	Temp.coeficient	± 0,03%/℃ (0 ~ 50 ℃)
	Vibração	Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6
Segurança	Padrões de segurança	Cumprir os padrões de segurança CE e GB4943.1
	Suportar tensão	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistência ao isolamento	I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH
	Emissão EMC	En61000-3-2: 2014/en61000-3-3: 2013
	Imunidade EMC	EN55032:2015/EN55035:2017/60950-1
Outros	Mtbf	>346 mil horas MIL-HDBK-217F (25 ℃)
	Dimensão	5590100mm (CLA)
	Embalagem	0,45kg
Observação	1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação da linha e regulação de carga. 4. A saída precisa ser reduzida sob a condição de baixa tensão de entrada, consulte o gráfico da curva de redução para obter detalhes. 5. O tempo de configuração é medido na primeira partida a frio. Ligar/desligar a fonte de alimentação pode aumentar o tempo de configuração. 6.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes.
