Descrição:
As fontes de alimentação do modo de comutador da série LRS-100 fazem parte da linha de produtos SMUN, oferecendo uma variedade de opções de tensão de saída, incluindo, entre outros, 5V, 12V, 15V, 24V, 36V e 48V. Essas fontes de alimentação são projetadas para fornecer um constante e estável 100 watts (W) de potência de saída com alta eficiência, geralmente superando a das fontes de alimentação linear convencionais, minimizando assim o desperdício de energia e a dissipação térmica.
Caracterizada por uma ampla tolerância à tensão de entrada, normalmente de 85 a 264 volts alternando a corrente (VAC), a série LRS-100 garante a compatibilidade com várias tensões de rede em todo o mundo, sem exigir dispositivos de regulação de tensão externa. Cada modelo dentro da série é adaptado para fornecer uma tensão de saída de corrente direta (DC) específica e precisamente regulada, adequando a aplicações com requisitos de tensão distintos. Por exemplo, o LRS-100-24 forneceria um DC consistente de 24 volts na classificação de corrente apropriada.
Enfatizando a compactação, a série LRS-100 apresenta um perfil ultra-mais-mais, tornando-o particularmente vantajoso em instalações com restrição de espaço e contribuindo para integração perfeita em sistemas complexos ou gabinetes confinados. Construídos para suportar ambientes industriais exigentes, essas fontes de alimentação incorporam medidas de proteção robustas contra condições de sobrecorrente, curto-circuito e sobretensão, garantindo confiabilidade a longo prazo e segurança operacional.
Na adesão à reputação de Smun de atender aos rigorosos padrões internacionais, a série LRS-100 provavelmente transportará certificações como CE e CCC, atestando o cumprimento dos regulamentos essenciais de segurança e compatibilidade eletromagnética (EMC). Isso garante que a adequação da fonte de alimentação para a implantação global em vários setores e mercados.
Aplicações:
Automação e controle industriais: fornecendo energia CC estável aos controladores lógicos programáveis (PLCs), sensores, atuadores e outros equipamentos nas configurações de automação de fábrica e controle de processos.
Soluções de iluminação LED: acionando várias luminárias LED, como luzes de tira, luzes de painel ou acessórios com requisitos de tensão fixa, garantindo iluminação consistente e vida útil do componente estendido.
Características:
Entrada CA universal/alcance completo
Filtro EMI embutido, ondulação minúscula
Protections: curto -circuito/sobrecarga/over tensão
Resfriamento por convecção de ar grátis
43.000 horas de operação contínua a 20 ℃
Teste de queimadura de carga total 100%
Indicador LED para energia em
Conformidade com IEC/EN60335-1 (PD3) e IEC/EN61558-1,2-16 Adequado para eletrodomésticos
Garantia de 3 anos
Em resumo, as fontes de alimentação do modo de comutação da série LRS-100, com sua qualidade eficiente, estável e compacta e qualidade de nível industrial, são amplamente empregadas em diversos setores, como automação industrial, monitoramento de segurança, iluminação LED, eletrodomésticos e instrumentação, onde é necessária uma fonte de energia DC confiável. A disponibilidade de múltiplas versões de tensão de saída atende a diferentes requisitos de nível de tensão de vários dispositivos, enquanto sua faixa de tensão de entrada universal e certificações abrangentes de segurança garantem adaptabilidade e conformidade em uma ampla gama de cenários de aplicação.
Especificações :
| Modelo | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| Saída | Tensão CC | 12V | 15V | 24V | 36V | 48V |
| Intervalo atual | 0-8.3a | 0-6.7a | 0-4.5a | 0-2.78a | 0-2.1a |
| Poder nominal | 99.6W | 100,5W | 108W | 100.1W | 100,8w |
| Ruído de ondulação (máx) | 120MVP-P | 120MVP-P | 150mvp-p | 200mvp-p | 200mvp-p |
| Tensão adj.Range | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | 32.4 ~ 39.6V | 43.2 ~ 52.8V |
| Tolerância à tensão | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% |
| Regulação da linha | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regulação de carga | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Configure, tempo de subida | 500ms, 30ms/230vac 500ms, 30ms/115Vac (carga total) |
| Segure o tempo | 55ms/230VAC 10ms/115VAC (carga total) |
| Entrada | Faixa de tensão | 85 ~ 264VAC 120 ~ 373VDC |
| Freqüência | 47 ~ 63Hz |
| Eficiência | 88% | 88,5% | 90% | 90,5% | 91% |
| Corrente CA. | 1.9A/115VAC 1.2A/230VAC |
| CORENTE DE INRUSH | Início frio: 50a/230vac |
| Corrente de vazamento | <0,75mA / 240VAC |
| Proteção | Sobrecarga | 110 ~ 150% Power de saída nominal |
| Proteção Tye: modo Soluço, recupere automaticamente após a remoção da condição de falha |
| Sobre tensão | 13.8 ~ 16.2V | 18.8 ~ 21.8V | 27.6 ~ 32.4V | 41.4 ~ 48.6V | 55,2 ~ 64.8V |
| Tipo de proteção: desligar a tensão O/P, renovar para recuperar |
| Ambiente | Temperatura de trabalho | -20 ~ +70 ℃ (consulte a curva de deraca como folha de dados da SMUN) |
| Umidade de trabalho | 20 ~ 90% RH não-condescente |
| Temp.humidade de armazenamento | -45 ~ +85 ℃, 20 ~ 95% RH não-condescente |
| Temp.coeficient | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibração | 10 ~ 500Hz, 2G 10 min/1 ciclo, 60min.Come eixos xyz |
Segurança
| Padrões de segurança | GB4943.1, EN60950.1 Aprovado |
| Suportar tensão | I/PO/P: 1,5KVAC I/P-FG: 1,5KVAC O/P-FG: 0,5KVAC |
| Resistência ao isolamento | I/PO/P, I/P-FG, O/P-FG: 100m Ohms/500VDC/25 ℃/70% RH |
| Emissão EMC | En61000-3-2: 2014/en61000-3-3: 2013 |
| Imunidade EMC | EN 55032: 2015/EN55035: 2017/60950-1 |
| Outros | Mtbf | ≥720,6k hrs mil-hdbk-217f (25 ℃) |

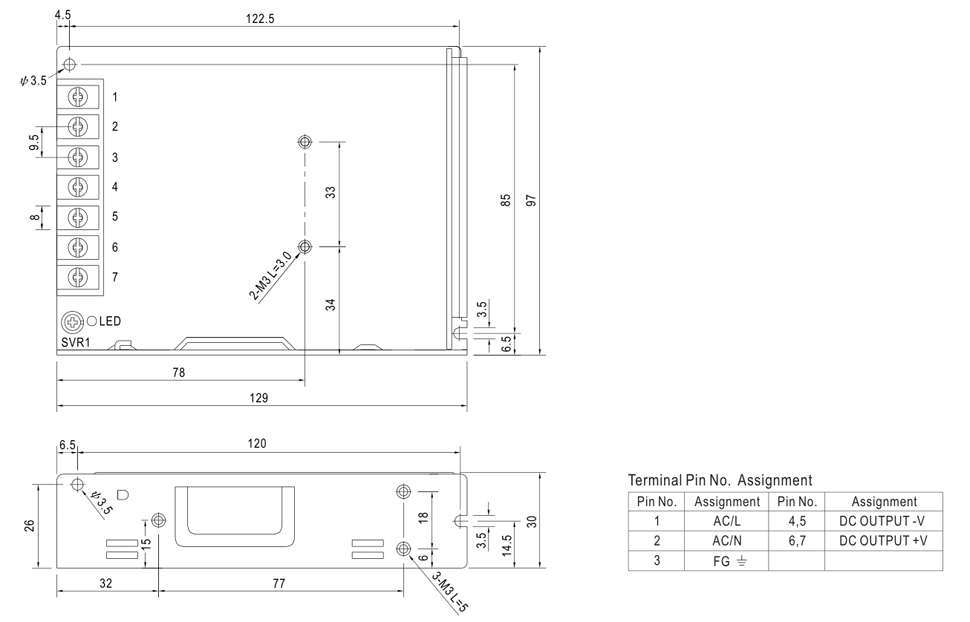

| Dimensão | 129*97*30mm (L*W*H) |
| Embalagem | 0,34 kg; 40pcs/14,8kg/ctn |
| Observação | 1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O ruído de ripple são medidos a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo de 0,1UF e 47UF. 3.Tolerância inclui tolerância de configuração, regulação de linha e regulação de carga. 4. A saída de derivação é necessária sob baixa tensão de entrada. Por favor, consulte a curva de derrada para obter detalhes. 5.A fonte de alimentação deve ser considerada como parte dos componentes do sistema. Todos os testes EMC testarão amostras em uma placa de ferro de metal com uma espessura de 1 mm, um comprimento de 360 mm e largura de 36 mm. 6.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes. |
