Introdução
No mundo moderno da eletrônica, todos os dispositivos – desde o carregador do smartphone até sistemas de automação industrial – dependem de uma fonte confiável de conversão de energia. No centro desta conversão está o adaptador de energia chaveado , um dispositivo compacto, mas altamente eficiente, que transforma energia elétrica na tensão e corrente precisas exigidas pelos equipamentos eletrônicos. Ao contrário das fontes de alimentação lineares mais antigas, os adaptadores de energia chaveados oferecem maior eficiência, menor geração de calor e formatos menores, tornando-os indispensáveis em aplicações de consumo e industriais. Compreender como funcionam estes adaptadores, as suas vantagens e as suas diferentes classificações é fundamental para selecionar o adaptador certo para qualquer necessidade de gestão de energia.

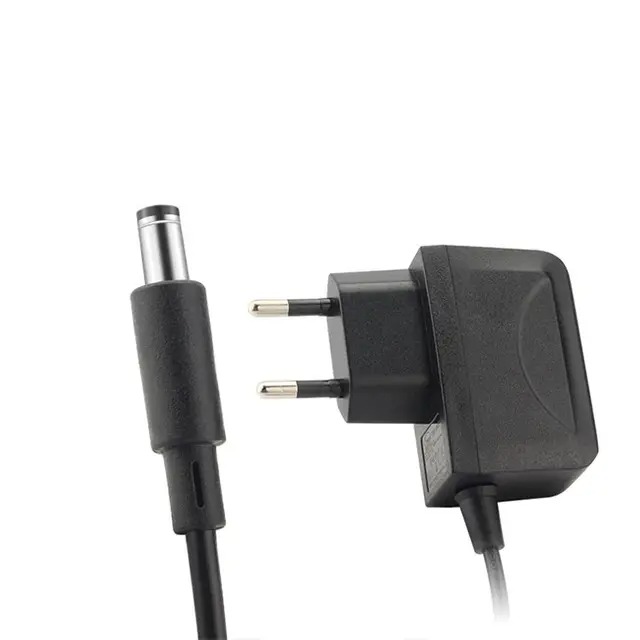

O que é um adaptador de alimentação comutada?
Um adaptador de energia comutada , muitas vezes chamado de fonte de alimentação comutada (SMPS) , é um dispositivo eletrônico que converte energia elétrica de forma eficiente, ligando e desligando rapidamente uma série de transistores. Este processo regula e estabiliza a tensão e a corrente de saída, minimizando a perda de energia. Em vez de usar um transformador volumoso como os adaptadores lineares tradicionais, os adaptadores de energia de comutação utilizam comutação de alta frequência e componentes menores para obter maior eficiência e tamanho compacto.
Basicamente, o adaptador de energia chaveado opera com base no princípio da modulação por largura de pulso (PWM) . Ao controlar a duração dos estados “ligado” e “desligado” do switch, o adaptador pode regular com precisão a quantidade de energia fornecida à carga. Este método permite que o adaptador mantenha uma saída estável apesar das flutuações na tensão de entrada ou nas condições de carga – um recurso essencial para eletrônicos sensíveis.
Como funciona um adaptador de alimentação comutada
Para entender o princípio de funcionamento de um adaptador de energia chaveado , é útil analisar seus principais estágios de conversão de energia. Abaixo está uma sequência simplificada de operações:
| Descrição | da função | do estágio |
| Retificação de entrada | Converte AC em DC | A energia CA de entrada é retificada e filtrada em tensão CC. |
| Comutação de alta frequência | Regulação de energia | Um transistor liga e desliga em alta frequência (20–500 kHz), controlando o fluxo de potência. |
| Conversão de Transformador | Escala de tensão | Um transformador de alta frequência ajusta a tensão aos níveis de saída desejados. |
| Retificação e Filtragem | Produz saída DC limpa | O sinal é retificado novamente e filtrado para produzir uma saída CC estável. |
| Controle de Feedback | Mantém a regulamentação | Um circuito de feedback monitora a saída e ajusta o ciclo de trabalho de comutação para garantir um desempenho consistente. |
O circuito de feedback é a parte mais crítica do projeto – ele garante que a tensão de saída permaneça constante mesmo quando a tensão de entrada ou as condições de carga variam. Isto é o que dá aos adaptadores de energia chaveados sua excelente estabilidade e adaptabilidade.

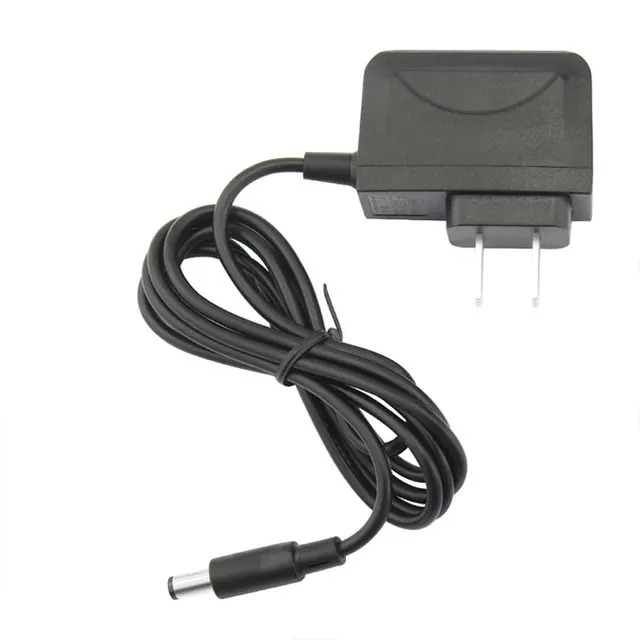

Tipos de adaptadores de energia de comutação
Os adaptadores de energia comutados vêm em vários designs, cada um adequado para aplicações específicas. Sua classificação depende da potência, topologia de conversão e funcionalidade. Abaixo estão os principais tipos:
| Tipo | Descrição | Aplicações comuns |
| Adaptador de comutação AC-DC | Converte corrente alternada (AC) em corrente contínua (DC). | Carregadores de laptop, roteadores, drivers de LED. |
| Conversor DC-DC | Converte uma tensão DC em outra. | Dispositivos alimentados por bateria, eletrônica automotiva. |
| Adaptador Isolado | Usa um transformador para isolar entrada e saída. | Equipamentos médicos, dispositivos de comunicação. |
| Adaptador não isolado | Sem isolamento galvânico; mais compacto. | Sistemas embarcados, circuitos de baixa tensão. |
| Adaptador Programável | A tensão/corrente de saída pode ser ajustada via controle de software ou hardware. | Automação industrial, instrumentos de laboratório. |
Cada tipo é projetado para eficiência e segurança dentro de seu domínio operacional. Por exemplo, os adaptadores de energia comutados AC-DC são onipresentes em produtos eletrônicos de consumo, enquanto os adaptadores isolados são vitais para evitar choques elétricos em ambientes sensíveis ou de alto risco.
Componentes principais e suas funções
Cada adaptador de energia chaveado consiste em componentes eletrônicos críticos que trabalham juntos de forma harmoniosa. A compreensão de suas funções fornece informações sobre o desempenho geral do adaptador.
Diodos retificadores: Convertem corrente CA em CC durante o estágio de entrada inicial.
Capacitores de filtro: suavizam as ondulações de tensão para uma saída CC estável.
Transistores de comutação (MOSFETs): atuam como interruptores de alta velocidade para controlar o fluxo de energia.
Transformadores: Aumente ou diminua a tensão e forneça isolamento.
Optoacopladores: Garanta uma comunicação de feedback segura entre circuitos de alta e baixa tensão.
IC controlador PWM: Gera sinais de comutação e gerencia o circuito de regulação de energia.
Indutores e capacitores de saída: Filtre o ruído de alta frequência para fornecer uma saída CC limpa.
Cada componente é otimizado para eficiência, resistência ao calor e conformidade com a segurança. A complexidade do design desses adaptadores reflete o equilíbrio entre desempenho, custo e confiabilidade.
Vantagens de trocar adaptadores de energia em vez de fontes de alimentação lineares
O domínio dos adaptadores de energia chaveados na indústria eletrônica moderna decorre de várias vantagens importantes em relação às fontes de alimentação lineares:
| Recurso | Adaptador de alimentação de comutação | Fonte de alimentação linear |
| Eficiência | Normalmente 80–95% | Cerca de 50-60% |
| Tamanho e peso | Compacto e leve | Volumoso devido a grandes transformadores |
| Geração de calor | Mínimo | Produção de calor significativa |
| Faixa de tensão de entrada | Amplo (100–240 Vca) | Estreito |
| Eficiência de custos | Mais econômico para alta potência | Mais barato para potência muito baixa |
| Desempenho de ruído | Requer filtragem | Naturalmente baixo ruído |
Essas vantagens tornam os adaptadores de energia de comutação ideais para projetos com eficiência energética, dispositivos portáteis e sistemas onde o espaço é limitado. No entanto, os adaptadores lineares ainda são usados em cenários que exigem ruído ultrabaixo, como amplificação de áudio ou testes de laboratório.
Aplicações comuns de adaptadores de energia comutados
A versatilidade da troca de adaptadores de energia permite que eles alimentem quase todos os dispositivos eletrônicos modernos. Suas aplicações variam desde pequenos dispositivos de consumo até sistemas industriais pesados. Alguns dos usos mais comuns incluem:
Eletrônicos de consumo: smartphones, laptops, tablets e dispositivos domésticos inteligentes.
Equipamento de rede: Roteadores, modems e sistemas PoE.
Sistemas de iluminação LED: drivers energeticamente eficientes para iluminação residencial e comercial.
Automação Industrial: Sistemas de controle e controladores lógicos programáveis (CLPs).
Equipamento Médico: Dispositivos de diagnóstico que requerem energia precisa e isolada.
Sistemas Automotivos: Conversores DC-DC para veículos elétricos e sistemas de infoentretenimento.
Ao adaptar a tensão, a corrente e o formato, os fabricantes podem projetar adaptadores que atendem perfeitamente aos requisitos exclusivos de cada aplicação.
Considerações sobre eficiência energética e fator de potência
Os adaptadores de energia chaveados modernos são projetados não apenas para desempenho, mas também para sustentabilidade ambiental. Padrões de eficiência como Energy Star , DOE Nível VI e Diretiva ErP impõem limites rígidos ao consumo de energia e às perdas de conversão.
Para atingir esses benchmarks, os adaptadores integram:
Circuitos de correção de fator de potência (PFC) que melhoram o alinhamento da forma de onda da corrente com a tensão.
Retificação síncrona para reduzir perdas de condução.
Projetos de baixo consumo de energia em espera que consomem menos de 0,1 W no modo inativo.
Os adaptadores de alta eficiência não apenas conservam energia, mas também reduzem o calor, prolongando a vida útil do produto e reduzindo os custos operacionais. Isto é particularmente crucial em implantações em larga escala, como data centers e sistemas domésticos inteligentes.
Requisitos de segurança, padrões e certificação
A segurança é um aspecto inegociável de qualquer adaptador de energia chaveado . Como esses dispositivos suportam altas tensões e correntes, eles devem atender a rigorosos padrões internacionais. As certificações mais comuns incluem:
UL (Underwriters Laboratories) – Garante a conformidade com os padrões de segurança norte-americanos.
CE (Conformité Européenne) – Obrigatório para venda no Espaço Económico Europeu.
FCC (Comissão Federal de Comunicações) – Limita a interferência eletromagnética.
RoHS (Restrição de Substâncias Perigosas) – Restringe o uso de materiais nocivos como chumbo ou mercúrio.
IEC 62368-1 – Norma de segurança para equipamentos de áudio/vídeo, TI e comunicação.
Os adaptadores que possuem essas marcas foram submetidos a testes extensivos para garantir a integridade do isolamento, o gerenciamento térmico e a confiabilidade elétrica.
Escolhendo o adaptador de alimentação de comutação correto
A seleção do correto adaptador de alimentação de comutação requer consideração cuidadosa de vários fatores:
Faixa de tensão de entrada: Corresponde aos padrões de energia regionais (por exemplo, 100–240 Vca para uso universal).
Tensão e corrente de saída: certifique-se de que o adaptador atenda ou exceda ligeiramente a classificação do dispositivo.
Tipo de conector e polaridade: confirme a compatibilidade com o dispositivo alvo.
Classificação de eficiência: Escolha modelos certificados Energy Star ou Nível VI para melhor desempenho.
Condições ambientais: Considere temperatura, umidade e proteção contra entrada (classificação IP).
Certificações de segurança: Sempre verifique a conformidade com os padrões regionais ou específicos do setor.
A seleção adequada garante confiabilidade, segurança e economia de energia a longo prazo, evitando mau funcionamento ou danos ao dispositivo.
Conclusão
O adaptador de alimentação de comutação representa um avanço fundamental na eletrônica moderna, combinando design compacto, alta eficiência e compatibilidade universal. Desde dispositivos pessoais até sistemas industriais, estes adaptadores permitem uma conversão de energia estável e eficiente numa vasta gama de aplicações. Compreender o seu funcionamento, vantagens e critérios de seleção capacita engenheiros, consumidores e empresas a tomar decisões mais inteligentes num mundo cada vez mais consciente da energia.
Perguntas frequentes
1. Qual é o objetivo principal de um adaptador de energia chaveado?
Ele converte a entrada elétrica CA ou CC em uma saída CC regulada e estável com alta eficiência, adequada para alimentar dispositivos eletrônicos.
2. Por que a troca de adaptadores de energia é mais eficiente do que os lineares?
Porque usam transistores chaveadores de alta frequência para minimizar a perda de energia, resultando em maior eficiência de conversão e menos calor.
3. A troca de adaptadores de energia é segura para uso?
Sim, quando atendem a certificações como UL, CE e FCC. Isso garante que o adaptador esteja seguro contra sobretensão, superaquecimento e curtos-circuitos.
4. Posso usar um adaptador de alimentação comutada de maior potência em meu dispositivo?
Sim, desde que a tensão de saída corresponda e a polaridade esteja correta. O dispositivo consumirá apenas a energia necessária.
5. Qual é a vida útil de um adaptador de energia chaveado?
Normalmente entre 3 e 7 anos , dependendo das condições de uso, níveis de carga e qualidade dos componentes.
