O que PFC significa em uma fonte de alimentação comutada médica

A Correção do Fator de Potência (PFC) serve como um método crítico para maximizar o uso real de energia e minimizar a distorção harmônica em redes de energia. Os engenheiros médicos enfrentam um desafio único ao integrar esta tecnologia em ambientes clínicos. Você deve navegar por uma tensão delicada entre dois requisitos conflitantes. Padrões rígidos de emissão de harmônicos (IEC 61000-3-2) exigem filtragem agressiva. Enquanto isso, regulamentações rigorosas de segurança do paciente limitam severamente as correntes de fuga permitidas (IEC 60601-1). Especificar uma fonte de alimentação sem PFC adequado introduz riscos imediatos no projeto. Freqüentemente, leva à falha na certificação regulatória, ao bloqueio do acesso ao mercado e a reprojetos dispendiosos em estágio final.

Além disso, os sistemas de energia não corrigidos consomem energia reativa. Isto causa graves interferências na rede em ambientes hospitalares sensíveis. Essa interferência ameaça a operação estável dos sistemas de suporte à vida e dos equipamentos de imagem de precisão próximos. Neste guia, você aprenderá os mecanismos exatos por trás do PFC médico. Exploraremos as compensações vitais entre os métodos de correção ativos e passivos. Você também descobrirá critérios acionáveis ​​para avaliar a dissipação térmica, a mitigação de EMI e as restrições de corrente de fuga para seu próximo projeto de dispositivo médico.

Principais conclusões

• O PFC é um requisito regulatório para a maioria dos dispositivos médicos que consomem mais de 75 W, mitigando a distorção harmônica que pode interromper equipamentos hospitalares sensíveis.
• As fontes de alimentação médica devem equilibrar as frequências de comutação do PFC ativo com restrições estritas de EMI e correntes de fuga.

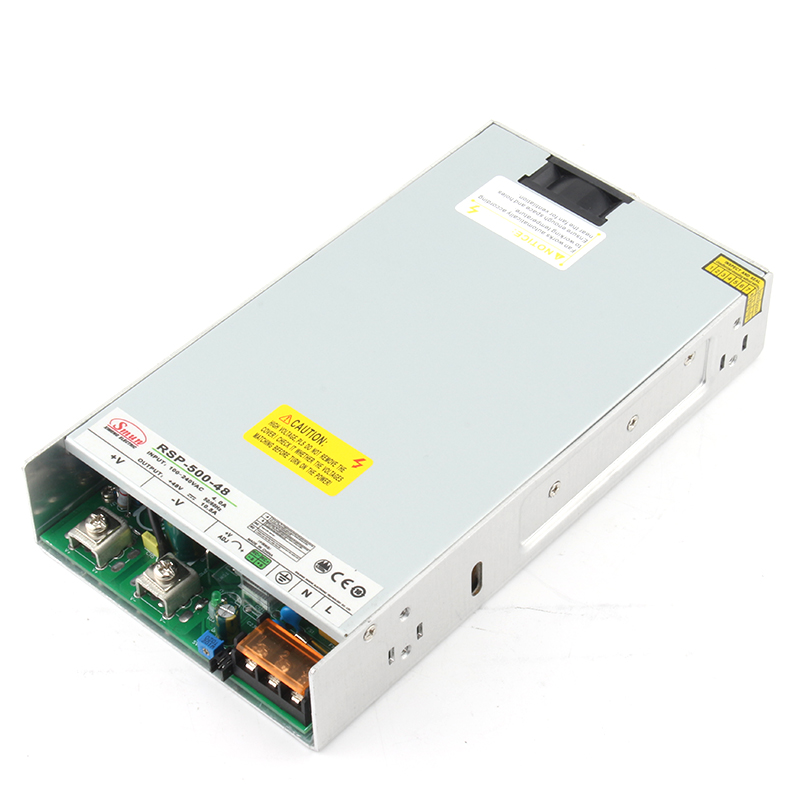

• Ao adquirir soluções de alta potência (por exemplo, uma fonte de alimentação de comutação médica de 500 W), o PFC ativo que utiliza topologias avançadas (como conversores ressonantes LLC) é fundamental para o gerenciamento térmico e a eficiência.
• A avaliação do fornecedor deve priorizar a conformidade comprovada com a IEC 60601-1, dados robustos de MTBF (tempo médio entre falhas) e curvas de redução transparentes.

Os motivadores de negócios e conformidade por trás do PFC médico

O problema com cargas não lineares

Os dispositivos médicos modernos dependem fortemente de fontes de alimentação comutadas. Essas unidades operam como cargas não lineares. Eles não consomem corrente contínua da rede elétrica CA. Em vez disso, os retificadores e capacitores da ponte interna consomem corrente em pulsos curtos e de alta magnitude. Esses pulsos rápidos ocorrem apenas quando a tensão de entrada excede a tensão armazenada no capacitor bruto. Este ângulo de condução estreito distorce a forma de onda CA sinusoidal de entrada.

Chamamos essa distorção de corrente harmônica. A distorção harmônica reflete diretamente na rede elétrica do hospital. Se não forem verificadas, essas correntes harmônicas se acumulam em vários dispositivos. Criam graves ineficiências e desestabilizam a rede energética local. Abordar esta realidade física continua a ser a principal função de uma fonte de alimentação médica PFC . A integração da correção efetiva molda a forma de onda da corrente de entrada, forçando-a a espelhar de perto a tensão de entrada.

Linhas de base regulatórias (IEC 61000-3-2)

Os órgãos reguladores reconhecem a ameaça representada pela distorção harmônica. Consequentemente, impõem limites rigorosos através da norma IEC 61000-3-2. Este regulamento rege especificamente as emissões de corrente harmônica para equipamentos que consomem até 16 amperes por fase. Geralmente, qualquer dispositivo médico que consuma mais de 75 watts deve cumprir estes limites harmônicos. A aprovação deste padrão não é negociável.

A falta de conformidade com a IEC 61000-3-2 impede que os fabricantes obtenham uma marca CE ou certificação UL. Sem essas marcas de segurança, você não poderá vender legalmente seu equipamento nos principais mercados globais. A norma categoriza os equipamentos em diferentes classes, atribuindo limites de emissão específicos para cada ordem harmônica. Projetar um sistema compatível exige que os engenheiros integrem o PFC de forma proativa, em vez de tratá-lo como uma reflexão tardia.

Proteção de infraestrutura hospitalar

Os hospitais operam infraestruturas elétricas altamente complexas e rigorosamente regulamentadas. Minimizar a potência reativa é absolutamente crítico nestes ambientes clínicos. A alta distorção harmônica degrada a qualidade da energia em toda a instalação. Ele superaquece a fiação neutra, podendo causar risco de incêndio. Também causa disparos incômodos de disjuntores, cortando abruptamente a energia para enfermarias específicas.

Mais importante ainda, a interferência na rede representa um risco direto para a segurança do paciente. O ruído harmônico pode distorcer as leituras em monitores de ECG sensíveis. Ele introduz artefatos em exames de ressonância magnética de alta resolução e pode interferir nos microprocessadores que controlam os ventiladores automatizados de suporte à vida. Ao implementar um PFC robusto, os fabricantes protegem tanto a infra-estrutura física das instalações como a integridade operacional dos equipamentos médicos adjacentes.

PFC ativo versus passivo: categorias de soluções para projetos médicos

Os engenheiros geralmente escolhem entre dois métodos principais de correção do fator de potência: passivo e ativo. Cada abordagem oferece vantagens distintas e limitações inerentes. A seleção da categoria correta depende inteiramente do consumo de energia do seu dispositivo, das restrições de espaço físico e da eficiência desejada.

PFC passivo

O PFC passivo depende inteiramente de componentes tradicionais sem comutação. O mecanismo utiliza filtros indutivos (chokes) e filtros capacitivos para suavizar a forma de onda da corrente pulsada. O indutor limita a taxa de mudança de corrente, ampliando o ângulo de condução.

A principal vantagem do PFC passivo reside na sua simplicidade. Não requer comutação ativa, o que significa que não gera interferência eletromagnética de alta frequência (EMI). Possui confiabilidade excepcional devido ao baixo número de componentes. No entanto, as desvantagens são significativas. Os filtros passivos são incrivelmente pesados ​​e volumosos. Além disso, permanecem geralmente incapazes de atingir um Fator de Potência (PF) acima de 0,75 a 0,80. Como resultado, este método só é viável para dispositivos médicos de mesa de baixo consumo de energia e altamente sensíveis ao custo, onde o tamanho e o peso não são as principais preocupações.

PFC ativo

O PFC ativo utiliza circuitos de comutação ativos, normalmente em uma topologia de conversor boost. Este mecanismo usa um circuito integrado de controle (IC) para ligar e desligar rapidamente um MOSFET. Esta ação força a corrente de entrada a rastrear continuamente a fase e o formato da forma de onda da tensão de entrada.

Soluções ativas oferecem desempenho excepcional. Eles atingem rotineiramente um PF superior a 0,95, eliminando efetivamente a distorção harmônica. O circuito é leve e compacto. O PFC ativo também suporta automaticamente tensões de entrada universais (90 VCA a 264 VCA). A principal desvantagem envolve a geração de ruído de alta frequência (EMI), que requer uma filtragem subsequente cuidadosa. Esta abordagem é absolutamente obrigatória para aplicações de grande tiragem. Por exemplo, uma moderna fonte de alimentação de comutação médica de 500 W depende exclusivamente do Active PFC para atender a requisitos rígidos de tamanho, peso e eficiência.

Gráfico de comparação: PFC ativo vs. passivo em aplicações médicas

Dimensões básicas de avaliação para uma fonte de alimentação médica PFC

Eficiência e Dissipação Térmica

A adição de um estágio PFC ativo impacta inevitavelmente a eficiência geral do sistema. Como a energia deve passar por um circuito de comutação adicional antes de chegar ao conversor CC-CC principal, você introduz um novo ponto de perda de energia. Avaliar quão bem uma unidade gerencia essa perda é crucial.

Ao selecionar uma de alta potência fonte de alimentação médica PFC , preste muita atenção à topologia subjacente. Procure especificamente conversores ressonantes LLC emparelhados com o estágio PFC. As topologias LLC permitem Zero Voltage Switching (ZVS). O ZVS minimiza drasticamente as perdas de comutação nos transistores. Esta redução reduz diretamente a carga térmica. A menor geração de calor é especialmente crítica em dispositivos médicos sem ventilador ou completamente fechados, onde o resfriamento ativo é proibido devido aos riscos de contaminação.

Compensações de EMI vs. Corrente de Vazamento

O projeto da fonte de alimentação médica envolve uma tensão constante de engenharia entre a supressão de ruído e a manutenção da segurança do paciente. Esta dinâmica requer atenção rigorosa durante a fase de avaliação.

• A tensão de engenharia: Conforme estabelecido, o PFC ativo gera EMI de alta frequência. Para evitar que esse ruído chegue à rede hospitalar, os engenheiros implementam filtros EMI. Esses filtros contam com capacitores Y conectados entre a linha de energia e o aterramento. No entanto, os capacitores Y aumentam diretamente a corrente de fuga à terra. Em um ambiente médico, o excesso de corrente de fuga pode ser fatal para o paciente.
• Critérios de Sucesso: Você não pode simplesmente aumentar o tamanho do capacitor para bloquear o ruído. A fonte de alimentação deve utilizar CIs de controle PFC avançados e magnetismo altamente otimizado. Esses componentes refinados suprimem a EMI na fonte. Isto permite que a unidade utilize capacitores Y menores, mantendo a corrente de fuga bem abaixo dos limites estritos definidos pela IEC 60601-1. Verifique sempre se a unidade atende aos limites específicos de classificação CF (Flutuação Cardíaca) ou BF (Flutuação Corporal).

Adaptação de faixa de entrada universal

As tensões da rede hospitalar variam significativamente em todo o mundo. Mesmo dentro de uma única instalação, quedas de tensão ocorrem frequentemente quando máquinas pesadas são ligadas. Você deve verificar se o circuito PFC ativo mantém alta eficiência em todas as flutuações globais de tensão do hospital.

Uma fonte robusta funcionará perfeitamente de 90 VCA a 264 VCA sem exigir intervenção manual. Verifique as curvas de eficiência fornecidas pelo fabricante. Estágios PFC mal projetados sofrem enormes quedas de eficiência na extremidade inferior do espectro de tensão (por exemplo, 90 VCA). Esta queda resulta em picos repentinos de calor, que podem desencadear mecanismos de desligamento térmico durante procedimentos médicos críticos.

Realidades de implementação e riscos de integração

Mesmo a folha de especificações mais impressionante não pode garantir uma integração perfeita. Ao incorporar essas fontes de alimentação em um chassi mecânico, surgem vários riscos práticos. As equipes de engenharia devem antecipar esses desafios logo no início do ciclo de projeto.

1. Ruído acústico nas proximidades do paciente: O PFC ativo utiliza bobinas e indutores de alta frequência. Sob condições de carga específicas, os materiais do núcleo magnético podem vibrar fisicamente. Esse fenômeno cria um ruído acústico audível, comumente conhecido como 'chiado da bobina'. Em uma sala de servidores movimentada, isso passa despercebido. No entanto, em uma enfermaria de recuperação silenciosa ou em uma aplicação de contato com o paciente (como máquinas de CPAP), esse gemido agudo causa grande desconforto. Você deve especificar limites rigorosos de ruído acústico ao adquirir unidades destinadas à proximidade do paciente.
2. Déficits de tempo de espera: O tempo de espera refere-se a quanto tempo uma fonte de alimentação pode manter sua saída CC após uma perda repentina de entrada CA. O PFC ativo regula efetivamente a tensão que alimenta o capacitor primário. Este regulamento permite que os engenheiros usem um capacitor fisicamente menor. Infelizmente, um capacitor menor armazena menos energia total, o que pode impactar negativamente o tempo de espera durante transientes na rede hospitalar ou breves quedas de energia. Certifique-se de que a unidade especificada mantenha tempo de espera suficiente (normalmente >20 ms) para permitir que os microprocessadores executem desligamentos normais do sistema.
3. Requisitos de redução de potência: A dinâmica térmica muda drasticamente com base na tensão de entrada e na temperatura ambiente. Analise o desempenho do estágio PFC em temperaturas extremas. A saída de alta potência geralmente requer redução de potência quando operada em tensões de linha baixas (por exemplo, 115 VCA). Em tensões mais baixas, o circuito PFC deve consumir correntes de entrada significativamente mais altas para fornecer a mesma potência de saída. Corrente mais alta significa maior perda de calor resistiva. Mapeie cuidadosamente as curvas de redução de classificação do fornecedor em relação à temperatura operacional máxima esperada do seu dispositivo.

Lógica de fornecimento: como selecionar parceiros de fornecimento de energia médica

Dados de conformidade rastreáveis

Selecionar um fornecedor baseado inteiramente em folhetos de marketing é um convite ao desastre. Muitos fornecedores afirmam que suas unidades são de “qualidade médica” ou apresentam “PFC avançado”. Você deve rejeitar fornecedores que fornecem apenas afirmações genéricas. Exija relatórios de teste CB abrangentes e gráficos de teste EMI oficiais. Revise esses gráficos para garantir que a fonte de alimentação demonstre uma margem confortável abaixo dos limites de emissão padrão. Uma unidade que paira exatamente na linha limite frequentemente falha no teste de integração, uma vez colocada dentro de seu chassi específico de metal ou plástico.

Pedigree e confiabilidade dos componentes

O circuito PFC ativo representa uma seção altamente estressada da fonte de alimentação. O pedigree dos componentes é imensamente importante. Avalie a origem e a qualidade do capacitor PFC primário. Este capacitor específico lida com altas correntes de ondulação e é um ponto comum de falha. As melhores práticas da indústria exigem o uso de capacitores premium com classificação de 105°C de fabricantes respeitáveis ​​(por exemplo, marcas japonesas de primeira linha). Um capacitor de 85°C mais barato reduzirá drasticamente o tempo médio entre falhas (MTBF) de todo o dispositivo médico.

Personalização versus pronto para uso

Determine antecipadamente se sua aplicação requer uma unidade padrão modificada. Unidades padrão prontas para uso funcionam perfeitamente para ambientes benignos. No entanto, os dispositivos médicos frequentemente enfrentam produtos químicos de limpeza agressivos, alta umidade ou restrições únicas de espaço físico. Avalie se o fornecedor pode aplicar revestimento isolante especializado à PCB para proteger os circuitos de controle PFC sensíveis da umidade. Além disso, verifique os recursos de suporte de engenharia local do fornecedor. A comunicação perfeita com a equipe de design acelera o processo de modificação.

Ações da próxima etapa

Passar da fase de investigação para a fase de testes activos requer uma abordagem sistemática. Primeiro, solicite amostras de avaliação física das fontes de alimentação visadas. Não confie apenas em modelos digitais. Em seguida, exija documentação completa do MTBF, garantindo que os dados foram calculados usando padrões reconhecidos como MIL-HDBK-217F ou Telcordia. Por fim, inicie imediatamente os testes de pré-conformidade térmica e EMI. Realize esses testes com a fonte de alimentação montada dentro do chassi real do dispositivo, executando a carga máxima contínua de software.

Conclusão

Especificar o PFC num contexto médico nunca é um simples exercício de assinalar uma caixa. É uma decisão crítica em nível de sistema que impacta diretamente o design térmico, a conformidade com EMI e a segurança final do paciente. Navegar pelos padrões rígidos da IEC 61000-3-2 e IEC 60601-1 exige equilibrar os benefícios harmônicos do PFC ativo em relação aos limites estritos da corrente de fuga. Os engenheiros devem olhar além da potência básica para avaliar topologias avançadas, curvas de redução de potência e pedigree de componentes.

Para aplicações clínicas exigentes, a seleção de uma unidade validada e de alta eficiência minimiza o atrito regulatório e acelera significativamente o tempo de lançamento no mercado. Ao priorizar baixas emissões EMI, tempos de espera ideais e arquiteturas de comutação de tensão zero, você garante que seu dispositivo funcione perfeitamente em redes hospitalares caóticas. Recomendamos que você consulte um engenheiro de aplicação hoje mesmo. Solicite folhas de especificações detalhadas para fontes de alimentação médica padrão para atender perfeitamente à sua carga de energia precisa e aos requisitos de conformidade regulatória.

Perguntas frequentes

P: Qual é a potência mínima exigida pelo PFC em um dispositivo médico?

R: Geralmente, os padrões regulatórios exigem a mitigação de emissões de corrente harmônica (e, portanto, PFC) para fontes de alimentação que consomem mais de 75W. Dispositivos que consomem menos que esse limite geralmente ignoram os limites harmônicos estritos da IEC 61000-3-2, embora as regulamentações regionais individuais possam variar ligeiramente.

P: O PFC ativo pode impactar negativamente a corrente de fuga do paciente?

R: Indiretamente, sim. A comutação de alta frequência do PFC ativo requer filtragem EMI. A filtragem padrão usa capacitores Y que aumentam a corrente de fuga. Os suprimentos de nível médico são projetados especificamente para mitigar essa EMI sem exceder os limites de vazamento seguros.

P: Por que os dispositivos médicos de alta potência especificam topologias LLC juntamente com PFC?

R: Os conversores ressonantes LLC permitem comutação de tensão zero (ZVS), o que reduz drasticamente as perdas de comutação introduzidas pelo estágio PFC ativo. Isto é crucial para manter a alta eficiência e minimizar o calor em dispositivos como uma fonte de alimentação chaveada médica de 500 W.
