Aceitar um novo lote de componentes de energia ou aprovar um protótipo é uma decisão de alto risco. Um conversor elevador abaixo da média pode levar à instabilidade do sistema, falhas de conformidade ou danos catastróficos ao hardware. As fichas técnicas geralmente representam condições laboratoriais ideais e controladas. A aplicação prática introduz estresse térmico, cargas transitórias e parâmetros de entrada variados. Esses fatores expõem falhas ocultas de projeto rapidamente em campo. Projetamos este guia para fornecer aos compradores técnicos e engenheiros de hardware uma estrutura de inspeção objetiva e baseada em evidências. Você aprenderá exatamente como avaliar um módulo step-up antes da aceitação final. Cobrimos detalhadamente testes de carga essenciais, perfis térmicos e verificações de conformidade específicas de aplicações. Nosso objetivo é preencher a lacuna entre as promessas teóricas e a confiabilidade de campo. Ao final, você saberá exatamente quais métricas de desempenho separam um componente robusto de um passivo arriscado. Você pode então aprovar protótipos com segurança para implantação em massa.
Principais conclusões
Verifique se do mundo real as especificações do conversor DC boost estão alinhadas com as afirmações da folha de dados, especificamente em relação à ondulação, ruído e eficiência sob carga máxima.
Exija testes severos de resposta térmica e transitória para garantir que os mecanismos de proteção integrados (OVP, OCP) funcionem sem degradação dos componentes.
Examine as restrições de casos de uso específicos (por exemplo, um conversor de 12 V 19 V CC para aplicações automotivas ou de TI) para conformidade ambiental e EMI.
Avalie o fornecedor do conversor CC boost com base na transparência dos testes, histórico de RMA e capacidade de suporte de engenharia pós-venda.
1. Verifique as especificações do conversor DC Core Boost sob carga
Os engenheiros muitas vezes enfrentam uma dura realidade durante a avaliação de protótipos. As promessas teóricas das folhas de dados raramente correspondem ao desempenho elétrico prático. Sua primeira etapa requer a validação das métricas básicas sob estresse máximo. Você deve levar o hardware aos seus limites operacionais.
Estabilidade de tensão de entrada e saída
Teste o conversor em toda a faixa de tensão de entrada indicada. Muitas unidades funcionam bem na tensão nominal, mas enfrentam dificuldades em extremos. Aplique uma carga 100% contínua. Abaixe a tensão de entrada até seu limite mínimo absoluto. Certifique-se de que a tensão de saída permaneça dentro da faixa de tolerância aceitável. Uma queda repentina na tensão de saída indica uma regulação de feedback deficiente. Também pode apontar para um indutor subdimensionado saturando precocemente.
Avaliação de ondulação e ruído
Não aceite leituras padrão de multímetros digitais para verificação de saída. Os multímetros calculam a média dos transientes de alta frequência. Exige formas de onda do osciloscópio em plena carga para inspecionar ruído de alta frequência e ondulação de comutação. A ondulação excessiva degrada gravemente os componentes lógicos downstream. Ele introduz instabilidade nas linhas de comunicação e interrompe os sensores analógicos.
Erro comum: Evite usar cabos de aterramento de sonda padrão (o 'pigtail'). Fios terra longos funcionam como antenas. Eles captam interferência eletromagnética ambiental (EMI). Em vez disso, use a técnica de medição “ponta e barril”. Mantenha o loop de terra o mais curto fisicamente possível. Limite a largura de banda do osciloscópio a 20 MHz para medições de ondulação padrão.
Curvas de eficiência e verificações céticas
A eficiência determina a dissipação térmica. Trace as curvas de eficiência em capacidades de carga de 20%, 50% e 100%. Os fabricantes costumam destacar o pico de eficiência, que normalmente ocorre em torno de 50% da carga. Você deve avaliar os extremos. Procure quedas acentuadas de eficiência em picos de carga. Um declínio acentuado indica comutação MOSFET ineficiente ou graves perdas no núcleo do indutor. Contamos com especificações rígidas de conversores CC para garantir confiabilidade de longo prazo sob estresse térmico.
Quedas típicas de eficiência versus desempenho esperado
Condição de carga
Comportamento de eficiência esperado
Sinais de alerta de mau design
20% de carga (carga leve)
Ligeiramente inferior ao pico, perdas de comutação gerenciáveis.
Queda extrema de eficiência, indicando falha ao entrar no modo de salto de pulso.
50% de carga (nominal)
Eficiência máxima, muitas vezes correspondendo às afirmações da folha de dados.
Alta geração térmica, não atingindo a eficiência comercializada.
100% de carga (pico)
Queda moderada devido a perdas de condução (I²R).
Queda acentuada em forma de penhasco, indicando saturação do indutor ou limitação térmica severa.
2. Conduza testes rigorosos de resposta térmica e transitória
Prevenir falhas de campo – muitas vezes conhecidas coloquialmente como deixar escapar a “fumaça mágica” – requer validação térmica agressiva. Um componente de energia deve suportar mudanças dinâmicas de carga sem desestabilizar o sistema host. A resiliência operacional a longo prazo depende fortemente da gestão física do calor.
Executando o teste Step-Load
Configure uma carga eletrônica: Conecte a saída a um banco de carga CC programável.
Programe as etapas transitórias: Flutue rapidamente a demanda atual de 10% a 90% e vice-versa.
Meça a recuperação: Monitore a tensão de saída em um osciloscópio.
Analise a forma de onda: Inspecione o tempo total de recuperação e meça o excesso ou a falta de tensão de pico.
A recuperação lenta aponta para uma compensação deficiente do ciclo de feedback. Se a tensão cair muito, os microprocessadores sensíveis serão reiniciados. Se atingir um pico muito alto, você corre o risco de danificar os capacitores downstream.
Perfil térmico com FLIR
Opere o conversor CC CC com carga contínua máxima por um longo período. Um teste padrão requer 24 a 48 horas. Coloque a unidade dentro de um gabinete não ventilado para simular condições reais. Use uma câmera térmica FLIR para identificar pontos quentes na PCB. Concentre sua inspeção no diodo de comutação, no indutor de potência principal e nos capacitores de saída. O calor localizado e sustentado degrada rapidamente o eletrólito do capacitor. Se você não tiver uma câmera térmica, fixe termopares diretamente nos componentes usando epóxi térmico.
Validação da Curva de Derating
Verifique se os limites dos componentes correspondem à curva de redução térmica publicada pelo fabricante. À medida que a temperatura ambiente aumenta, a potência máxima de saída segura diminui. Aumente a temperatura ambiente dentro de sua câmara de teste até o limite máximo especificado. Se o sistema desligar prematuramente ou queimar, o projeto de gerenciamento térmico interno será inadequado.
3. Nuances específicas da aplicação: o cenário de 12 V a 19 V
As topologias padrão geralmente falham quando sujeitas às rigorosas demandas das aplicações de borda. Indústrias como automotiva, telecomunicações e computação industrial exigem tolerâncias operacionais especializadas. Contextualizar seu ambiente de teste é crucial.
O requisito de referência

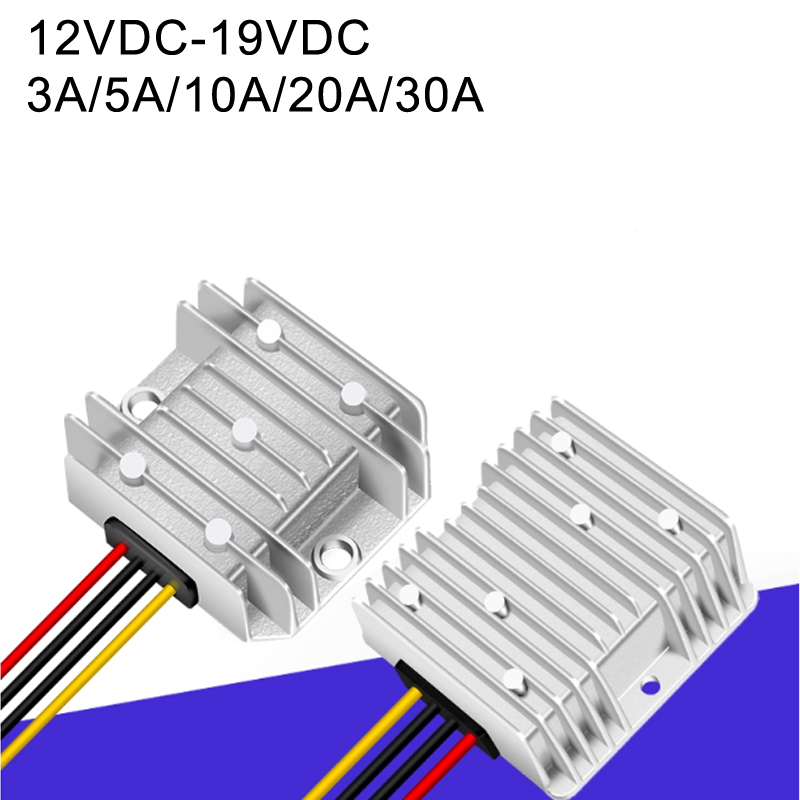

Adaptar trilhos de bateria padrão de 12 V a equipamentos industriais ou de TI de 19 V é um desafio comum. O conversor boost de 12v 19v dc serve como uma excelente referência para esta categoria. As baterias não fornecem energia limpa e estável. Eles flutuam muito com base no estado de carga e nas cargas do sistema paralelo. O conversor deve isolar o delicado equipamento de 19 V dessas condições caóticas de entrada.
Resiliência de manivela a frio e despejo de carga
Se você pretende implantar a unidade em ambientes automotivos ou de máquinas pesadas, deverá testar transientes elétricos específicos.
Arranque a frio: Quando um motor arranca, a tensão da bateria pode cair drasticamente (muitas vezes até 6 V ou menos). Inspecione como o conversor lida com essa queda repentina de tensão de entrada. Não deve diminuir a saída de 19V.
Descargas de carga: Se a bateria for desconectada enquanto o alternador estiver carregando, um enorme pico de tensão inundará o barramento de alimentação. O conversor deve bloquear esse surto para proteger a carga útil downstream.
Testes de conformidade EMI e EMC
As topologias step-up são inerentemente ruidosas. Eles dependem de comutação de alta frequência para aumentar a tensão. Inspecione o layout da PCB para ver se há blindagem adequada e circuitos de corrente apertados. Solicite relatórios de certificação CISPR 25 (automotivo) ou EN 55032 (industrial) de terceiros. Esta documentação garante que o conversor não interferirá com componentes eletrônicos sensíveis adjacentes ou comunicações de rádio.
4. Avalie a proteção incorporada e a recuperação de falhas
Falhas de hardware são inevitáveis em implantações em campo. Avaliar como o hardware se comporta quando algo dá errado separa os componentes de nível profissional das alternativas baratas. Você deve abusar intencionalmente da unidade para verificar seus mecanismos de segurança.
Proteção contra sobretensão e sobrecorrente
Forçar intencionalmente condições de falha. Faça um curto-circuito nos terminais de saída enquanto o conversor CC boost estiver funcionando com potência máxima. O dispositivo deve travar com segurança ou entrar no modo 'soluço'. No modo soluço, o controlador para brevemente de alternar, aguarda um curto período e, em seguida, tenta uma reinicialização suave. Isso evita o acúmulo maciço de calor durante um curto-circuito prolongado. Nunca deve falhar catastroficamente ou pegar fogo.
Mecânica de desligamento térmico
Verifique a funcionalidade de desligamento térmico (TSD). Bloqueie todo o fluxo de ar e isole o módulo. Conduza-o em carga máxima até que a temperatura interna acione o circuito de proteção. O sistema deve ser desligado de forma confiável na temperatura crítica especificada. Além disso, deverá recuperar automaticamente apenas quando as temperaturas operacionais seguras forem restauradas. As reinicializações manuais são inaceitáveis para implantações industriais remotas.
Salvaguardas de polaridade reversa
A fiação incorreta durante a instalação continua sendo uma realidade comum em implantações em campo. Os técnicos cometem erros. Inspecione o estágio de entrada quanto a proteções contra polaridade reversa. Um design robusto incorporará um diodo em série ou um MOSFET de canal P para bloquear instantaneamente a tensão negativa. Verifique isso conectando intencionalmente a entrada ao contrário. A unidade deve simplesmente recusar-se a ligar, sofrendo zero danos internos.
5. Como avaliar seu fornecedor de conversor Boost DC
Um protótipo impecável não significa nada se o fabricante não conseguir manter a qualidade em grande escala. A lógica da seleção exige a investigação da segurança da cadeia de suprimentos e a verificação da confiabilidade do fornecedor. Você está comprando um relacionamento, não apenas uma placa de circuito.
Rastreabilidade e fornecimento de componentes
Um fornecedor confiável de conversores DC boost deve fornecer transparência em relação aos seus componentes críticos. Pergunte onde eles obtêm seus ICs de controle, MOSFETs de potência e capacitores eletrolíticos. A rastreabilidade evita que peças falsificadas entrem na sua cadeia de fornecimento. Capacitores falsificados representam a principal causa de falha prematura de campo.
Testando a transparência de dados
Eles fornecem relatórios abrangentes de testes em lote ou apenas folhas de especificações genéricas? Exija dados de teste reais para o lote específico que você está comprando. Procure dados de Controle Estatístico de Processo (SPC), como métricas de Cp e Cpk. Esses números provam que o fabricante tem um controle rígido sobre as tolerâncias de produção.
Escalabilidade de fabricação e políticas de RMA
Avalie sua capacidade de escalar desde quantidades de protótipos até produção em alto volume. Eles devem manter os rigorosos processos de controle de qualidade validados durante a fase de inspeção. Além disso, garanta que o fornecedor tenha um processo robusto liderado por engenheiros para diagnosticar falhas em campo. Peça para ver um exemplo de relatório 8D (Oito Disciplinas). Um fornecedor que investiga rigorosamente as causas raízes economizará enormes recursos de engenharia após o lançamento.
Conclusão
Aceitar um conversor DC boost requer olhar além das especificações de nível superficial. Ao testar rigorosamente os limites térmicos, as respostas transitórias e as proteções integradas, você protege a arquitetura mais ampla do seu sistema. Nunca confie em uma planilha de dados sem verificação independente. Force condições de falha, meça o ruído com precisão com um osciloscópio e examine minuciosamente a integridade da cadeia de suprimentos do seu fornecedor. Compile seus dados de inspeção com cuidado. Compare-o com os requisitos não negociáveis da aplicação e exija documentação transparente do seu fornecedor. Procurando uma solução de energia testada e de alta confiabilidade? Entre em contato com nossa equipe de engenharia para revisar seus requisitos específicos, solicitar dados de testes de amostra ou garantir um protótipo para sua própria avaliação rigorosa.
Perguntas frequentes
P: Qual é a causa mais comum de falha em um conversor CC boost durante o teste?
R: As falhas são frequentemente causadas por fuga térmica devido a dissipação de calor subdimensionada ou falha do capacitor resultante de picos de tensão contínuos e não mitigados durante mudanças rápidas de carga. O mau layout da PCB, levando a indutância parasita severa, também pode destruir os MOSFETs de comutação sob cargas pesadas.
P: Como posso medir com precisão a ondulação de saída de um conversor DC-DC?
R: Use um osciloscópio com o fio terra da ponta de prova o mais curto possível. Freqüentemente, os engenheiros usam um método de “ponta e barril” diretamente no capacitor de saída. Isso evita que o loop da sonda atue como uma antena e capte EMI ambiente, o que aumenta artificialmente as leituras de ondulação.
P: Por que a eficiência do meu conversor boost é menor do que afirma a folha de dados?
R: As planilhas de dados geralmente destacam a eficiência máxima em uma carga ideal e uma tensão de entrada ideal. A eficiência no mundo real cai significativamente devido a temperaturas operacionais mais altas, tensões de entrada abaixo do ideal e condições de carga variáveis não representadas nos materiais de marketing. As perdas no núcleo do indutor também aumentam dramaticamente em temperaturas mais altas.
P: Devo exigir testes de conformidade personalizados do meu fornecedor?
R: Se a sua aplicação se enquadrar em ambientes regulatórios rigorosos (por exemplo, padrões ISO automotivos, telecomunicações ou dispositivos médicos), você deverá exigir que seu fornecedor forneça documentação de testes de conformidade relevante. Solicite validação personalizada antes da aceitação para garantir que seu lote específico atenda exatamente aos seus padrões ambientais.
