Os tipos básicos de fonte de alimentação chaveada

Como o nome sugere, comutação de fonte de alimentação é o uso de dispositivos de comutação eletrônicos (como transistores, tubos de efeito de campo, tiristores de silício, etc.), através do circuito de controle, de modo que os dispositivos de comutação eletrônicos estejam constantemente 'ligados' e 'desligados', de modo que que os dispositivos de comutação eletrônica na tensão de entrada para modulação de pulso, para obter conversão de tensão DC/AC, DC/DC, bem como tensão de saída ajustável e regulação automática de tensão. Abaixo apresentaremos os tipos básicos de fontes de alimentação chaveadas.

Aqui está o conteúdo:

Fontes de alimentação chaveadas autoexcitadas e outras excitadas

Fontes de alimentação de comutação moduladas por largura de pulso e moduladas por frequência de pulso

Operação típica de tubos de comutação

Fontes de alimentação chaveadas autoexcitadas e outras excitadas

De acordo com o método de excitação dos dispositivos de comutação, eles podem ser divididos em fontes de alimentação de comutação autoexcitadas e outras excitadas. A fonte de alimentação de comutação autoexcitada não requer um circuito de oscilação dedicado, usando o tubo regulador de comutação como tubo de oscilação, e só precisa configurar um circuito de feedback positivo para fazer o circuito começar a funcionar, de modo que o circuito é relativamente simples. Em contraste, a fonte de alimentação chaveada com outra excitação requer um oscilador dedicado e um circuito de inicialização, e a estrutura do circuito é mais complexa.

Fontes de alimentação de comutação moduladas por largura de pulso e moduladas por frequência de pulso

A saída da fonte de alimentação chaveada está relacionada ao tempo de ativação do tubo de chaveamento, que é determinado pelo ciclo de trabalho dos pulsos de chaveamento. Circuito regulador de tensão da fonte de alimentação de comutação de controle de largura de pulso no processo de alteração da largura do pulso de comutação para estabilizar a tensão de saída, a frequência operacional do tubo de comutação não muda. Fonte de alimentação de comutação de controle de frequência de pulso no processo de controle de regulação de tensão, alterando o ciclo de trabalho do pulso de comutação ao mesmo tempo, a frequência de operação do tubo de comutação também muda, a chamada modulação de frequência - regulador amplo.

A modulação por largura de pulso e a modulação por frequência de pulso dos dois métodos de controle também têm algo em comum: primeiro, ambos usam o princípio de controle de relação de tempo de regulação de tensão, para regular o ciclo de serviço de pulso. Embora a utilização de formas diferentes, os objetivos de controle são os mesmos. Em segundo lugar, quando a carga muda de leve para pesada, ou a tensão de entrada muda de alta para baixa, respectivamente, a tensão de saída é mantida estável aumentando a largura do pulso e aumentando a frequência.

O modo de operação típico de comutação de tubo

De acordo com a conexão e operação da classificação do tubo de comutação, a fonte de alimentação do regulador de comutação pode ser dividida em quatro tipos: extremidade única, push-pull, meia ponte e ponte completa. O tipo de terminação única usa apenas um transistor de comutação, o tipo push-pull ou meia ponte usa dois transistores de comutação e o tipo de ponte completa usa quatro transistores de comutação. Atualmente, TVs em cores, monitores e aparelhos de fax e outras fontes de alimentação comutadas geralmente usam o tipo de terminação única, enquanto as fontes de alimentação comutadas para microcomputadores são usadas no tipo meia ponte.

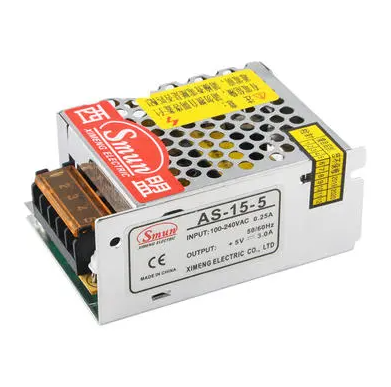

Com a entrada das pessoas no século 21, os equipamentos elétricos entraram nas casas de muitas pessoas, mas a troca de fontes de alimentação tornou-se um material de aplicação indispensável na vida das pessoas. A fonte de alimentação chaveada produzida pela Zhejiang Ximeng Electronic Technology Co., Ltd. tem baixo consumo de energia e alta eficiência. Ele pode gerar tensão em uma ampla faixa. Além disso, o custo de produção é relativamente baixo e o ruído gerado durante o trabalho é relativamente pequeno. É uma boa opção comprar uma fonte de alimentação chaveada de nossa empresa.
