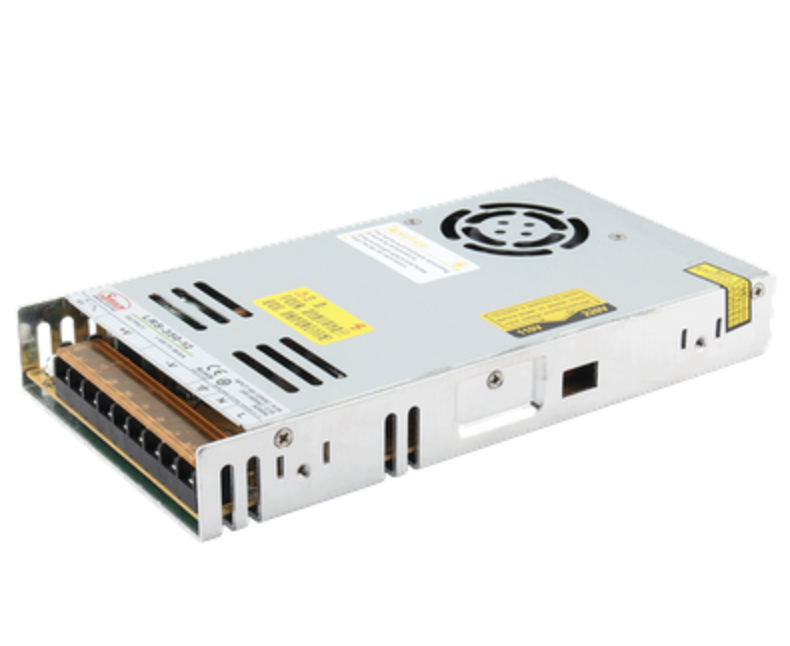

Para comutação de fonte de alimentaçãonão é desconhecido de todos, é amplamente utilizado e tem as vantagens de tensão estável e confiável, baixo consumo de energia e alta eficiência de conversão, por isso é usado principalmente em equipamentos de televisão. Por exemplo, amplificadores ópticos, receptores digitais de satélite, moduladores e outros equipamentos são usados na comutação da fonte de alimentação. A seguir, apresentaremos as informações básicas sobre o assunto.
Aqui está o conteúdo:
1. Princípio de funcionamento
2.Os modos de operação
3.Composição
Princípio de funcionamento
O comutação de fonte de alimentação permite que o transistor de potência funcione em dois estados operacionais, ligado e desligado, o que é conseguido cortando a amplitude da tensão CC de entrada em uma tensão de pulso igual à amplitude da tensão de entrada. Seu princípio de funcionamento é que o produto voltamétrico no transistor de potência é muito pequeno (estado ligado, corrente baixa, corrente grande, estado desligado, alta tensão, corrente baixa), ou seja, a perda gerada no transistor de potência é muito pequena.
Os modos de operação
Trocando fonte de alimentação geralmente tem três modos de operação: frequência, modo fixo de largura de pulso, frequência fixa, modo variável de largura de pulso, frequência, modo variável de largura de pulso. Modo fixo de frequência e largura de pulso: Este modo é usado principalmente para fonte de alimentação do inversor DC/AC ou conversão de tensão DC/DC. Frequência fixa, modo variável de largura de pulso: Este modo é usado principalmente para alternar a fonte de alimentação do regulador de tensão. E frequência, modo variável de largura de pulso, usado principalmente para alternar a fonte de alimentação do regulador de tensão.
Composição
Trocando fonte de alimentação consiste em circuito principal, circuito de controle, circuito de detecção e fonte de alimentação auxiliar. O circuito principal tem as seguintes funções. Limitação de corrente de surto: limita a corrente de surto no lado de entrada quando a alimentação é ligada. Filtro de entrada: serve para filtrar a desordem existente na rede elétrica e evitar que a desordem gerada pela máquina seja realimentada para a rede elétrica. Retificação e filtragem: retificação direta da fonte de alimentação CA para suavizar a CC. Inversor: a corrente contínua após a retificação em corrente ALTERNADA de alta frequência, que é o núcleo da fonte de alimentação de comutação de alta frequência. Retificador e filtro de saída: fornecem fonte de alimentação CC estável e confiável de acordo com os requisitos de carga.
A função do circuito de controle é amostrar a saída, comparar com o valor definido e, em seguida, controlar o inversor e alterar sua largura de pulso ou frequência de pulso para tornar a saída estável. De acordo com os dados fornecidos pelo circuito de teste, identificado pelo circuito de proteção, forneça o circuito de controle para diversas medidas de proteção da fonte de alimentação. O circuito de teste é responsável por fornecer vários parâmetros e vários dados de instrumentação para o circuito de proteção que está sendo operado. A fonte de alimentação auxiliar é responsável por realizar a inicialização (remota) do software da fonte de alimentação, circuito de proteção e circuito de controle e outras fontes de alimentação de trabalho.
A função da fonte chaveada é converter um pouco de tensão, por meio de diferentes formas de arquitetura, na corrente ou tensão exigida pelo usuário. É mais eficiente em termos energéticos e gera menos calor residual. Zhejiang Ximeng Electronic Technology Co., Ltd. é um profissional envolvido em design, pesquisa e desenvolvimento, produção, vendas como uma das empresas de alta tecnologia. Ela acredita que nossa fonte de alimentação chaveada pode atender às suas necessidades.
