Quais são os componentes da fonte de alimentação chaveada?

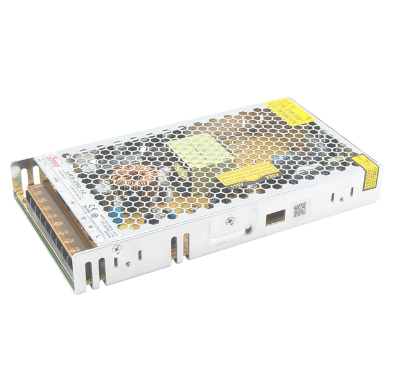

Trocando fonte de alimentação é usado principalmente em equipamentos de automação como fonte de alimentação de PLC, quantidade digital de campo e instrumento. Sua estrutura de aparência é dividida em dois tipos: um é a fonte chaveada comum, que é fixada com parafusos durante a instalação, o que não é muito conveniente para desmontagem e substituição. A outra é o que chamamos de fonte de alimentação comutada em trilho. O invólucro é projetado com uma fivela de trilho de 35 mm, que pode ser fixada diretamente no trilho de 35 mm do gabinete, como contatores, relés e terminais. É muito conveniente e rápido desmontar e substituir. A fonte de alimentação em trilho DR-Din também é um tipo de fonte de alimentação comutada. Vamos apresentar em detalhes quais são os componentes da fonte de alimentação chaveada.

Aqui está a lista de conteúdo:

• Capacitor eletrolítico

• Termistor

• Transformador de alimentação de comutação

• Circuito de alimentação de comutação

Capacitor eletrolítico

O eletrólito vaporizado vaza da parte de vedação de um capacitor eletrolítico. Este fenômeno irá acelerar com o aumento da temperatura. Acredita-se geralmente que a taxa de vazamento aumentará para o dobro enquanto a temperatura subir 10°C. Portanto, pode-se dizer que o capacitor eletrolítico determina a vida útil do comutação de fonte de alimentação dispositivo.

Termistor

O termistor, como componente do circuito de proteção de corrente de partida, é utilizado em uma fonte de alimentação de pequena capacidade (não superior a 70W). Quando o comutação de fonte de alimentação está conectado, a corrente atinge o valor máximo e o valor da resistência do termistor diminui à medida que a temperatura aumenta. Normalmente, a temperatura subirá para 70~90°C. Embora o termistor seja feito de materiais resistentes ao calor, a fadiga térmica ainda afetará a vida útil da fonte de alimentação chaveada.

Transformador de alimentação de comutação

O comutação de fonte de alimentação o transformador e o tubo de comutação juntos constituem um oscilador intermitente autoexcitado (ou outro), modulando assim a tensão CC de entrada em uma tensão de pulso de alta frequência. No circuito flyback, quando o tubo interruptor é ligado, o transformador converte a energia elétrica em energia do campo magnético e a armazena e a libera quando o tubo interruptor é desligado. No circuito direto, quando o tubo interruptor é ligado, a tensão de entrada é fornecida diretamente à carga e a energia é armazenada no indutor de armazenamento de energia. Quando a chave é desligada, o indutor de armazenamento de energia continuará a fluir para a carga.

Circuito de alimentação de comutação

Por um lado, o circuito de controle do comutação de fonte de alimentaçãocoleta amostras do terminal de saída, compara-as com o valor definido e, em seguida, controla o inversor para alterar sua largura de pulso ou frequência de pulso para estabilizar a saída. Por outro lado, de acordo com os dados fornecidos pelo circuito de teste, identificação do circuito de proteção, fornecendo um circuito de controle para diversas medidas de proteção da fonte de alimentação. O circuito de detecção da fonte de alimentação chaveada fornece vários parâmetros operacionais e vários dados do instrumento no circuito de proteção.

Os componentes da fonte de alimentação em trilho DR-Din também são semelhantes aos componentes do comutação de fonte de alimentação, você pode compará-los antes de escolher. Tecnologia eletrônica Co. de Zhejiang Ximeng, Ltd. é uma empresa de alta tecnologia com rica experiência em produção, você pode considerar comprar nossos produtos.
