Ao projetar ou selecionar uma fonte de energia para eletrônicos, dois tipos principais entram em foco: fonte de alimentação linear e fonte de alimentação de comutação . Ambos têm seu lugar nas aplicações industriais, comerciais e de consumidores, mas operam com princípios muito diferentes e servem a propósitos distintos. Este artigo mergulha profundamente nas diferenças, vantagens, limitações e aplicações dessas duas tecnologias essenciais.
Vamos explorar as nuances de fontes de alimentação lineares vs com troca e ajudá -lo a tomar uma decisão informada.
Introdução aos fundamentos da fonte de alimentação
Todo dispositivo eletrônico depende de uma fonte de energia estável e confiável. O trabalho de uma unidade de fonte de alimentação (PSU) é converter energia elétrica de uma forma para outra - normalmente da corrente alternada (CA) para a corrente direta (DC) - nos níveis de tensão e corrente necessários.
Existem duas tecnologias dominantes usadas para esta conversão:
Enquanto ambos realizam tarefas semelhantes, a arquitetura interna, a eficiência energética, o desempenho térmico e o tamanho diferem drasticamente. Uma fonte de alimentação linear usa um transformador e reguladores lineares para diminuir a tensão. Por outro lado, uma fonte de alimentação de comutação usa componentes de comutação de alta frequência e circuitos avançados para regular a tensão e a corrente.
Essa distinção fundamental gera uma série de características de desempenho e adequação em várias aplicações.
O que é uma fonte de alimentação de comutação?

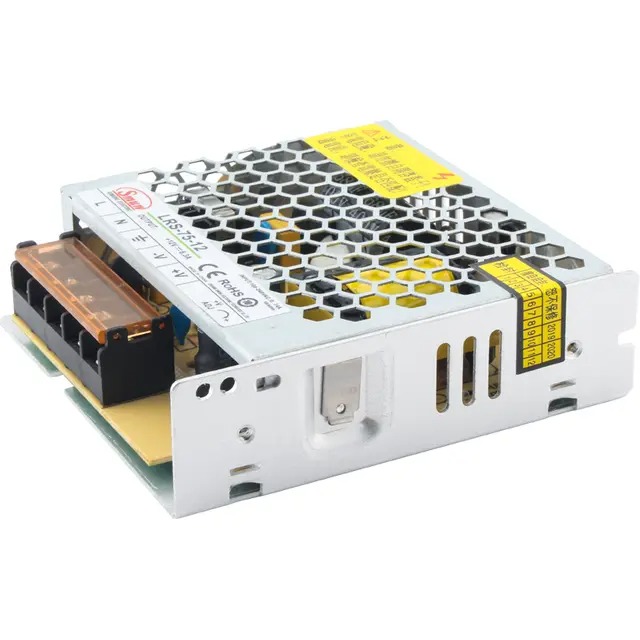

Uma fonte de alimentação de comutação -também chamada de fonte de alimentação em modo de comutador (SMPS)-conversia com energia elétrica usando reguladores de comutação de alta frequência e componentes de armazenamento de energia, como indutores e capacitores. A série LRS-100, por exemplo, é uma fonte de alimentação de comutação AC-DC compacta e eficiente amplamente usada em sistemas de controle industrial, iluminação LED e equipamento de comunicação.
Como funciona
A função de fontes de alimentação em ativação ligando rapidamente dispositivos semicondutores, como transistores ou MOSFETs. Aqui está um colapso simplificado:
Entrada CA : a oferta aceita tensão CA padrão.
Retificação e filtragem : A tensão CA é convertida em CC usando um retificador de ponte e capacitores de filtro.
Conversão de alta frequência : A tensão CC é alimentada em um oscilador de alta frequência (normalmente 20kHz-1MHz).
Transformação e regulamentação : a tensão é intensificada ou desativada por meio de um transformador e controlada usando loops de feedback.
Filtragem de saída : a saída é suavizada para fornecer energia CC limpa.
Benefícios da troca de fontes de alimentação
Alta eficiência (até 90%+)
Design compacto
Ampla faixa de tensão de entrada
Saída de calor baixo
Compatibilidade global para entrada CA
Essas características tornam as fontes de alimentação de comutação ideais para aplicações modernas onde espaço, gerenciamento de calor e eficiência energética são fundamentais.
O que é uma fonte de alimentação linear?
Uma fonte de alimentação linear é a forma mais tradicional de conversão de energia CA para CC. Ele depende de um transformador para diminuir a tensão e usa reguladores de tensão linear para manter uma tensão de saída constante. Embora amplamente substituídos pelos tipos de troca em muitas áreas, as fontes de alimentação linear ainda são usadas em aplicações específicas onde o ruído elétrico deve ser minimizado.
Como funciona
A operação é relativamente simples e envolve os seguintes estágios:
Entrada CA : a energia CA padrão entra no transformador.
Transformação de tensão : o transformador reduz a tensão para o nível desejado.
Retificação e filtragem : converte CA em CC usando um retificador e filtro.
Regulação da tensão : Um regulador linear garante uma saída estável, mesmo que a entrada flutua.
Desvantagens de fontes de alimentação lineares
Baixa eficiência (geralmente <60%)
Pesado e volumoso
A geração de calor requer grandes dissipadores de calor
Faixa de tensão de entrada limitada
Como as fontes de alimentação linears dissipam o excesso de energia como calor, elas são ineficientes e menos adequadas para aplicações de alta corrente ou compactos.
Fonte de alimentação linear vs de comutação-comparação lado a lado
Para ajudar a visualizar as diferenças, aqui está um gráfico de comparação simplificado:
| Apresentando fonte de alimentação | de comutação | linear |
| Eficiência | 40% - 60% | 80% - 95% |
| Tamanho e peso | Grande e pesado | Compacto e leve |
| Dissipação de calor | Alto | Baixo |
| Ruído de saída | Muito baixo (silencioso) | Maior (mas gerenciável) |
| Intervalo de entrada | Estreito | Ampla faixa de entrada CA |
| Complexidade do design | Simples | Circuito complexo |
| Custo (por watt) | Alto | Menor por watt |
| Melhor caso de uso | Áudio, equipamento de laboratório | Industrial, iluminação, computação |
Esta tabela reforça por que a troca de fontes de alimentação como a série LRS-100 está dominando o cenário moderno de energia.
Por que escolher a troca de fontes de alimentação em aplicações modernas?
Com as demandas crescentes por eficiência energética, fatores de forma compactos e custo-efetividade, a comutação de fontes de alimentação é agora a solução preferida em muitos setores. Aqui está o porquê:
Eficiência energética e conformidade verde
O consumo de energia agora é uma preocupação global, ambiental e economicamente. As fontes de alimentação de comutação alcançam taxas de conversão mais altas, o que se traduz em custos de energia mais baixos e pegadas de carbono reduzidas. Eles cumprem os padrões internacionais de eficiência energética como Energy Star , ERP e 80 Plus , tornando -os ideais para a implantação global.
Versatilidade e flexibilidade
As fontes de alimentação de comutação oferecem amplos faixas de tensão de entrada (como 85 ~ 264VAC), tornando -as perfeitas para uso internacional sem precisar de conversores de tensão. Esse recurso é vital em sistemas de automação, drivers de LED e equipamentos de telecomunicações.
Design de economia de espaço e leve
Os dispositivos estão se tornando mais compactos e portáteis. As fontes de alimentação lineares tradicionais, com seus grandes transformadores e dissipadores de calor, lutam para se encaixar nesses espaços cada vez maiores. As fontes de alimentação de comutação usam transformadores de alta frequência, permitindo uma pegada muito menor.
Perguntas frequentes comuns: suas principais perguntas respondidas
Vamos abordar algumas perguntas frequentes relacionadas à comutação e fontes de alimentação lineares:
Q1: Qual fonte de alimentação é mais confiável - linear ou comutação?
A1: Ambos podem ser confiáveis se bem projetados. No entanto, os suprimentos de comutação tendem a ser mais eficientes e duradouros em ambientes industriais devido ao melhor gerenciamento térmico.
P2: O ruído de uma fonte de alimentação de comutação é prejudicial para equipamentos sensíveis?
A2: Normalmente não é. A maioria das fontes de alimentação de comutação incorpora filtros para minimizar o EMI/RFI. Para equipamentos de áudio ou RF ultra sensíveis, os suprimentos lineares podem ser preferíveis.
Q3: A troca de fontes de alimentação é mais cara?
A3: não necessariamente. Embora os componentes internos sejam mais complexos, a produção em massa e a maior eficiência geralmente tornam as fontes de alimentação de comutação mais econômicas ao longo do tempo.
Q4: Posso usar uma fonte de alimentação de comutação para sistemas de áudio?
A4: depende do aplicativo. Para equipamentos de áudio sofisticados, os suprimentos lineares podem oferecer melhor desempenho devido ao menor ruído elétrico, mas muitos designs modernos usam suprimentos de comutação com filtragem adequada.
Conclusão
A decisão entre as fontes de alimentação linear e comutação se resume aos seus requisitos específicos de aplicativos.
Se você priorizar a energia limpa e o ruído ultra-baixo , e o espaço ou o calor não é uma preocupação, as fontes de alimentação lineares ainda podem ser adequadas.
Mas se você estiver trabalhando com sistemas de alta eficiência , com restrição de espaço e implantados globalmente , não há dúvida: uma fonte de alimentação com comutação como a série LRS-100 é a escolha mais inteligente.
Essas soluções de energia compactas combinam eficiência, versatilidade e economia de custos-uma combinação imbatível para as necessidades tecnológicas de evolução rápida de hoje.
