Introdução
Os transformadores são essenciais em sistemas elétricos, mas como eles diferem? Compreender os transformadores elevadores e redutores é crucial para diversas aplicações. Neste artigo, exploraremos como cada transformador funciona e seus usos no mundo real. Você também aprenderá como os conversores CC para CC se relacionam com esses transformadores na regulação de tensão para dispositivos eletrônicos.
O que é um transformador elevador?
Um transformador elevador é um dispositivo elétrico que aumenta a tensão de um nível mais baixo no lado primário para um nível mais alto no lado secundário. Funciona com base no princípio da indução eletromagnética, onde uma corrente alternada (CA) que passa pela bobina primária cria um campo magnético, que induz uma tensão mais elevada na bobina secundária. Este dispositivo é crucial em sistemas de transmissão de energia de longa distância, onde o aumento da tensão ajuda a reduzir a perda de energia durante a transmissão.
Mecanismo central de aumento de tensão em transformadores elevadores
Em um transformador elevador, a bobina primária tem menos voltas em comparação com a bobina secundária, que tem mais voltas. O aumento de tensão no transformador é diretamente proporcional à relação de espiras, o que significa que um número maior de espiras na bobina secundária leva a uma tensão de saída mais alta. Por exemplo, se a bobina secundária tiver o dobro do número de voltas da bobina primária, a tensão no lado secundário será duas vezes maior que a tensão primária.
Este mecanismo é baseado na Lei da Indução Eletromagnética de Faraday, que afirma que um campo magnético variável dentro do núcleo do transformador induz uma força eletromotriz (EMF) ou tensão no enrolamento secundário. Os transformadores elevadores garantem que a tensão seja elevada para uma transmissão de energia eficiente, enquanto a corrente diminui proporcionalmente. Isso resulta em perdas reduzidas na transmissão de energia de longa distância.
Como funcionam os transformadores elevadores em sistemas de potência
● Bobina Primária com Menos Espiras, Bobina Secundária com Mais Espiras: Nos transformadores elevadores, a bobina primária possui menos espiras, enquanto a bobina secundária contém mais espiras. Essa diferença nas voltas do enrolamento é a chave para aumentar a tensão. À medida que a CA passa pela bobina primária, um fluxo magnético é gerado no núcleo, o que induz uma tensão mais alta na bobina secundária.
● Impacto nos níveis de tensão e corrente: Em um transformador elevador, à medida que a tensão aumenta, a corrente diminui proporcionalmente. Por exemplo, se a tensão dobrar, a corrente cairá pela metade, garantindo que a potência permaneça constante. Essa redução de corrente é importante para transmissão de longa distância, pois reduz as perdas resistivas (perdas I⊃2;R) nas linhas de transmissão.
● Exemplos de aplicativos:
○ Centrais Elétricas: Os transformadores elevadores aumentam a tensão da eletricidade produzida pelos geradores, de 11-33 kV para níveis muito mais elevados (220 kV ou mais), tornando possível a transmissão de longa distância com perda mínima de energia.
○ Energia Renovável: Em sistemas de energia solar e eólica, transformadores elevadores são usados para aumentar a tensão gerada (por exemplo, 600 V a 1,5 kV em usinas solares) para níveis de transmissão (por exemplo, 33 kV a 132 kV).
○ Uso Industrial: Os transformadores elevadores são empregados em máquinas e processos industriais de alta tensão, como máquinas de raios X, onde a alta tensão é necessária.
O que é um transformador abaixador?
Um transformador abaixador é um dispositivo elétrico que reduz a tensão de um nível mais alto no lado primário para um nível mais baixo no lado secundário. Esta transformação ocorre através do mesmo princípio da indução eletromagnética, mas na direção oposta aos transformadores elevadores. Os transformadores abaixadores são essenciais nas redes de distribuição de energia, garantindo que a eletricidade seja entregue em níveis de tensão seguros e utilizáveis para residências, empresas e usuários industriais.
Mecanismo central de redução de tensão em transformadores abaixadores
Nos transformadores abaixadores, a bobina primária tem mais voltas de fio do que a bobina secundária, o que resulta em uma diminuição na tensão no transformador. Esta redução também é proporcional à relação de espiras, portanto, um transformador com uma bobina primária contendo o dobro de espiras da bobina secundária reduzirá pela metade a tensão de entrada no lado secundário.
A mesma lei da indução eletromagnética se aplica aqui: um campo magnético variável no núcleo do transformador induz uma tensão mais baixa na bobina secundária. Transformadores abaixadores são comumente usados para converter altas tensões de transmissão em níveis mais baixos e mais seguros, adequados para aplicações residenciais ou industriais.
Como os transformadores abaixadores garantem uma distribuição segura de energia
● Bobina primária com mais voltas, bobina secundária com menos voltas: Em transformadores abaixadores, a bobina primária consiste em mais voltas de fio, enquanto a bobina secundária tem menos voltas. Esta configuração garante que a tensão diminua no lado secundário. A bobina primária está conectada à fonte de energia de alta tensão e, à medida que a corrente alternada flui através dela, induz uma tensão mais baixa na bobina secundária.
● Impacto nos níveis de tensão e corrente: À medida que a tensão diminui no lado secundário, a corrente aumenta. Por exemplo, se a tensão for reduzida pela metade, a corrente duplicará, garantindo que a energia permaneça consistente em ambos os lados.
● Exemplos de aplicativos:
○ Redes de distribuição de energia: Os transformadores abaixadores são usados para reduzir a tensão de níveis altos (por exemplo, 132 kV) para níveis mais baixos e mais seguros para residências e empresas, normalmente 230 V ou 120 V.
○ Aplicações Industriais: Os transformadores abaixadores são usados para fornecer energia a máquinas e equipamentos que requerem um nível de tensão específico, geralmente na faixa de 11 kV a 33 kV.
○ Eletrônicos de consumo: Transformadores abaixadores convertem tensões mais altas (por exemplo, 110 V ou 220 V) em tensões mais baixas (por exemplo, 5 V, 12 V, 24 V) para dispositivos como laptops e carregadores de telefone.

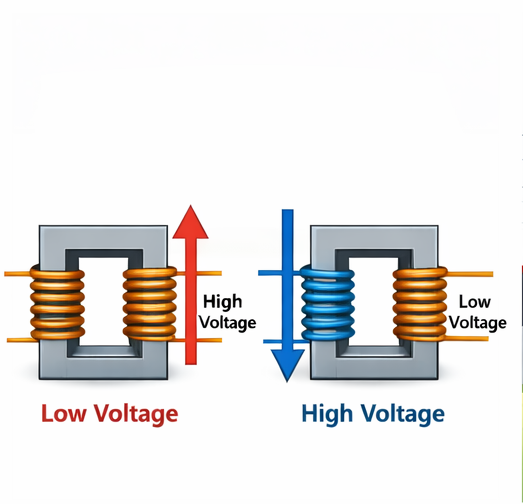

Principais diferenças entre transformadores elevadores e abaixadores
Comportamento de tensão e corrente em transformadores elevadores e abaixadores
A diferença fundamental entre transformadores elevadores e redutores está em como eles lidam com tensão e corrente. Em um transformador elevador, a tensão aumenta e, como resultado, a corrente diminui. Esta redução na corrente é crucial para uma transmissão eficiente de longa distância, pois uma corrente mais baixa reduz a perda de energia na forma de calor (perdas I⊃2;R). Por outro lado, um transformador abaixador diminui a tensão enquanto aumenta a corrente. Este aumento na corrente permite que a eletricidade seja fornecida em níveis seguros e utilizáveis para aplicações diárias, como eletrodomésticos.
A eficiência de ambos os transformadores depende do seu projeto e aplicação. Embora ambos os tipos normalmente alcancem alta eficiência – variando de 95% a 99% – os transformadores elevadores são projetados para minimizar a corrente, o que é benéfico para sistemas de transmissão de energia. Os transformadores abaixadores, por outro lado, priorizam a segurança e a adaptabilidade para o consumo do usuário final.
No contexto dos conversores CC para CC, ambos os tipos de transformadores desempenham um papel essencial na regulação de tensão, garantindo que os dispositivos recebam a tensão necessária para uma operação ideal. Transformadores elevadores podem ser usados para aumentar a tensão em sistemas de alta potência, enquanto transformadores abaixadores são cruciais para fornecer tensão mais baixa a dispositivos eletrônicos.
Recursos de projeto: Compreendendo as relações de enrolamento
Uma das principais características de projeto que distinguem os transformadores elevadores e redutores é a relação de enrolamento. Em um transformador elevador, a bobina secundária tem mais voltas que a bobina primária. Essa diferença permite que a tensão seja elevada, pois o maior número de voltas na bobina secundária induz uma tensão maior na saída. Em contraste, um transformador abaixador tem mais voltas na bobina primária e menos voltas na bobina secundária, o que resulta em uma redução de tensão.
Além disso, o material do núcleo utilizado nos transformadores desempenha um papel importante na eficiência. Os transformadores elevadores normalmente usam materiais otimizados para operações de alta tensão, garantindo que possam suportar tensões mais altas sem comprometer o desempenho. Os transformadores abaixadores, usados em aplicações de baixa tensão, geralmente apresentam materiais que priorizam a economia e a facilidade de uso.
Os níveis de eficiência em aplicações do mundo real também variam. Embora ambos os tipos possam atingir alta eficiência, os transformadores elevadores são frequentemente usados em sistemas de transmissão de alta potência, onde mesmo pequenas perdas podem ser críticas. Por outro lado, os transformadores abaixadores são comumente implantados em aplicações onde a perda de energia é menos preocupante, mas a segurança e a confiabilidade são fundamentais, como em sistemas de fornecimento de energia residenciais.
Aplicações e casos de uso do mundo real para transformadores elevadores e redutores
Os transformadores elevadores e redutores são essenciais para sistemas de potência e dispositivos eletrônicos, cada um desempenhando um papel distinto na conversão de tensão. Abaixo está uma comparação de suas principais aplicações em vários setores:
Tipo de transformador | Caso de uso principal | Exemplos de aplicativos |
Transformador Elevador | Aumenta a tensão para transmissão eficiente de energia de longa distância | Centrais de geração de energia, energias renováveis (solar e eólica), equipamentos industriais de alta tensão |
Transformador abaixador | Reduz a tensão para distribuição segura e uso do consumidor | Redes de distribuição de energia, eletricidade residencial, maquinaria industrial, eletrónica de consumo |
Aplicações de transformadores elevadores
● Geração de energia: Os transformadores elevadores são comumente usados em usinas de energia para aumentar a tensão de 11 a 33 kV para tensões de transmissão muito mais altas (por exemplo, 220 kV ou mais). Isso permite a transmissão eficiente de eletricidade a longa distância com perdas mínimas.
● Integração de Energia Renovável: Em sistemas de energia solar e eólica, os transformadores elevadores aumentam a tensão gerada (por exemplo, 600 V a 1,5 kV em centrais solares) para níveis de transmissão mais elevados (por exemplo, 33 kV a 132 kV) para integração na rede, facilitando a distribuição de energia limpa.
● Equipamentos de alta tensão: Os transformadores elevadores também são essenciais em equipamentos de alta tensão para aplicações industriais especializadas. Os exemplos incluem máquinas de raios X e fornos industriais, onde é necessária alta tensão para operação.
Aplicações de transformadores abaixadores
● Redes de distribuição de energia: Os transformadores abaixadores são amplamente utilizados em sistemas de distribuição de energia. Eles reduzem altas tensões de transmissão (por exemplo, 132 kV ou 400 kV) para tensões baixas e seguras (por exemplo, 230 V ou 120 V) para uso residencial, tornando-o seguro para os consumidores.
● Uso Industrial: Em aplicações industriais, os transformadores abaixadores convertem a tensão em níveis (por exemplo, 11 kV a 33 kV) adequados para máquinas e operações de fábrica. Esses transformadores garantem que o equipamento opere com segurança e sem sobrecarga.
● Eletrônicos de Consumo: Os transformadores abaixadores são comumente encontrados em adaptadores de energia para eletrônicos de consumo, convertendo alta tensão (por exemplo, 110 V ou 220 V) em níveis mais baixos (por exemplo, 5 V, 12 V ou 24 V), garantindo a operação segura e eficiente de dispositivos como laptops, telefones e eletrodomésticos.
Selecionando o transformador certo para suas necessidades
Escolhendo entre transformadores elevadores e abaixadores
Ao decidir entre um transformador elevador e um transformador abaixador, vários fatores precisam ser considerados para garantir que o transformador certo seja escolhido para a aplicação específica.
● Requisitos de tensão: A principal consideração é se a tensão precisa ser aumentada ou diminuída. Para aplicações que requerem transmissão de alta tensão, como centrais eléctricas ou sistemas de energia renovável, um transformador elevador é essencial. Por outro lado, se o objetivo é reduzir a alta tensão de transmissão para níveis mais seguros e utilizáveis para uso residencial ou industrial, é necessário um transformador abaixador.
● Potência nominal e necessidades específicas da aplicação: O transformador deve ser escolhido com base na potência nominal exigida pela aplicação. As usinas de energia, por exemplo, exigem transformadores de alta potência que possam lidar com grandes quantidades de eletricidade. Para eletrodomésticos e pequenos equipamentos, um transformador abaixador com potência inferior seria suficiente.
● Conversores CC para CC: Ao integrar conversores CC para CC, normalmente são usados transformadores abaixadores para garantir que a tensão de saída corresponda aos níveis exigidos para vários dispositivos alimentados por CC. Em contraste, os transformadores elevadores são usados quando a tensão precisa ser aumentada antes de entrar em um conversor CC para manter a operação adequada.
Fatores que afetam a eficiência e o custo do transformador
A eficiência dos transformadores elevadores e redutores depende de vários fatores, como projeto, materiais utilizados e condições de operação. A otimização desses fatores pode ajudar a minimizar a perda de energia e garantir a relação custo-benefício.
● Considerações de projeto: O projeto do transformador, incluindo o tipo de material do núcleo e a configuração do enrolamento, desempenha um papel crucial na sua eficiência. Por exemplo, transformadores com núcleos de alta qualidade, como aço silício ou aço amorfo, tendem a ter perdas mais baixas, melhorando a eficiência geral.
● Custos típicos e considerações de manutenção: O custo dos transformadores pode variar dependendo do tamanho, da tensão nominal e dos materiais utilizados. Os transformadores elevadores, usados na geração e transmissão de energia, são normalmente mais caros devido às suas capacidades de tensão mais elevada e à necessidade de isolamento mais avançado. Os transformadores abaixadores são geralmente mais baratos e geralmente de design mais simples, pois são destinados a aplicações de tensão mais baixa. Os custos de manutenção dependem do tipo de transformador e da sua aplicação, sendo que transformadores de alta potência requerem inspeções mais frequentes.
● Fatores Ambientais: A temperatura e a umidade podem afetar o desempenho do transformador. Os transformadores utilizados em climas extremos podem exigir medidas de proteção adicionais para garantir a sua longevidade. Os transformadores com designs à prova d'água com classificação IP68, por exemplo, são adequados para uso em ambientes externos ou locais onde estão presentes altos níveis de umidade.
Em resumo, escolher o transformador certo envolve compreender os requisitos de tensão, necessidades de energia e condições ambientais. Os transformadores são projetados para servir a propósitos específicos, seja aumentar a tensão para uma transmissão eficiente ou reduzir a tensão para uso seguro do consumidor. Tendo em mente considerações como eficiência e manutenção, o transformador certo pode fornecer valor a longo prazo e garantir uma distribuição de energia confiável.
Conclusão
Os transformadores elevadores aumentam a tensão para uma transmissão eficiente de energia a longa distância, enquanto os transformadores abaixadores reduzem a tensão para uma utilização segura do consumidor. Selecionar o transformador certo é essencial para uma distribuição de energia eficiente e uma operação segura. Os transformadores também desempenham um papel crucial na conversão de CC para CC, garantindo que os dispositivos recebam a tensão adequada. oferece transformadores de alta qualidade que garantem regulação de tensão confiável, agregando valor por meio de tecnologia avançada e soluções focadas no cliente .
Perguntas frequentes
P: Qual é a função de um transformador elevador em aplicações industriais?
R: Os transformadores elevadores aumentam a tensão para transmissão eficiente de energia de longa distância, frequentemente usados em usinas de energia e sistemas de energia renovável. Eles desempenham um papel crucial na otimização dos níveis de tensão antes da integração em conversores CC para CC para regulação de tensão.
P: Como os transformadores abaixadores afetam o desempenho do conversor CC para CC?
R: Os transformadores abaixadores reduzem a tensão para utilização segura em máquinas industriais e eletrônicos de consumo. Esta redução garante compatibilidade com conversores CC para CC, proporcionando tensão estável para operação eficiente em equipamentos sensíveis.
P: Quando um transformador elevador deve ser preferido a um transformador abaixador em sistemas de energia?
R: Um transformador elevador deve ser usado ao aumentar a tensão para transmissão de longa distância. É essencial em aplicações onde conversores CC para CC estão envolvidos para garantir que os níveis de alta tensão sejam gerenciados e efetivamente transformados para um uso eficiente da energia.
P: Quais são as implicações de custo de escolher um transformador elevador versus um transformador abaixador?
R: Os transformadores elevadores são normalmente mais caros devido ao seu design complexo e classificações de tensão mais altas. No entanto, a sua capacidade de otimizar a transmissão de longa distância reduz os custos operacionais em sistemas de energia, especialmente quando integrados com conversores CC para CC.
