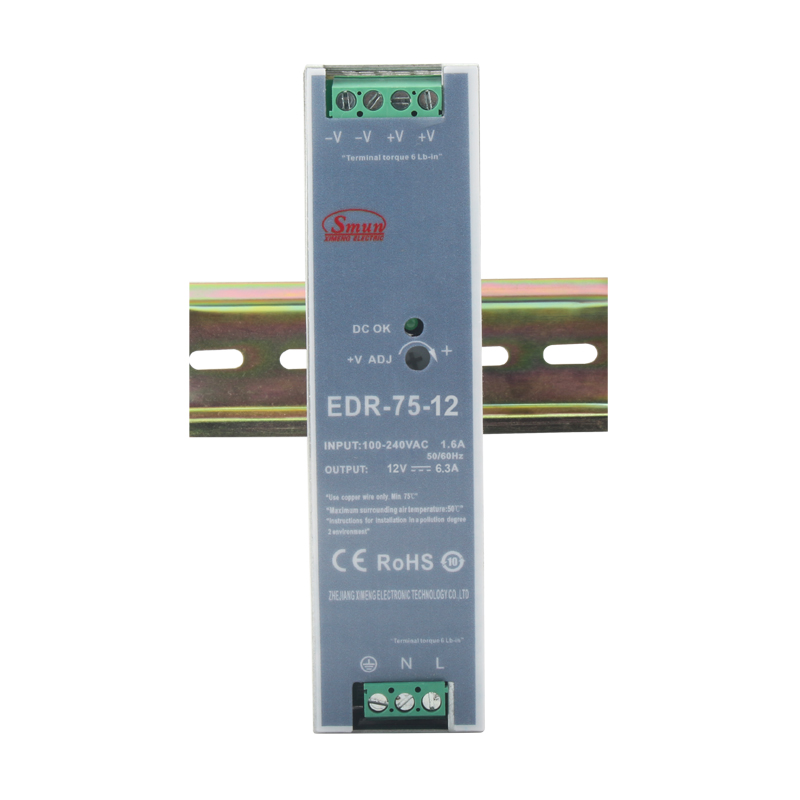

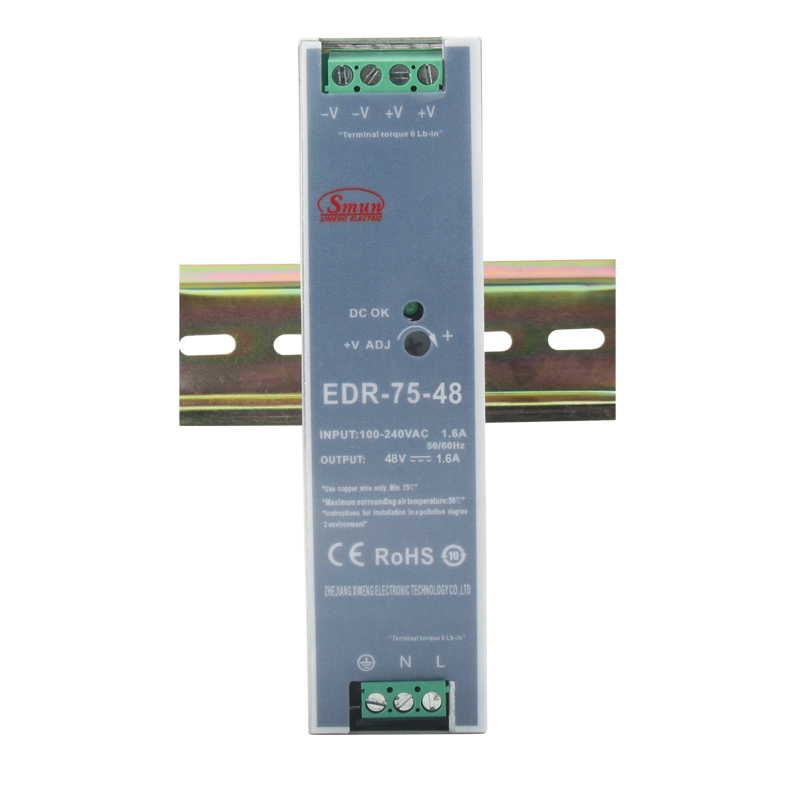

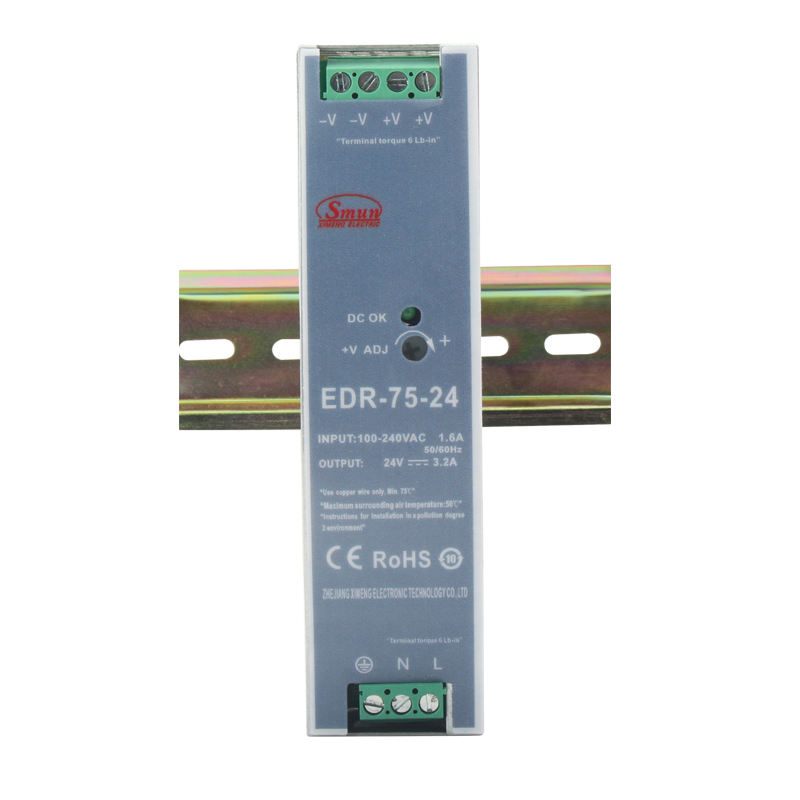

| Modelo | EDR-75-12 | EDR-75-24 | EDR-75-48 |
| Saída | Tensão CC | 12V | 24V | 48V |
| Intervalo atual | 0-6.3a | 0-3,2A | 0-1.6a |
| Poder nominal | 75.6W | 76.8W | 76.8W |
| Ruído de ondulação (máx) | 80mvp-p | 120MVP-P | 150mvp-p |
| Tensão adj.Range | 12-14V | 24-28 V | 48-55V |
| Tolerância à tensão | ± 2,0% | ± 1,0% | ± 1,0% |
| Regulação da linha | ± 0,5% | ± 0,5% | ± 0,5% |
| Regulação de carga | ± 1,0% | ± 1,0% | ± 1,0% |
| Configure, tempo de subida | 1200ms,60ms/230VAC 2000ms,60ms/115VAC (carga total) |
| Segure o tempo | 60 ms/230 VCA 12 ms/115 VCA (carga total) |
| Entrada | Faixa de tensão | 90~264VCA 120~370VCC |
| Freqüência | 47 ~ 63Hz |
| Eficiência | 85,5% | 87,5% | 88,5% |
| Corrente CA. | 1,45 A/115 VCA 0,9 A/230 VCA |
| CORENTE DE INRUSH | 20A/115 VCA 35 A/230 VCA |
| Corrente de vazamento | <0,75mA / 240VAC |
| Proteção | Sobrecarga | 105 ~ 130% de potência de saída nominal |
| Tipo de proteção: Limitação de corrente constante, recupera automaticamente após a condição de falha ser removida |
| Sobre tensão | 14-17V | 29-33V | 56-65V |
| Tipo de proteção: desligar a tensão O/P, renovar para recuperar |
| Sobretemperatura | Desligue a tensão o/p, ligue novamente para recuperar |
| Ambiente | Temperatura de trabalho | -20~ +60℃ (Consulte a curva de redução como folha de dados da SMUN) |
| Umidade de trabalho | 20 ~ 90% RH não-condescente |
| Temp.humidade de armazenamento | -40 ~ +85 ℃, 10 ~ 95% RH |
| Temp.coeficient | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibração | Componente: 10 ~ 500Hz, 2g 10min./1 ciclo ， 60min. cada um ao longo de eixos x, y, z; Montagem: Conformidade IEC60068-2-6 |
Segurança
| Padrões de segurança | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 aprovado;(atender BS EN/EN60204-1) |
| Suportar tensão | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
| Resistência ao isolamento | I/PO/P, I/P-FG, O/P-FG:> 100m Ohms/500VDC/25 ℃/70% RH |
| Emissão EMC | Conformidade com BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A |
| Imunidade EMC | Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), nível da indústria pesada, critérios A,EAC TP TC 020 |
| Outros | Mtbf | ≥506,6 mil horas MIL-HDBK-217F (25 ℃) |
| Dimensão | 32*125,2*102mm (C*L*A) |
| Embalagem | 0,51Kg; 28 unidades/15,3 kg/1,22 CUFT |
| Observação | 1. Todos os parâmetros não mencionados especialmente são medidos na entrada de 230VAC, carga nominal e 25 ℃ de temperatura ambiente. 2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF. 3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga. 4. A fonte de alimentação é considerada um componente que será instalado no equipamento final. O equipamento final deve ser confirmado novamente que ainda atende às diretivas EMC. 5. Folgas de instalação: 40 mm na parte superior, 20 mm na parte inferior, 5 mm nos lados esquerdo e direito são recomendados quando carregado permanentemente com potência total. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma folga de 15 mm 6. A redução de potência pode ser necessária sob baixa tensão de entrada. Por favor, verifique a curva de desclassificação para mais detalhes. 7.Porde o contato com o Atendimento ao Cliente da SMUN para obter mais detalhes. |
