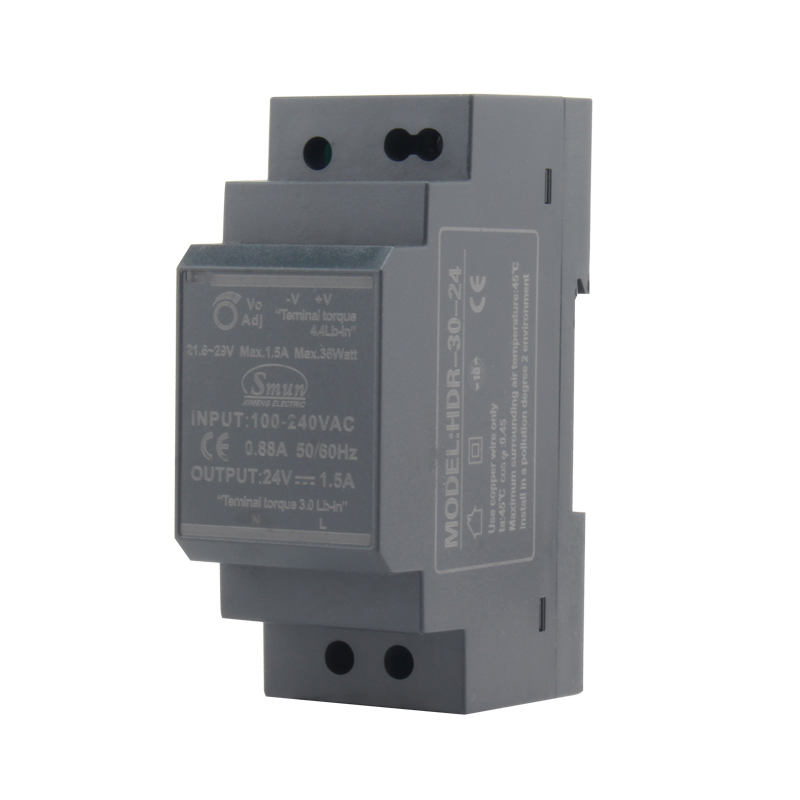

A série HDR representa uma solução de fonte de alimentação de comutação em trilho DIN ultrafina, altamente eficiente e econômica, oferecendo classificações de potência de 15W a 150W e opções de saída versáteis (5V, 12V, 15V, 24V, 48VDC). Projetada especificamente para instalação em trilhos de montagem padrão TS-35/7.5 ou TS-35/15, esta série apresenta um corpo excepcionalmente compacto projetado com apenas 70 mm (4SU) de largura. Este formato ultrafino otimiza significativamente o espaço interno do gabinete, tornando-o a escolha ideal para quadros de distribuição e instalações com restrições espaciais rigorosas.
Projetada para acomodar requisitos globais de energia, toda a série HDR suporta uma faixa de entrada CA universal de 85 VCA a 264 VCA (277 VCA operacional). Está em estrita conformidade com as normas BS EN/EN61000-3-2, que regulam a corrente harmónica na União Europeia, garantindo um funcionamento estável e compatível em diversas redes elétricas regionais. Segurança e confiabilidade são fundamentais no design da série HDR. As unidades são alojadas em um invólucro de plástico durável que isola eficazmente os componentes internos, reduzindo significativamente o risco de riscos elétricos para operadores e pessoal de manutenção.
Projetada para alto desempenho, a série atinge uma eficiência de trabalho de até 90%. Isso permite que as fontes de alimentação operem de forma confiável sob convecção de ar livre em uma faixa de temperatura ambiente de -30°C a 70°C, minimizando o acúmulo térmico e reduzindo a necessidade de resfriamento mecânico adicional. Apoiada por funções de proteção abrangentes e certificações críticas da indústria – incluindo IEC 62368-1, UL508, UL62368-1 e BS EN/EN61558-2-16 – a série HDR é uma solução de energia altamente competitiva e confiável, adaptada tanto para sistemas de automação residencial quanto para aparelhos de controle industrial exigentes.

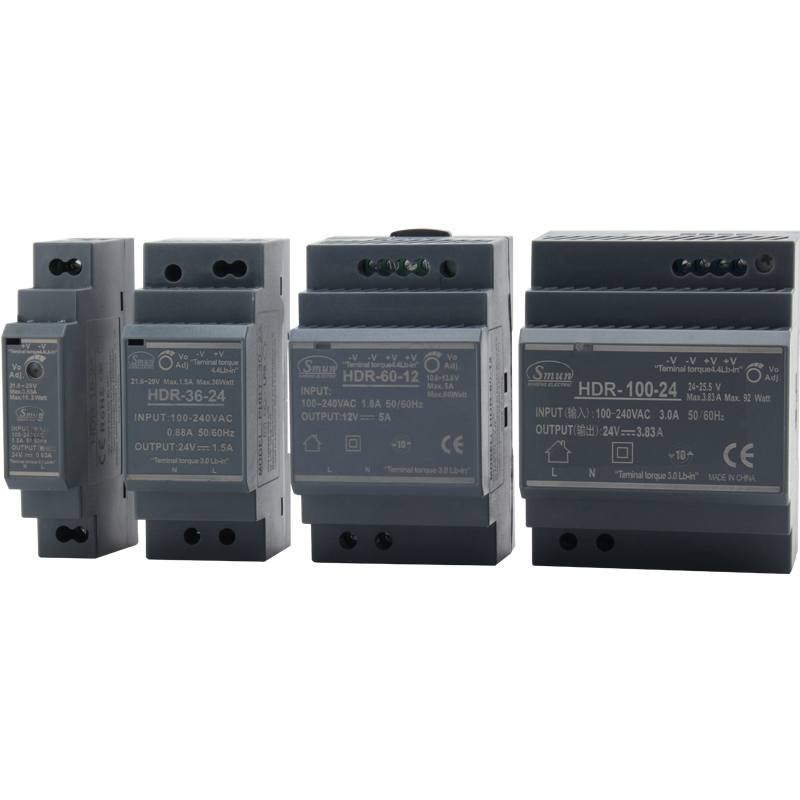

Para ajudar os engenheiros e as equipes de compras a selecionar o modelo exato para os requisitos de seus projetos, a tabela a seguir descreve as principais especificações da linha HDR-15 a HDR-150.
| Série | Potência (W) | Entrada (VAC) | Saída (VCC) | Tamanho (mm) | Garantia (anos) |
| HDR-15 | 15 | 85-264 | 12,15,24,48 | 17,5*90*54,5 | 2 |
| HDR-30 | 30 | 35*90*54,5 |
| HDR-60 | 60 | 52,5*90*54,5 |
| HDR-100 | 100 | 70*90*54,5 |
| HDR-150 | 150 | 105*90*54,5 |
Características:
Largura ultrafina de 70 mm (4SU), maximizando o espaço disponível em quadros de distribuição e gabinetes de controle.
Faixa de entrada universal de 85-264 VCA, proporcionando ampla compatibilidade com padrões internacionais de energia e flutuações da rede.
Não é necessária carga mínima, oferecendo flexibilidade operacional para vários estados de espera de baixo consumo de energia.
Saída CC ajustável em ±10%, permitindo ajuste preciso de tensão para compensar quedas de tensão em cabos longos.
Resfriamento por convecção de ar livre, suportando operação confiável em ambientes severos de -30°C a +70°C sem a necessidade de ventiladores mecânicos.

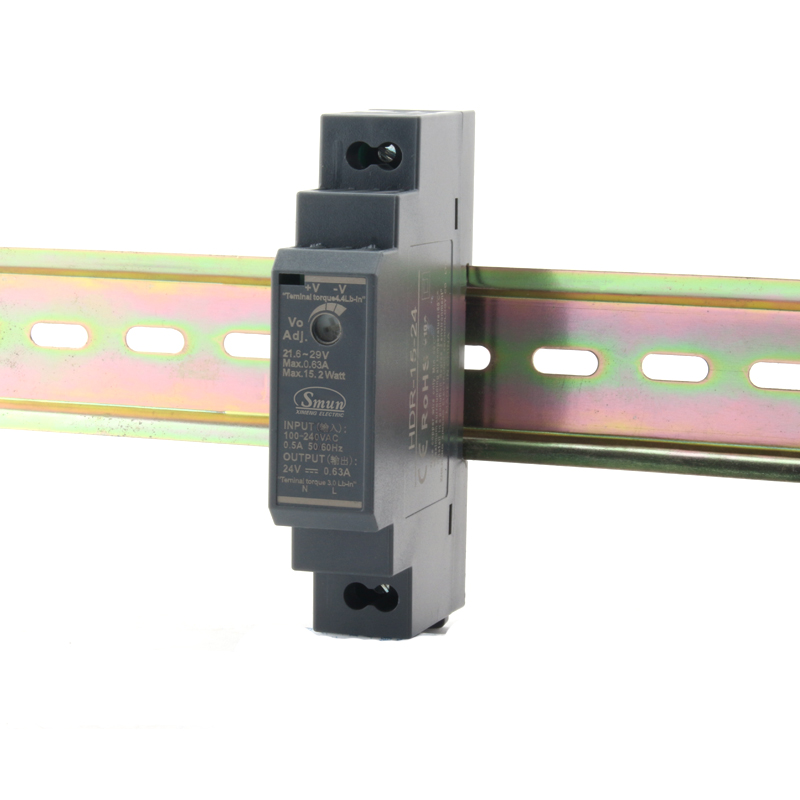

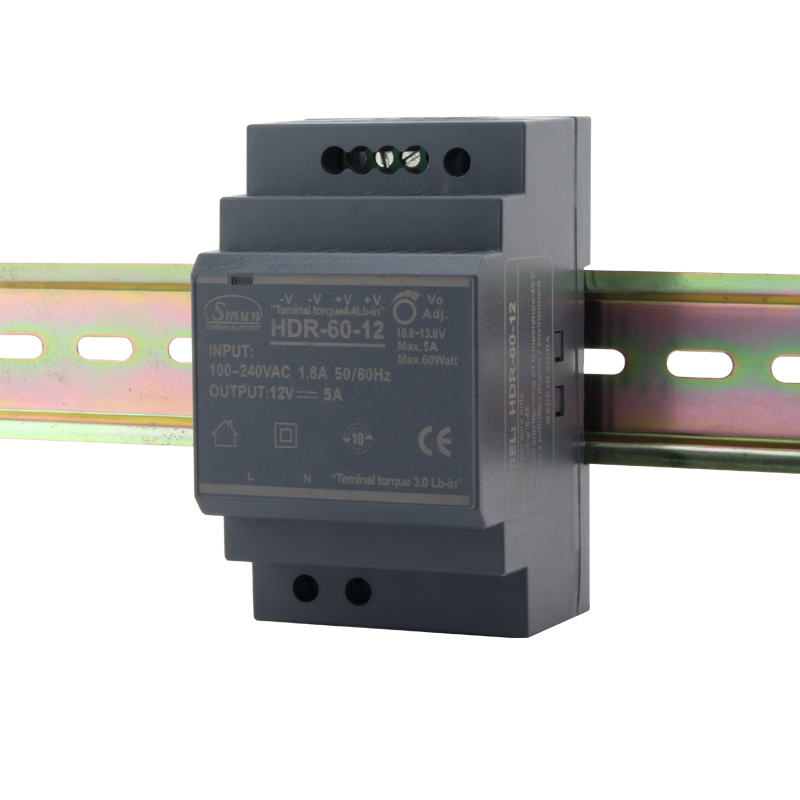

Compatível com trilho DIN padrão TS-35/7.5 ou 15, garantindo instalação e manutenção rápidas e fáceis de usar.
Proteções integradas abrangentes contra curto-circuito, sobrecarga e sobretensão, protegendo os equipamentos conectados contra falhas elétricas.
Indicador LED claro para status de ligação, facilitando a inspeção visual rápida e o diagnóstico do sistema.
Apoiado por uma garantia sólida de 2 anos, garantindo confiança operacional a longo prazo e riscos de manutenção reduzidos.
Aplicações:
Sistemas de controle doméstico, fornecendo distribuição de energia estável e segura para infraestrutura doméstica inteligente.
Automação predial, suporte a sistemas de iluminação, HVAC e controle de acesso com energia confiável de baixa tensão.
Sistemas de controle industrial, garantindo desempenho consistente para PLCs, sensores e painéis de controle em ambientes de fabricação.
Automação de fábrica, fornecendo soluções de energia duráveis para montagens robóticas e controles de transportadores.
Aparelho eletromecânico, oferecendo conversão de energia compacta e eficiente para configurações mecânicas integradas.
