| Modelo | SMV-75-12 | SMV-75-15 | SMV-75-24 | SMV-75-36 | SMV-75-48 |
| Saída | Tensão CC | 12V | 15V | 24V | 36 V | 48V |
| Corrente nominal | 6.3A | 5A | 3.1A | 2.1A | 1,6A |
| Intervalo atual | 0-6,3A | 0-5,0A | 0-3,1A | 0-2,1A | 0-1,6A |
| Potência nominal | 75W | 75W | 75W | 75W | 75W |
| Ondulação e ruído | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p |
| Tolerância de tensão | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Regulação de linha | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Regulação de carga | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Configurar, hora de subida | 200ms,50ms,30ms |
| Tempo de espera (Typ.) | 30 ms/230 VCA |
| Entrada | Faixa de tensão | 85 ~ 264 VCA ou 120 ~ 373 VCC |
| Freqüência | 47 ~ 63Hz |
| Eficiência | 82% | 82% | 84% | 84% | 85% |
| Corrente CA | 0,8A/230V |
| Corrente de irrupção | Partida a frio: 45A/230V |
| Corrente de fuga | <1,5 mA/240 VCA |
| Proteção | Sobrecarga | Potência de saída nominal 105% ~ 135% proteção contra sobrecarga inicial |
| Tipo de proteção: modo soluço, recuperação automática após a condição de falha ser removida |
| Sobretensão | Potência de saída do avaliador 135% ~ 150% proteção contra sobretensão |
| Tipo de proteção: Desligue a tensão o/p, ligue novamente para recuperar |
| Superaquecimento | Quando a temperatura do nó interno do transistor estiver acima de 105 ℃, reinicie a proteção contra temperatura |
| Tipo de proteção: Desligue a tensão o/p, ligue novamente para recuperar |
| Ambiente | Temperatura de trabalho | -10℃~+60℃ |
| Umidade de trabalho | 20-90% UR |
| Temperatura de armazenamento, umidade | -20~+85℃,20%-90%UR |
| Coeficiente de temperatura | ±0,03%℃(0-50℃) |
| Vibração | 10 ~ 500 Hz, 5G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z |
Segurança
&
EMC | Padrões de segurança | Conformidade com: padrões de segurança CE e GB4943.1 |
| Tensão suportável | I/PO/P: 1,5 KVAC 1 minuto I/P-FG: 1,5 KVAC 1 minuto O/P-PG: 0,5 KVAC 1 minuto |
| Resistência de isolamento | I/PO/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Emissão EMC | EN61000-3-2:2014/EN61000-3-3:2013 |
| Imunidade EMC | EN 55032:2015/EN55035:2017/60950-1 |
| Outros | MTBF | ≥327,9 mil horas MIL-HDBK-217F (25 ℃) |

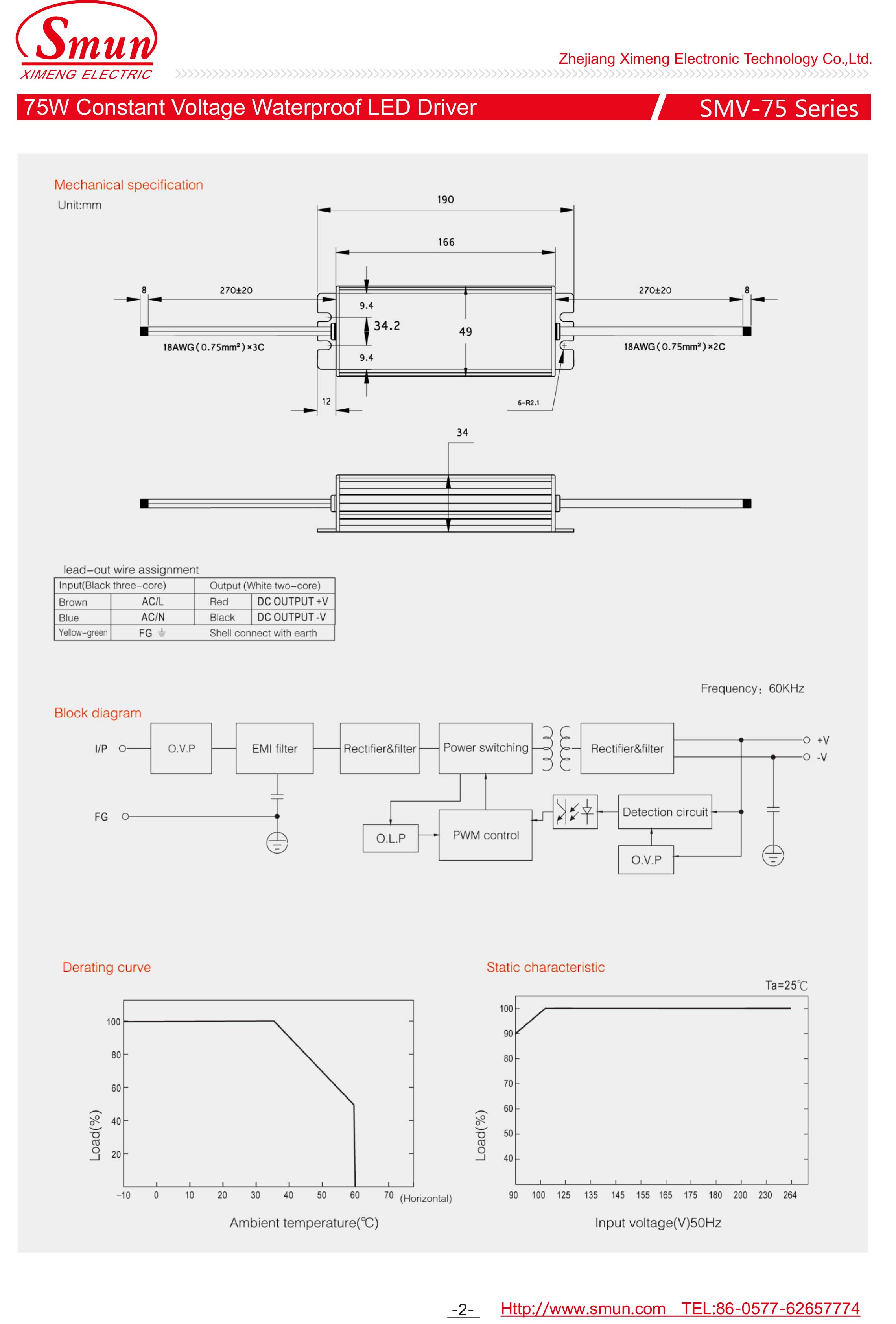

| Tamanho | L190*W49*H34mm |
| Embalagem | 0,55KG |
| Observação | 1. Todos os parâmetros NÃO especialmente mencionados são medidos na entrada de 230 VCA, carga nominal e 25 ℃ de temperatura ambiente.
2. Ondulação e ruído são medidos em 20 MHz de largura de banda usando um fio de par trançado de 12 'terminado com capacitores paralelos de 0,1 uf e 47 uf.
3. Tolerância:inclui tolerância configurada, regulação de linha e regulação de carga.
4. A saída de redução de potência é necessária sob baixa tensão de entrada. Consulte a curva de redução para obter detalhes.
5. A fonte de alimentação deve ser considerada como parte dos componentes do sistema. Todos os testes de EMC testarão as amostras de teste em uma placa de metal de ferro com espessura de 1 mm e comprimento de 360 mm * largura de 360 mm. |
|
|
|
|
|
|
