XDDR-20/DRDN-20 12V/24V/48V 20A Tipo de trilho DIN Suporte de redundância 1+1 e N+1 Sistema de redundância

A série SDDR (XDDR-20/DRDN-20) é um módulo de redundância em trilho DIN 20A de nível industrial projetado para proteger sistemas de energia críticos e minimizar o risco de tempo de inatividade operacional. Projetado para suportar configurações de redundância escalável 1+1 hot-swap e N+1 , este módulo garante fornecimento contínuo de energia para ambientes industriais exigentes. Ao integrar avançada tecnologia MOSFET , a unidade consegue uma conversão de energia eficiente, reduz significativamente a geração de calor e mantém uma queda de tensão mínima. Isso o torna um componente vital para automação industrial, equipamentos de fabricação de semicondutores e sistemas eletromecânicos que exigem backup de energia confiável. Para equipes de compras e gerentes de instalações, a integração desse módulo de redundância se traduz em maior estabilidade do sistema, redução de custos de manutenção e segurança operacional de longo prazo.

Principais recursos e vantagens operacionais

Para suportar requisitos rigorosos de projeto, a série SDDR combina recursos essenciais de desempenho com benefícios práticos de aquisição, garantindo valor a longo prazo para arquiteturas de energia complexas.

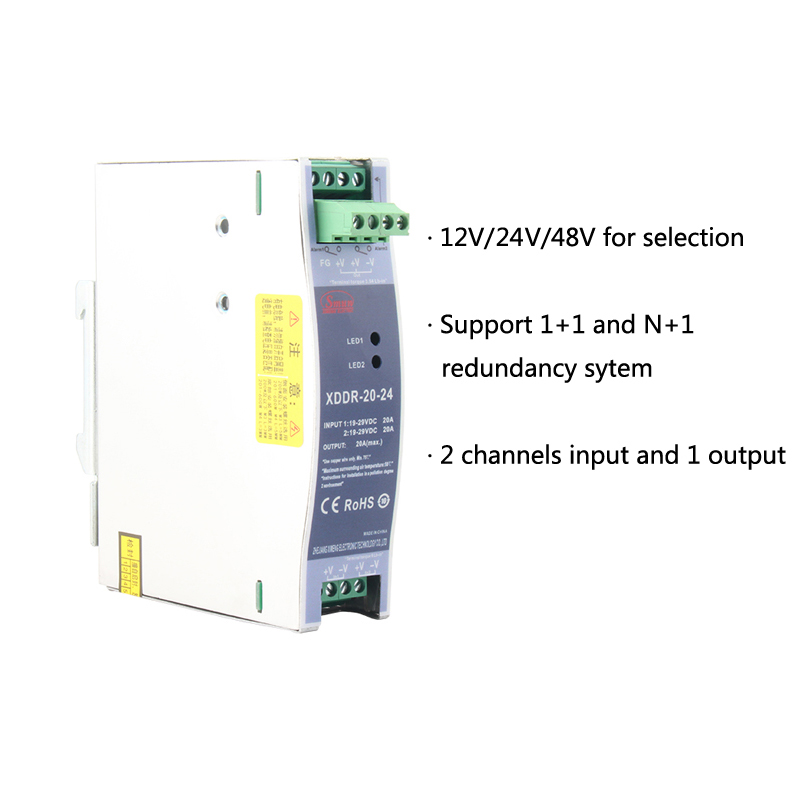

• Redundância de energia escalonável

  Suporta redundância 1+1 para proteção imediata contra failover e configurações N+1 para sistemas de fonte de alimentação múltipla. Essa flexibilidade permite que os engenheiros de instalações construam arquiteturas de energia resilientes, adaptadas a requisitos de carga específicos e margens de segurança.

• Tecnologia MOSFET de alta eficiência

  Utilizando componentes avançados de comutação MOSFET, o módulo atinge até 98% de eficiência típica. Este projeto garante uma queda de tensão mínima de ≤0,25 V em plena carga, reduzindo a perda de energia e evitando o acúmulo excessivo de calor em gabinetes de controle confinados.

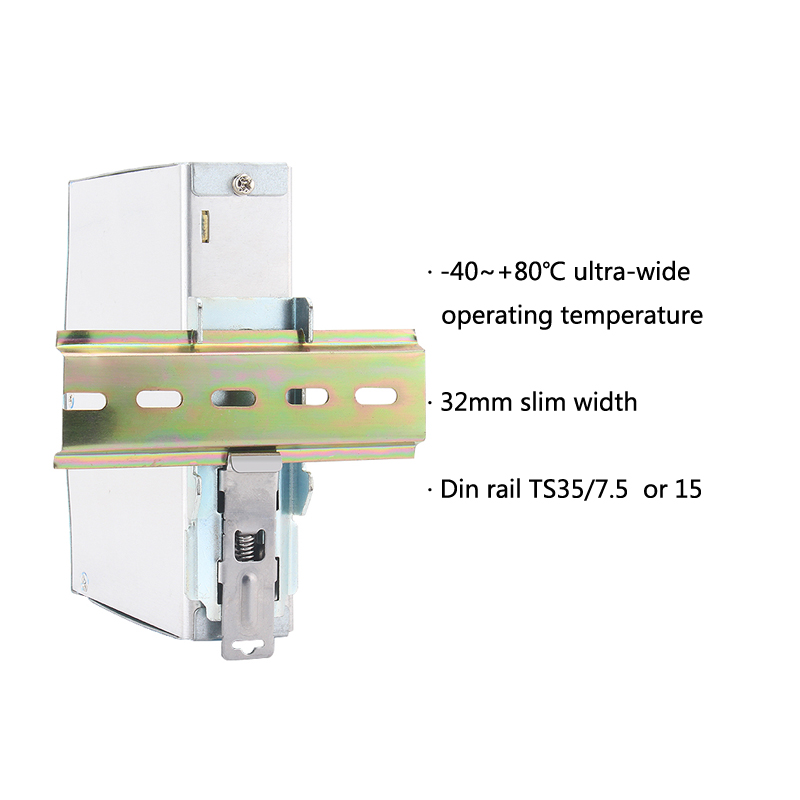

• Perfil ultrafino e resfriamento sem ventoinha

  Medindo apenas 32 mm de largura , o design compacto de montagem em trilho DIN economiza espaço valioso em gabinetes lotados. Opera por meio de resfriamento por convecção de ar livre, eliminando a necessidade de ventiladores mecânicos, o que reduz a necessidade de manutenção e possíveis pontos de falha.

• Resiliência a temperaturas extremas

  Projetado para ambientes industriais severos, o módulo funciona de forma confiável em uma faixa de temperatura ultra ampla de -40°C a +80°C . Isso garante um desempenho estável em instalações não condicionadas, gabinetes externos ou zonas de fabricação com alto calor.

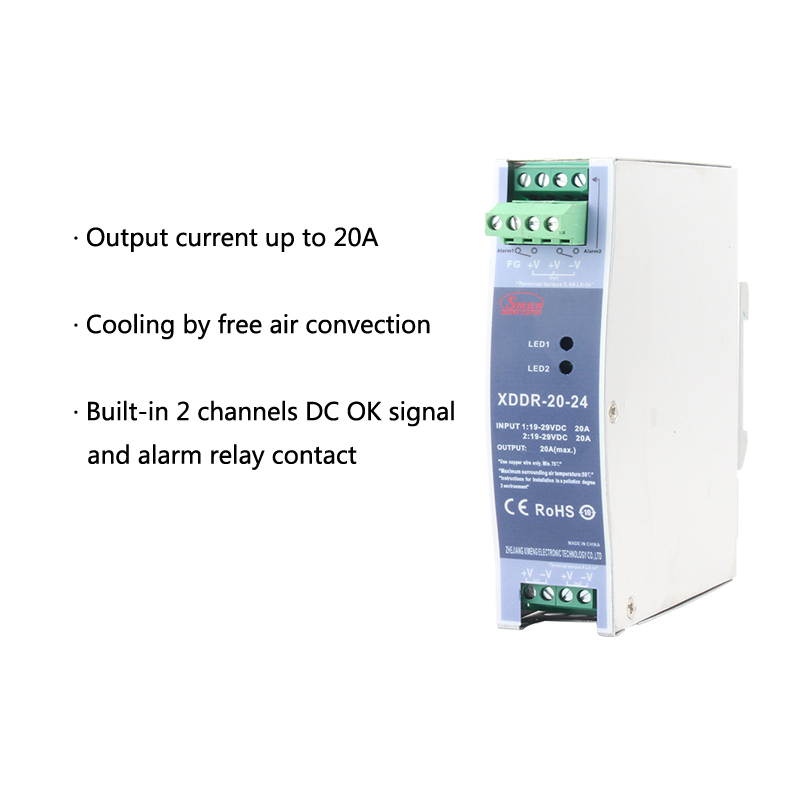

• Monitoramento em Tempo Real e Conformidade de Segurança

  Equipada com integrados contatos de relé DC OK de 2 canais , a unidade fornece feedback imediato sobre o status da saída para sistemas de controle centralizados. Está em total conformidade com os padrões de segurança IEC62368-1, UL62368-1 e EAC TP TC004 , garantindo integração segura em projetos globais.

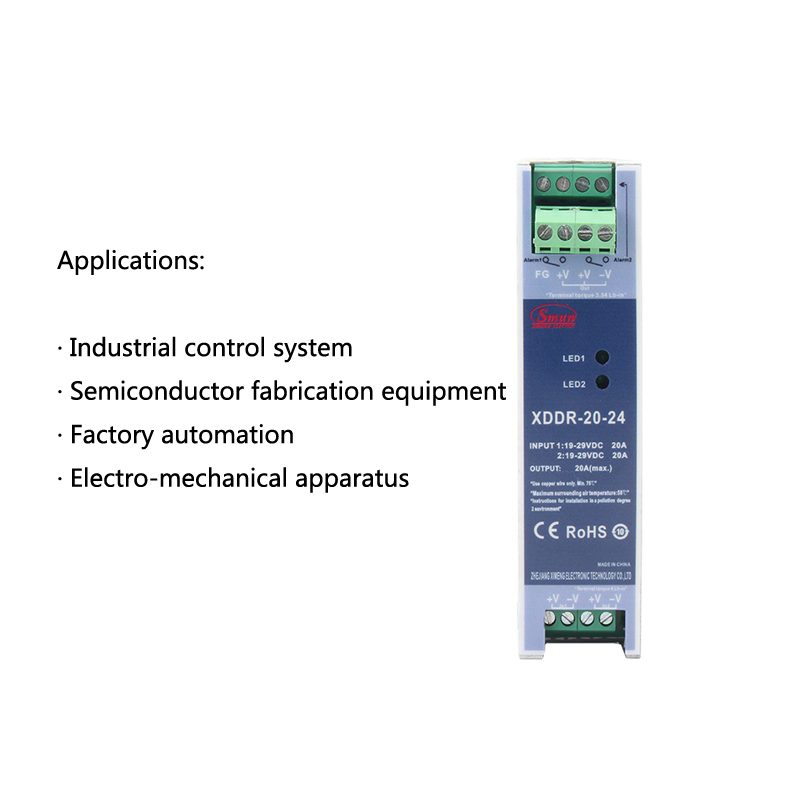

Cenários de aplicação ideais

O design de entrada universal (suportando 12V/24V/48V DC dependendo do sufixo do modelo) torna este módulo de redundância altamente adaptável para vários setores industriais:

• Sistemas de controle industrial: Fornece energia ininterrupta para PLCs, sensores e nós de controle críticos, evitando interrupções dispendiosas na produção.

• Equipamento de fabricação de semicondutores: Garante fornecimento de tensão estável para processos de fabricação sensíveis, onde flutuações de energia podem afetar o rendimento.

• Automação de fábrica: oferece suporte a braços robóticos, redes transportadoras e veículos guiados automaticamente (AGVs), mantendo uma disponibilidade de energia consistente.

• Aparelho Eletromecânico: Fornece energia redundante confiável para máquinas pesadas e configurações eletromecânicas complexas que exigem tempo de atividade contínuo.

Especificações Técnicas

Os parâmetros a seguir detalham os limites operacionais e as características físicas da Série SDDR, auxiliando as equipes de engenharia na seleção precisa dos componentes.
